| 流動方向 : | 雙向 | 型號 : | STU41 U41F-16 U41SF |
| 用途 : | 截止 | 壓力環境 : | 常壓 |
| 驅動方式 : | 手動 氣動 電動 渦輪 | 適用介質 : | 弱酸堿介質 |
| 連接形式 : | 法蘭 螺紋 | 類型(通道位置) : | 二通式 |
| 工作溫度 : | 常溫 | 標準 : | 國標 美標 德標 |
| 公稱通徑 : | 15-400（mm） | 品牌 : | 上海高亞 |
| 零部件及配件 : | 閥體 | 密封材料 : | PTFE |
| 材質 : | 鑄鐵 碳鋼 不銹鋼 |
?????STU41三通柱塞閥 法蘭柱塞閥 鑄鋼法蘭柱塞閥 不銹鋼柱塞閥

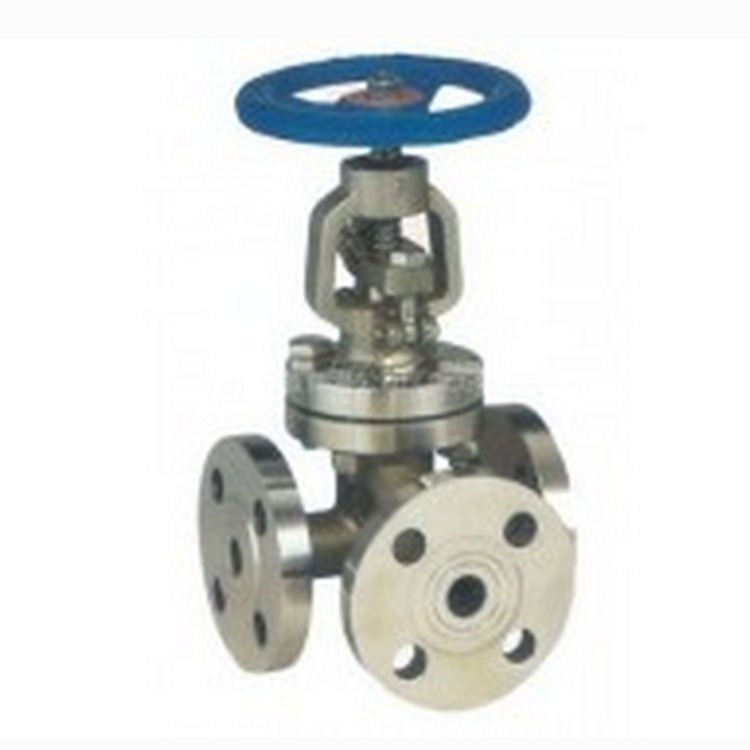

? ? ?STU41三通柱塞閥 S41柱塞閥在石油、化工、化肥、冶金、制藥等生產環節需要將流體從一條管線快速切換到另一條管網，或者將一條管網的流體同時分配給另外兩面三刀條管線，以滿足工藝流程的要求。對此采用三通柱塞閥即可以實現。此外還有保溫柱塞閥、平衡式直通式柱塞閥、平衡式角式柱塞閥、金屬無磨損高溫高壓球閥等新產品.
?

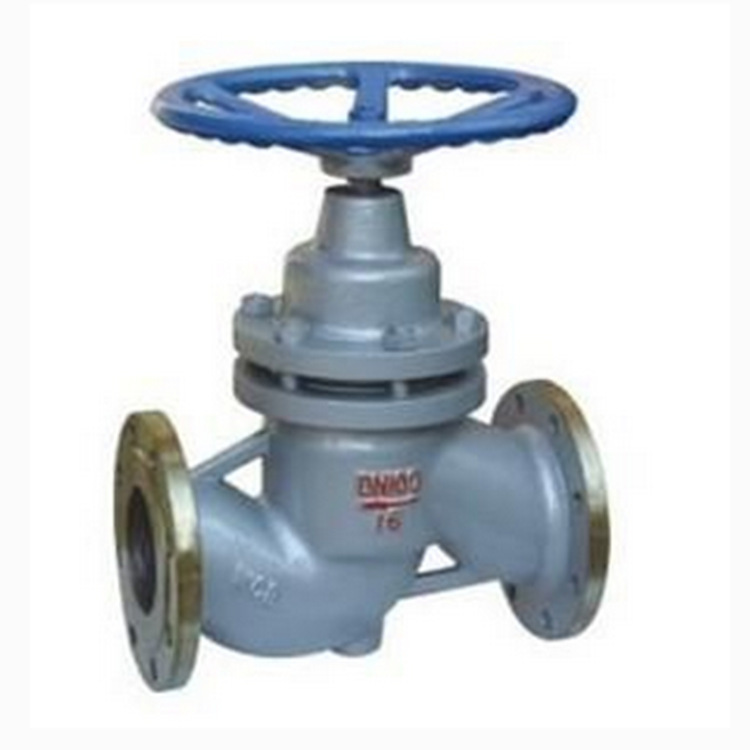

?柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜 了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。
?
產品主要主要連接、結構尺寸：
| DN(mm) 尺寸（mm） | U43SM-16C（P） | ||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | 425 | 475 |
| W | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 | 1000 |
| D | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
| K | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| T | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 |
| n-φ | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-33 | 12-25 | 12-25 | 16-25 | 16-30 |
| DN(mm) 尺寸（mm） | U43SM-25C（P） | ||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | 425 | 475 |
| W | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 | 1000 |
| D | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 460 | 550 | 610 |
| K | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
| T | 20 | 22 | 22 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 48 |
| n-φ | 4-18 | 8-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-25 | 12-30 | 16-30 | 16-34 | 16-34 |
