| 品牌 : | 宏圖 | 型號 : | CTY5T |
| 加工定制 : | 是 | 類型 : | 移動式輸送機 |
| 輸送物品 : | 礦石 | 適用領域 : | 礦山井下 |
| 輸送能力 : | 100-200 | 動力功率 : | 8*2 |
| 外形尺寸 : | 2920 | 重量 : | 5 |

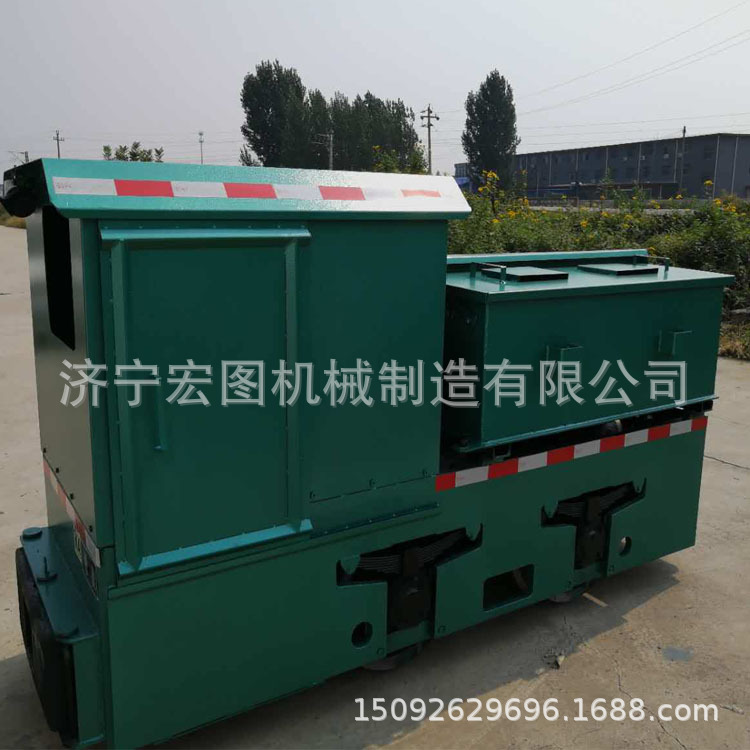

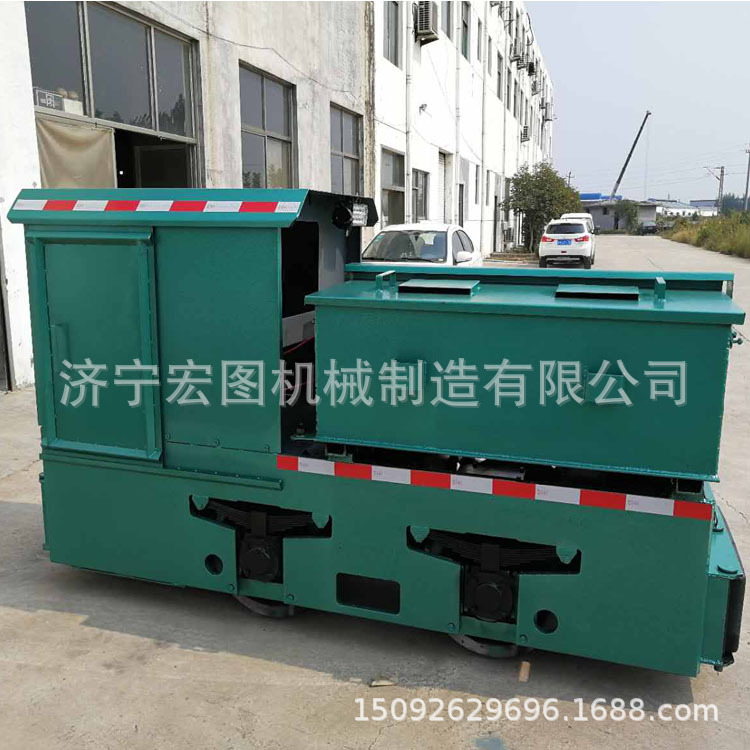

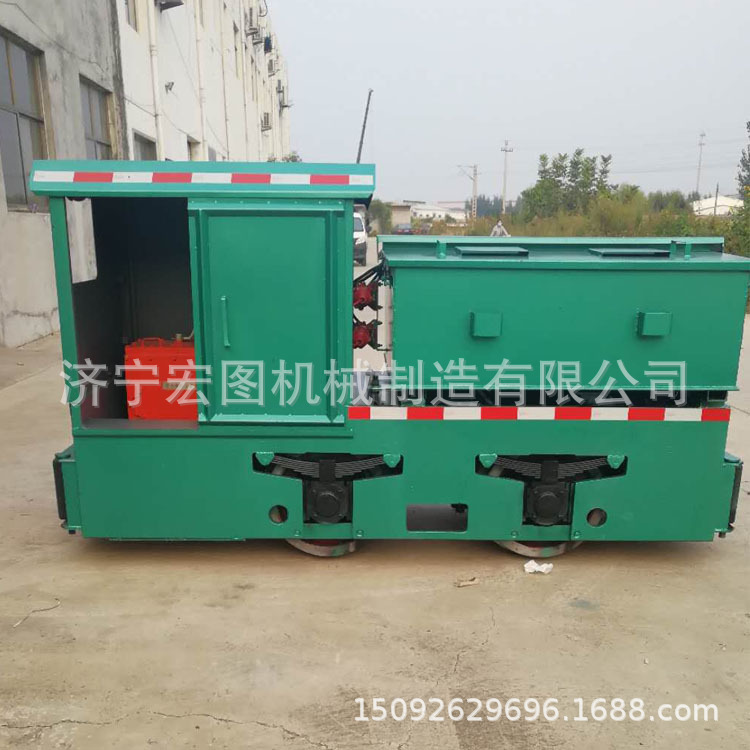

CTY系列防爆特殊型蓄電池工礦電機車
防爆特殊型蓄電池工礦電機車適用于高瓦斯礦井的主要運輸巷道內，做為牽引礦車、人力車的運輸設備動力源。為礦山的巷道運輸提 率，降低勞動強度。
產品執行標準
MT/T491-1995煤礦防爆蓄電池電機車通用技術條件
海拔高度不超過2000米
周圍環境溫度為-25-+40；相對濕度不大于95
CTY5/6.7.9B
CTY5/6.7.9P
外形特征
軌距? ? ? ?600、762、900mm
軸距? ? ? ? 850mm ?900mm
小曲線半徑? ? 6m ??6.5m
車輪滾動圓直徑? ? φ520 mm
齒輪箱距軌道面高度? 85mm
外形尺寸(L*W*H) ???2920*920(1082、1220)*1550mm
技術參數
粘著質量???????5t
牽引力?????12.26.KN
小時制牽引力???7.06KN ??7.24KN
小時制速度?????7 km/h
額定電壓???????88V ?90V ??96V
蓄電池組容量???330AH ??385AH
牽引電機功率???7.5*2kw
牽引高度???????210mm ?320mm
齒輪傳動比?????15.48 ???15.78 ?(二級傳動)
調速方式???????斬波調速變頻調速
制動方式???????機械電氣
?
?
