| 型號 : | 管夾 | 品牌 : | 匯鵬 |
| 加工定制 : | 是 | 規格 : | 齊全 |
| 材質 : | 碳鋼 | 類型 : | 抱箍 卡箍 管卡 |
| 表面處理 : | 鍍藍白鋅 | 公稱通徑 : | DN20-DN600 |
| 緊固直徑 : | 25-630 | 適用范圍 : | 管道 |
| 產品名稱 : | 管夾 | 產品別名 : | 抱箍 卡箍 |

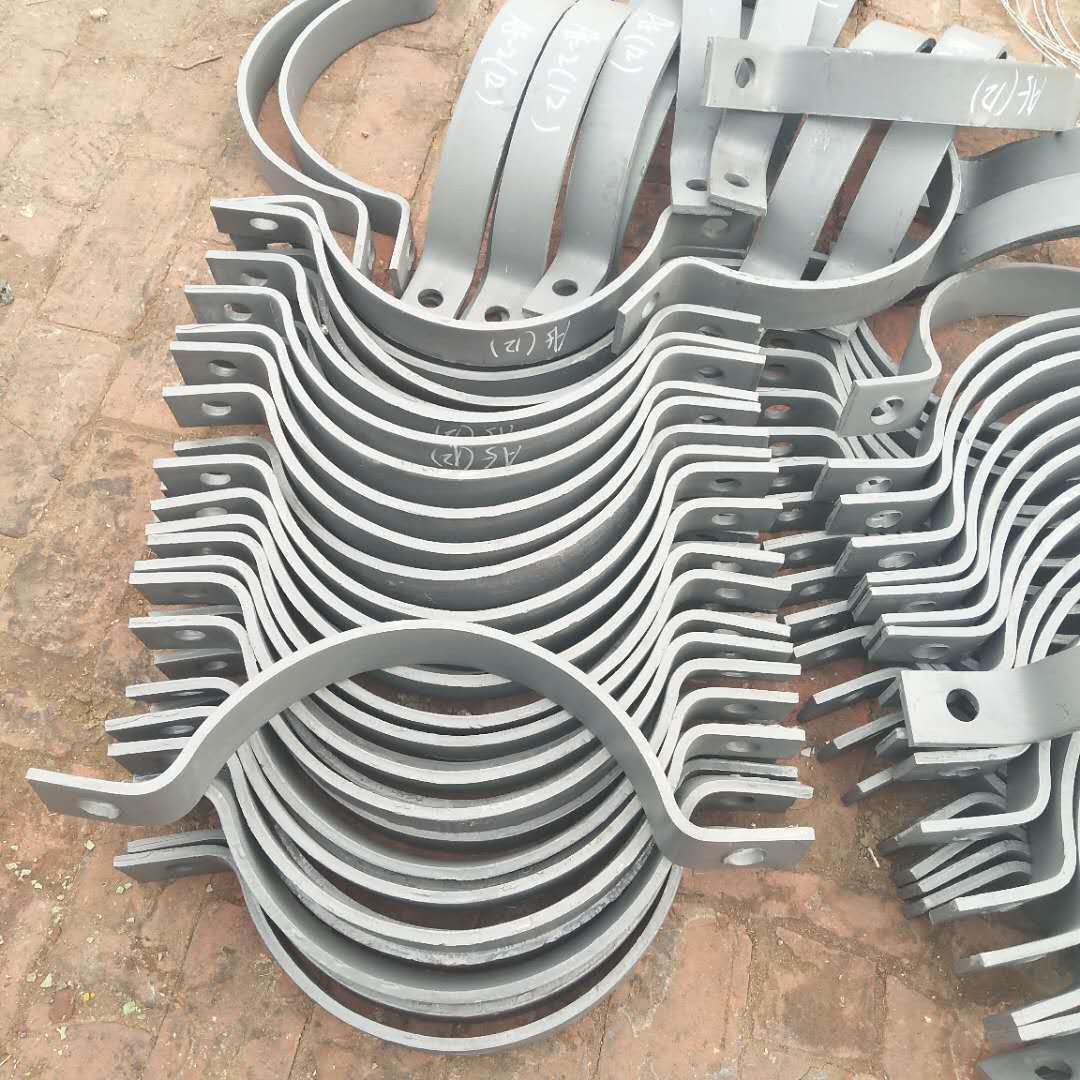

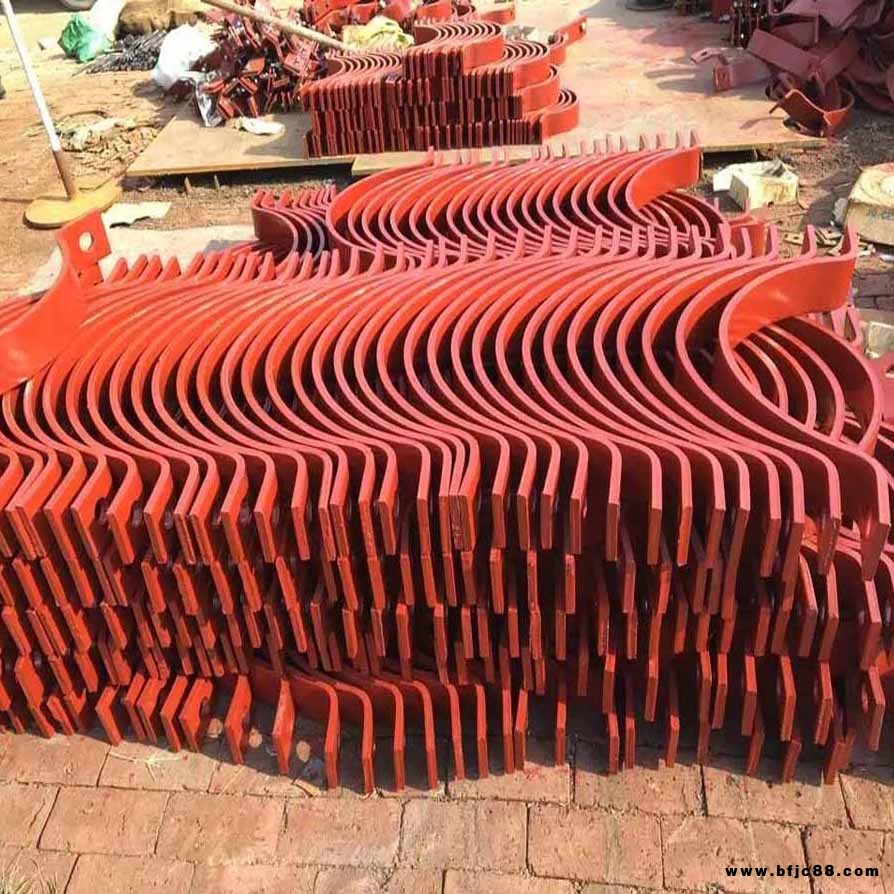

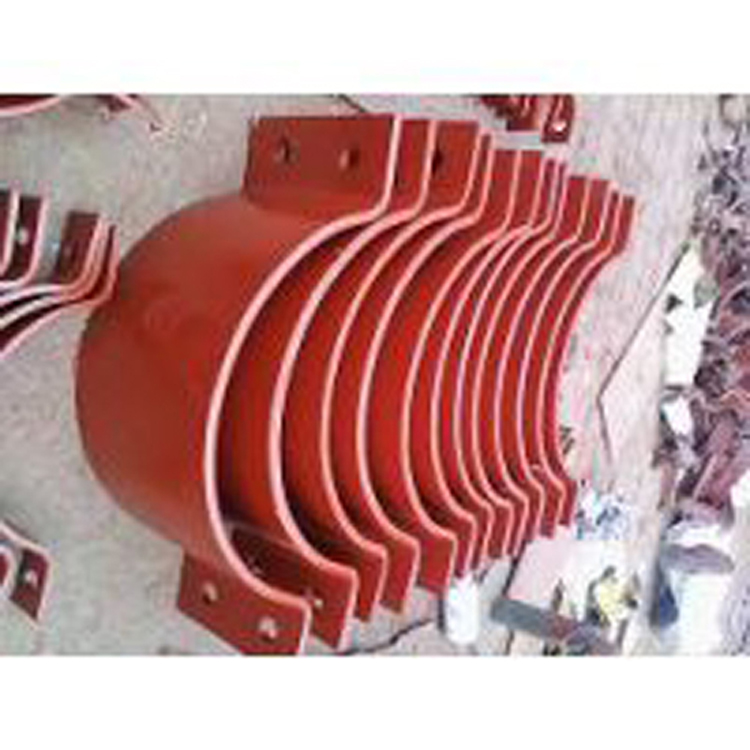

長春A5基準型雙螺栓管夾 支吊架扁鋼鍍鋅管卡 匯鵬圖紙加工 下料尺寸
1、管夾的應用:
輕型系列管夾應用于 6 種尺寸系列的普通機械壓力管子，管子外徑 6-57mm。
雙聯系列管夾應用于 5 種尺寸系列的機械壓力管子，管子外徑 6-42mm。
重型系列管夾應用于 8 種尺寸系列的高機械壓力管子，管子外徑 8-273mm。
2、管夾材料特性
密度、彎曲強度、沖擊韌性、壓縮強度、彈性模量、拉伸強度、耐溫、顏色
3、管夾安裝程序
裝配在焊接板上 裝配前，為更好地確定夾的方向，建議先在固定處做好標記，后焊上焊接，嵌上管夾身的下半部分，放上需固定的管子。再放上另一半管夾身和蓋板，用螺釘擰緊。 切忌直接焊接已裝好管夾的底板。
裝地導軌上 ，導軌可焊在基礎上，或用螺釘固定，隨后將導軌螺母推入軌內，并轉 90 度，將下半個管夾身嵌入螺母，放上需固定的管子，再放上上半個管管夾身和蓋板，用螺釘固定。
疊起裝配，導軌可焊在基礎上，或用螺釘固定，先裝上下半個管夾身，放上需固定的管子再放上上半個管夾身，用螺釘固定，通過防松蓋板防止它轉動。然后安裝 個管夾，方法同上。

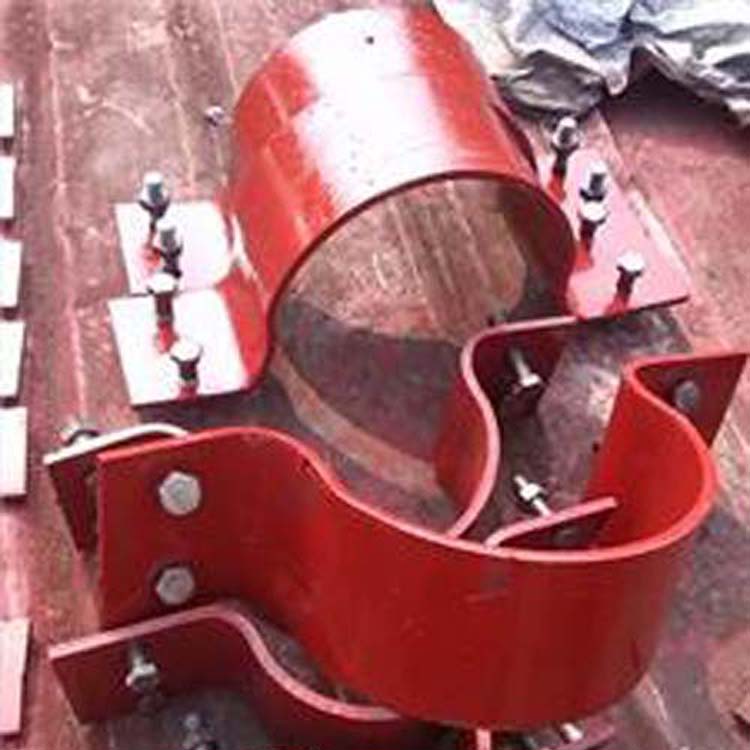

三孔短管夾主要用于火力發電廠、汽水管道工程等中的管道固定，由管夾、m1螺栓、m1螺母、m1扁螺母、m2螺栓、m2螺母、m2扁螺母構成，根據耐高溫程度不同，各零件的材質也有所不同。該產品標準由西北電力設計院制定。
?三孔短管夾適用于溫度不高于450°c的環境中。
? 一般來講，三孔短管夾上方套管部位與l7環形耳子相連，環形耳子連接其他的連接件（一般是螺紋吊桿），一般一套支吊系統中會有一個彈簧組件，對整體的振動、位移起緩沖作用，以保護所懸吊的管道。
可變彈簧支吊架按安裝方式的不同，分為A、B、C、D、E、F、G七種型式。
A型----上螺紋懸吊型；
B型----單耳懸吊型；
C型----雙耳懸吊型；
D型----上調節擱置型；
E型----下調節擱置型；
F型----支撐擱置型；
G型----并聯懸吊型；
適用范圍：
1．管夾按管道布置方式分為水平管式、立管式及彎管式三大類；
2．管夾按運行使用溫度分為熱管道、長溫管道和冷管道三大類；
3．管夾按使用性能分為滑動支座和固定支座兩大類；
4．管夾適用管道外徑25－3000mm，熱溫度0℃～560℃，冷溫度0℃～－200℃，軸向位移0－400mm
，徑向位移0－200mm，荷載范圍0－2500KN。
