| 加工定制 : | 是 | 品牌 : | 匯鵬 |
| 型號 : | L5 | 適用范圍 : | 管道 |
| 樣品或現貨 : | 樣品 | 是否標準件 : | 標準件 |
| 標準類型 : | 國標 | 標準編號 : | 2154365 |

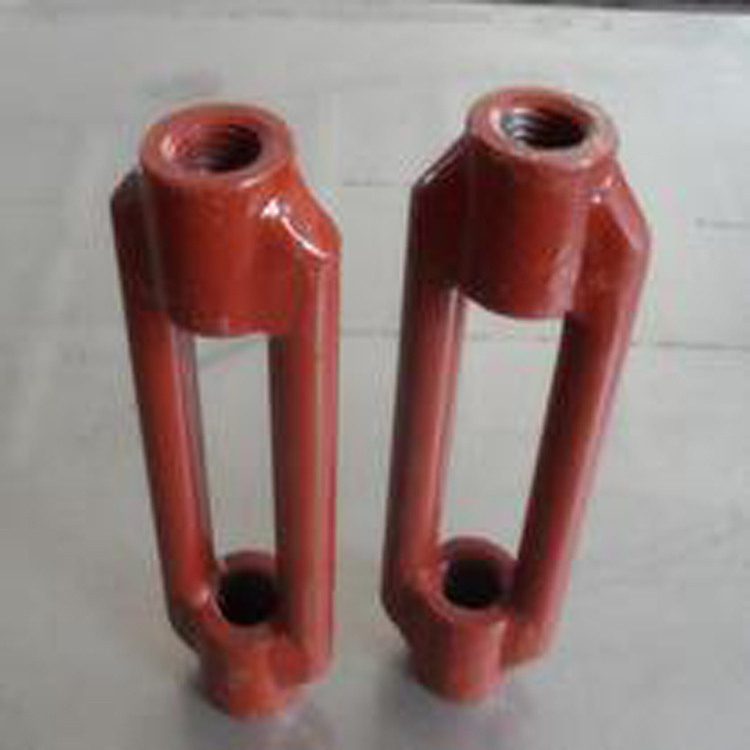

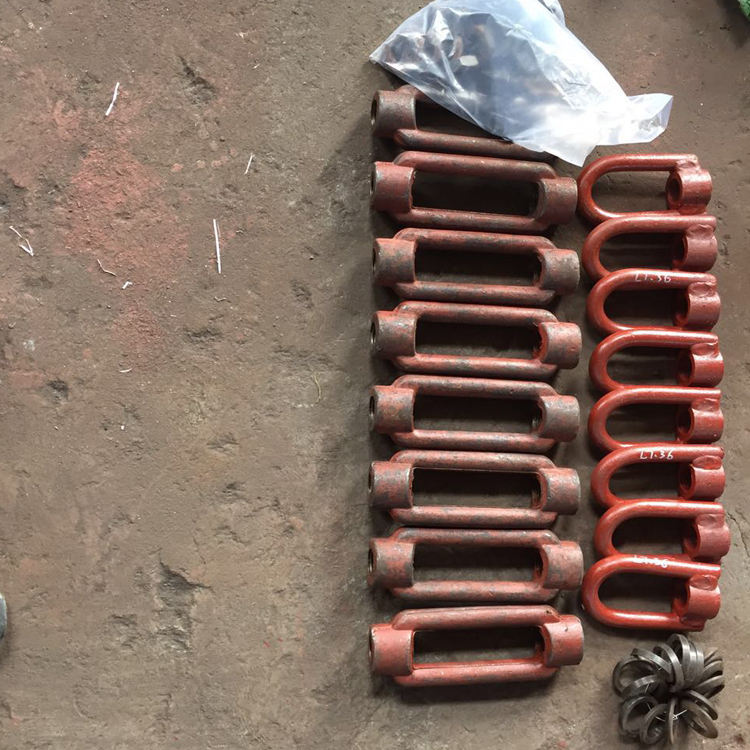

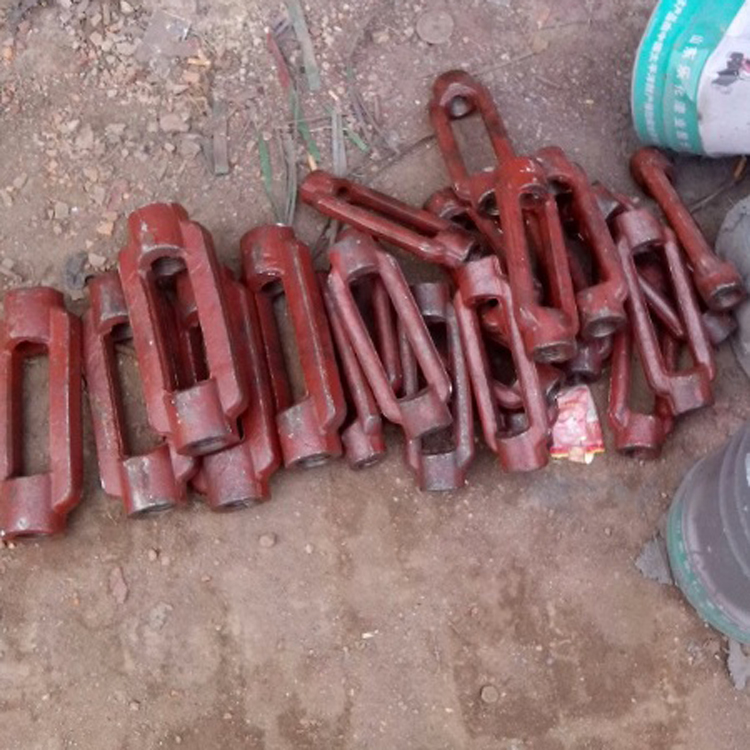

L5花籃螺絲 L6吊桿螺紋接頭 L7環形耳子 L8U型耳子 匯鵬支吊架連接件
1、兩端均為右螺紋。2、L1型為標準長度，L1A型為非標準長度，應優先選用L1型。3、材料:Q235-B. 標號示例：1、d=20 t=1500 標號：L1.20-1500 2、d=20 t=860 標號：L1A.20-860 L1產品標號L1產品標號L1.10, L1.12, L1.16, L1.20, L1.24, L1.30, L1.36, L1.42, L1.48, L1A產品標號L1A.10, L1A.12, L1A.16, L1A.20, L1A.24, L1A.30, L1A.36, L1A.42, L1A.48
左右螺紋吊桿L2,L2附注：1、吊桿一端為左螺紋，另一端為右螺紋。2、L2型為標準長度，L2A型為非標準長度。3、材料:Q235-B 標號示例：1、d=24 t=1000 標號：L2.24-1000 2、d=24 t=1800 標號：L2A.24-1800
L2產品標號L2.10, L2.12, L2.16, L2.20, L2.24, L2.30, L2.36, L2.42, L2.48, L1A產品標號L2A.10, L2A.12, L2A.16, L2A.20, L2A.24, L2A.30, L2A.36, L2A.42, L2A .48。
左右螺紋拉桿的一般解釋及用途:
吊桿裝置中,用以支承負載的支撐桿件。吊桿:懸索橋中連接懸索與橋面系的桿件。橋面系的荷載通過吊桿傳遞到懸索。吊桿可以用圓鋼,眼桿或鋼絞索做成,通過索夾于主索連接。
吊桿主要由起重柱、吊桿裝置和起貨機組成,起重柱固定在甲板上不能動,和船的桅桿類似,吊桿的支撐座在起重柱的下部,和吊機根本區別是吊桿的旋轉和方向都是需要鋼索來控制的,分為吊貨索、穩索、千斤索等,吊桿的操作只要是靠起貨機來調整各條鋼索的長短來實現,十分的麻煩,而且在作業中有很多角度和旋轉范圍上的限制。有些時候要靠兩個吊桿一起作業也是這個原因。
連接件設計選用說明:
1、剛性吊架的吊桿直徑可按管部結構型式的允許荷載確定,也可按吊架的設計荷載確定,而彈簧吊架的吊桿必需按彈簧組件要求的吊桿直徑配置;
2、為避免螺紋連接發生松脫,在螺紋連接處均應裝設扁螺母予以鎖緊,但花蘭螺絲的左螺紋端可不毅扁螺母鎖緊;

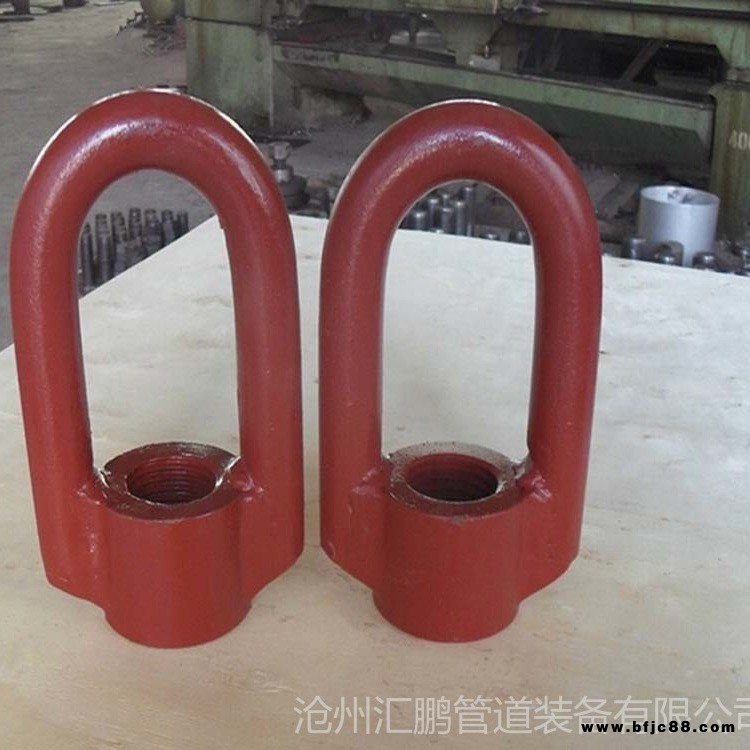

3、吊桿之間連接應采用吊桿螺紋接頭,在剛性吊架中如無可使吊桿自由活動的部件時,則可采用環形耳子L7U形耳子L8相配作活動部件用
雙孔吊板是比較常見的管部連接件產品，是西北電力設計院1983年火力發電廠汽水管道支吊架設計手冊中的產品之一，當環形耳子不能與管部直接相連接時用此連接，制作材料為Q235B。其制作工藝比較簡單，在標準尺寸的鋼板上鉆兩個孔即可。例如：管部D3A.530S，不能用d=24的環形耳子直接相連，應用此過渡連接，標號示例：Φ1=31，Φ2=43，產品標號為L3.31.1。
D-ZD2010發電廠汽水管道支吊架

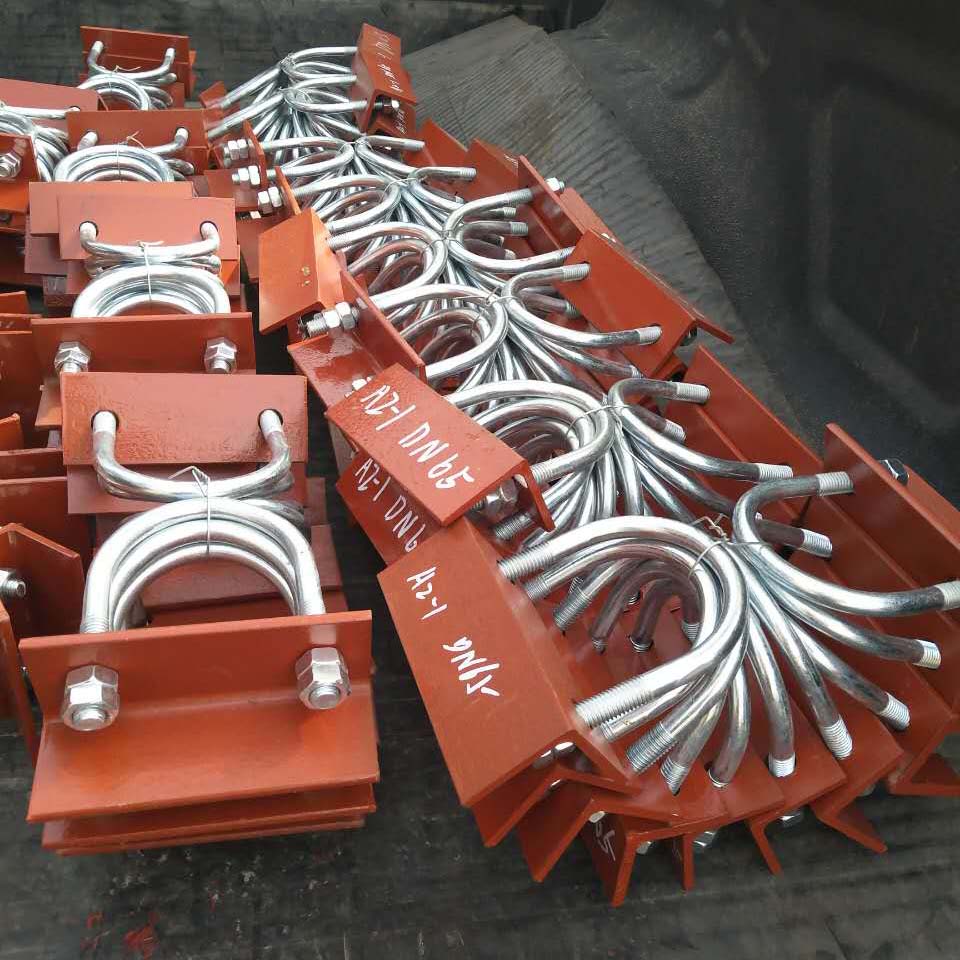

非整體式管部：101雙孔管夾，102三孔管夾，103C形螺桿管夾，104C形鋼帶管夾，105立管管夾，106立管管擔，109夾式管座，111夾式滑動支座，113夾式導向支座，114單徑向限位支座，115雙徑向限位支座，117導向支架套筒，118短管卡，119長管卡，130管夾橫擔，131管卡橫擔。
整體式管部：201焊接吊板，202加強焊接吊板，207立管焊接吊板，208焊接管座，209加強焊接管座，210焊接固定支座，211垂直管道支架翼板，212循環水管道支座，213熱壓彎頭支座，216焊接彎頭支座，223立管焊接支座，224立管焊接吊座，224立管焊接支座，225加強立管焊接吊座，225加強立管焊接支座。
中間連接件：301吊環螺母，302U形螺母，303花蘭螺絲，304連接螺母，305左右拉桿，306雙右拉桿，307全螺紋拉桿，308接頭螺栓，309六角螺母，310六角薄螺母，311平墊圈，312球錐墊圈，313雙孔連接板，314三孔連接板，315恒吊用三孔連接板。L5花籃螺絲 L6吊桿螺紋接頭 L7環形耳子 L8U型耳子 匯鵬支吊架連接件
