| 加工定制 : | 是 | 品牌 : | 匯鵬 |
| 型號 : | L2.20 | 適用范圍 : | 管道 |
| 樣品或現貨 : | 樣品 | 是否標準件 : | 標準件 |
| 標準類型 : | 國標 | 標準編號 : | 232545 |
匯鵬L2左右螺紋吊桿 L2.20 汽水管道支吊架連接件 l1螺紋吊桿

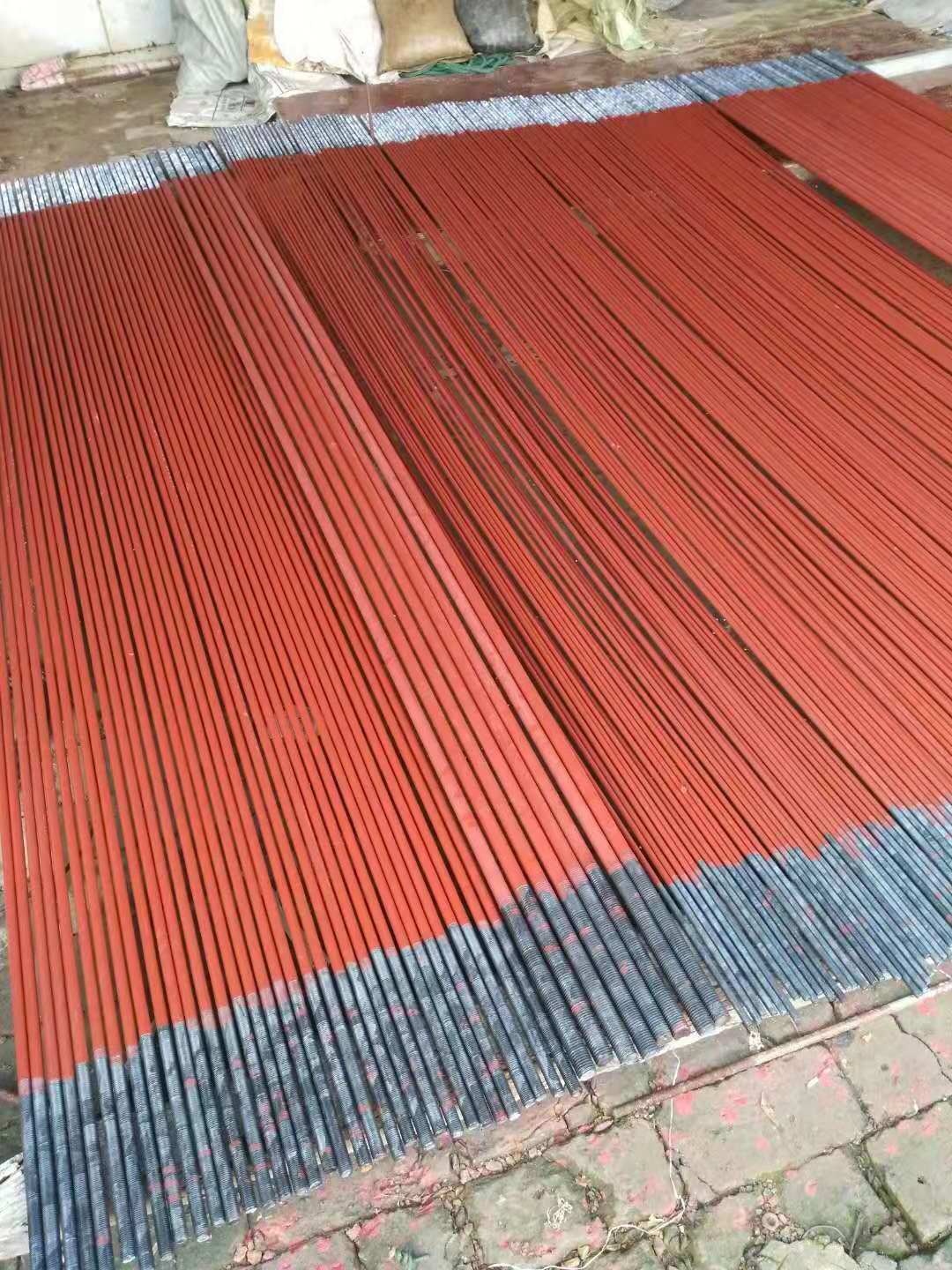

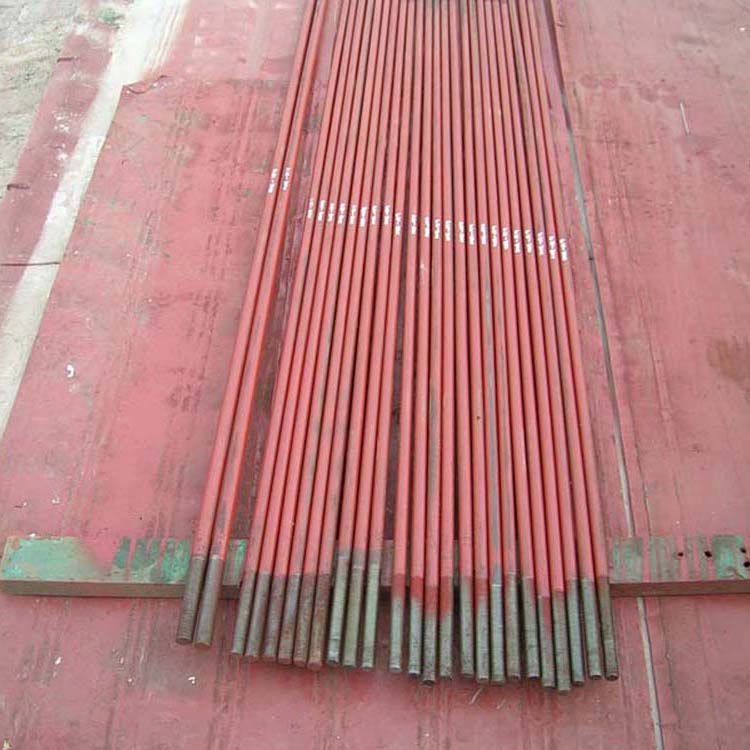

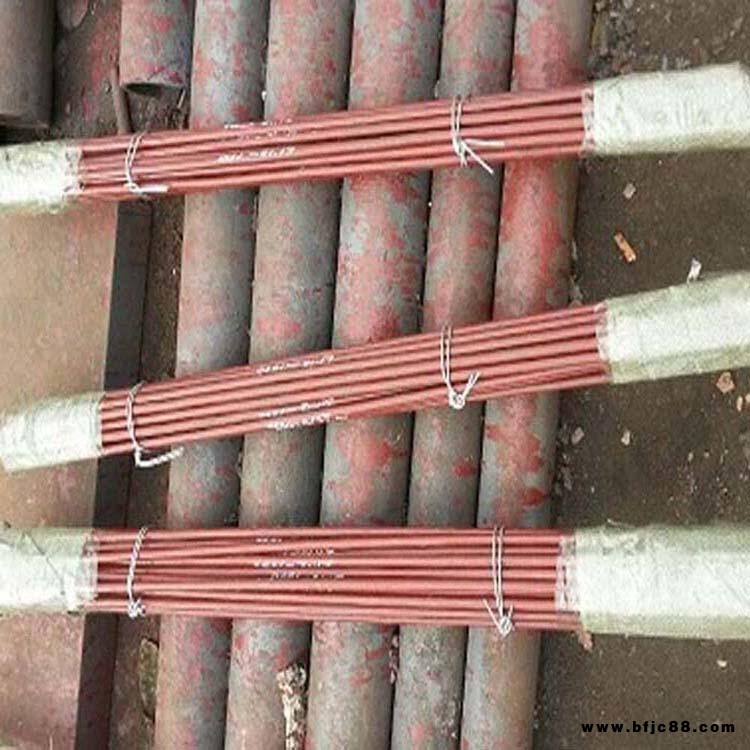

螺紋吊桿系列產品，是管道系統中非常常見的連接件，其結構形式為不同粗度的圓鋼兩端搓絲，從而與其他連接件（如花籃螺絲，環形耳子等）相連接。螺紋吊桿分為L1螺紋吊桿，L2左右螺紋吊桿，L11全螺紋吊桿。L1螺紋吊桿兩端均為右螺紋，L2左右螺紋吊桿一端為右螺紋，一端為左螺紋，L11全螺紋吊桿整根均為右螺紋。螺紋吊桿的長度根據設計需要選用。受加工工藝限制，L11全螺紋吊桿于Φ36mm及以下的吊桿。標號示例為：d=20，l=500，標號為L11.20-500。
螺紋吊桿在一般機械加工都有基本的粗糙度，可以滿足普通要求。如果是非機械加工形成的螺紋，應該不好使用。因為其精度可能達不到一般要求。因此，在圖樣中會按加工方法有基本要求。
螺紋吊桿的標準由西北電力設計院制定。
生產螺紋吊桿L1/L1A型 左右螺紋吊桿L2/L2A型 Q235螺紋吊桿
L1型。左右螺紋吊桿L2型一端為右螺紋，另一端為左螺紋；L2型為標準長度，L2A型為非標準長度.材料為Q235-B.
標號示例：L1.10-1000,L1A.10-860;L2.10-1000,L2A.10-1800
懸索橋中連接懸索與橋面系的桿件。橋面系的荷載通過吊桿傳遞到懸索。吊桿可以用圓鋼，眼桿或鋼絞索做成，通過索夾于主索連接。
1.管部與根部之間均選用螺紋連接，選用時應留意所有帶螺紋的連接件除花籃螺絲L5和左右螺紋吊桿L2外，均為右螺紋。
2.剛性吊架的吊桿直徑可按管部結構形式的允許荷載確認，也可按吊架設計的結構荷載確認。而繃簧吊架的吊桿必須按繃簧組件要求的吊桿直徑配置。
3.吊桿的每節長度不得超過2米，選用時應首先選用標準長度（L1或L2型2000mm，1500mm，1000mm，500mm）吊桿中如需數根吊桿相接時，只允許其間一節為非標準長度。吊桿的長度必須有滿足的調理裕量，如吊架只需一件（長度又小于2米）吊桿時，也可直接用非標準件。
4.為防止螺紋聯接發作松脫，在螺紋聯接處均應裝設扁螺母予以鎖緊。但花籃螺絲的左螺紋端可不裝設扁螺母鎖緊。
5.吊桿之間聯接應選用吊桿螺紋接頭。在剛性吊架中如無可使吊桿自由活動的部件時，可選用環形耳子L7和U型耳子L8般配作活動部件用。

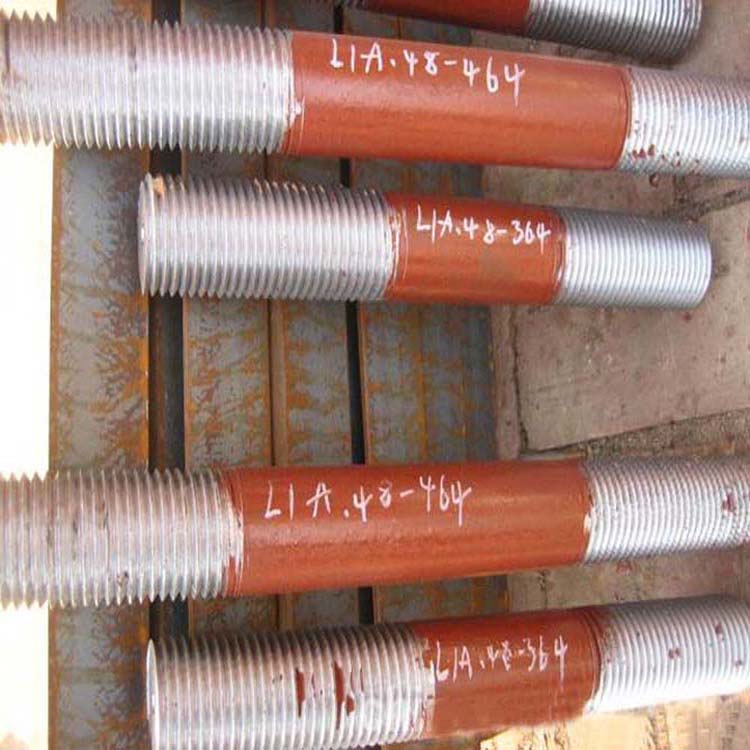

螺紋吊桿_L1螺紋吊桿_管道連接件_西北院L1螺紋吊桿，英文名稱為THREADED ROD，是管道支吊架裝置中的常見的連接件，兩端均為右螺紋搓絲，產品標號分為L1型和L1A型，L1型為標準長度，L1A型為非標準長度，在實際應用中，應優先選用L1型。螺紋吊桿L1的材質一般采用Q235B碳鋼，也可按客戶實際需求另行設計。客戶在詢價和訂購時需指定標號及長度，示例如下：d=20，L=1500，則產品標號為L1.20-1500。
左右螺紋吊桿L2，英文名稱為Left and right threadedrod，該產品與L1螺紋吊桿不同，吊桿一端為左螺紋，一端為右螺紋，L2型為標準長度，L2A型為非標準長度，生產材質為Q235B。左右螺紋吊桿還有一個與L1不同的地方，兩端搓絲長度不同，分別是L2和L1，L2小于L1，這兩個參數也可以由客戶自行指定，我公司根據客戶實際需求進行加工制作！匯鵬L2左右螺紋吊桿 L2.20 汽水管道支吊架連接件 l1螺紋吊桿
