| 品牌 : | 溫州弘凌 | 型號 : | Z941H-16C/160C |
| 連接形式 : | 法蘭 | 主體材料 : | 黃銅 |
| 公稱通徑 : | DN200 | 適用介質 : | 蒸汽 |
| 密封形式 : | 硬密封型 | 標準 : | 國標 |
| 外形 : | 大型 | 流動方向 : | 單向 |
| 驅動方式 : | 電動 | 零部件及配件 : | 執行器 |
| 用途 : | 調節 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 二通式 |
| 閥體 : | 重型大體 | 電裝 : | 開關/調節型 |
| 電壓 : | 220V/380V | 閥門使用壽命 : | 閥體3到10年 |
| 銷售方式 : | 整體或單獨購買閥體 | 售后承諾 : | 產品質量問題包退換 |

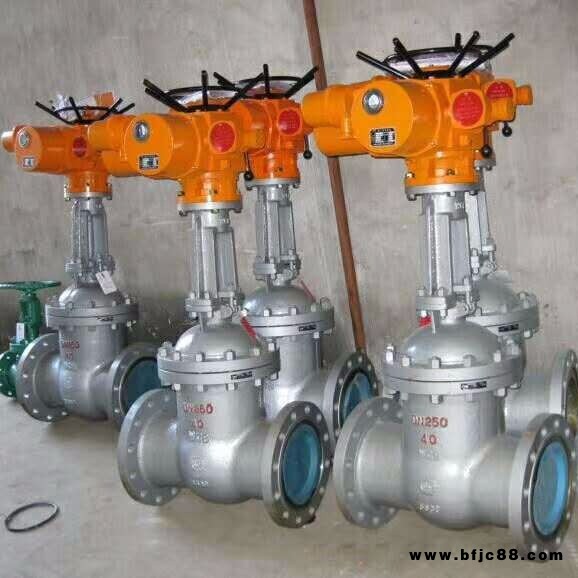

電動法蘭閘閥 Z941H電動調節閥帶輸入輸出?
供應電動法蘭閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。能恩閥門品牌電動法蘭閘閥適用于公稱壓力PN1.616.0MPa,工作溫度-29500的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動契式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫 等。
電動調節閥產品外形結構圖及安裝尺寸：
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 標準值 | 參考值 | 電裝型號 | ||||||||||
| L | D | D1 | D2 | D6 | b | f | f1 | Z-φd | L1 | H | 質量 | |||
| 1.6 | 50 | 250 | 160 | 125 | 100 | / | 16 | 3 | / | 4-φ18 | 590 | 678 | 90 | DZWl0A |
| 65 | 265 | 180 | 145 | 120 | / | 18 | 3 | / | 4-φ18 | 590 | 693 | 96 | DZWl5A | |
| 80 | 280 | 195 | 160 | 135 | / | 20 | 3 | / | 8-φ18 | 590 | 755 | 108 | DZW20A | |
| 100 | 300 | 215 | 180 | 155 | / | 20 | 3 | / | 8-φ18 | 590 | 820 | 126 | DZW20A | |
| 150 | 350 | 280 | 240 | 210 | / | 24 | 3 | / | 8-φ23 | 590 | 994 | 199 | DZW20A | |
| 200 | 400 | 335 | 295 | 265 | / | 26 | 3 | / | 12-φ23 | 590 | 1138 | 254 | DZW30A | |
| 250 | 450 | 405 | 355 | 320 | / | 30 | 3 | / | 12-φ25 | 810 | 1409 | 310 | DZW45A | |
| 300 | 500 | 460 | 410 | 375 | / | 30 | 4 | / | 12-φ25 | 810 | 1588 | 391 | DZW60 | |
| 350 | 550 | 520 | 470 | 435 | / | 34 | 4 | / | 16-φ25 | 830 | 1755 | 729 | DZW90 | |
| 400 | 600 | 580 | 525 | 485 | / | 36 | 4 | / | 16-φ30 | 830 | 1902 | 992 | DZWl20 | |
| 450 | 650 | 640 | 585 | 545 | / | 40 | 4 | / | 20-φ30 | 870 | 214l | 1168 | DZWl80 | |
| 500 | 700 | 705 | 650 | 608 | / | 44 | 4 | / | 20-φ34 | 870 | 2276 | 1222 | DZW250 | |
| 600 | 800 | 840 | 770 | 718 | / | 48 | 5 | / | 20-φ41 | 870 | 2474 | 1376 | DZW250 | |
| 2.5 | 50 | 250 | 160 | 125 | 100 | / | 20 | 3 | / | 4-φ18 | 590 | 678 | 95 | DZWl0A |
| 65 | 265 | 180 | 145 | 120 | / | 22 | 3 | / | 4-φ18 | 590 | 693 | 99 | DZWl5A | |
| 80 | 280 | 195 | 160 | 135 | / | 22 | 3 | / | 8-φ18 | 590 | 755 | 113 | DZW20A | |
| 100 | 300 | 230 | 190 | 160 | / | 24 | 3 | / | 8-φ23 | 590 | 820 | 132 | DZW20A | |
| 150 | 350 | 300 | 250 | 218 | / | 30 | 3 | / | 8-φ25 | 590 | 934 | 206 | DZW30A | |
| 200 | 400 | 360 | 310 | 278 | / | 34 | 3 | / | 12-φ25 | 590 | 1138 | 257 | DZW30A | |
| 250 | 450 | 425 | 370 | 332 | / | 36 | 3 | / | 12-φ30 | 810 | 1409 | 317 | DZW45A | |
| 300 | 500 | 485 | 430 | 390 | / | 40 | 4 | / | 16-φ30 | 810 | 1588 | 412 | DZW60A | |
| 350 | 550 | 550 | 490 | 448 | / | 44 | 4 | / | 16-φ34 | 830 | 1750 | 750 | DZW90 | |
| 400 | 600 | 610 | 550 | 505 | / | 48 | 4 | / | 16-φ34 | 830 | 1902 | 1042 | DZWl20 | |
| 450 | 650 | 660 | 600 | 555 | / | 50 | 4 | / | 20-φ34 | 870 | 2141 | 1275 | DZWl20 | |
| 500 | 700 | 730 | 660 | 610 | / | 52 | 4 | / | 20-φ41 | 870 | 2276 | 1420 | DZWl80 | |
| 600 | 800 | 840 | 770 | 718 | / | 56 | 5 | / | 20-φ41 | 870 | 2474 | 1522 | DZW250 | |
| 4．0 | 50 | 250 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 590 | 69l | 95 | DZWl0A |
| 65 | 280 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 590 | 711 | 102 | DZWl5A | |
| 80 | 310 | 195 | 160 | 135 | 12l | 22 | 3 | 4 | 8-φ18 | 590 | 775 | 115 | DZW20A | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 590 | 871 | 163 | DZW20A | |
| 150 | 450 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 590 | 1028 | 219 | DZW30A | |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-φ30 | 590 | 1325 | 373 | DZW45A | |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4．5 | 12-φ34 | 810 | 1400 | 480 | DZW60A | |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4．5 | 16-φ34 | 830 | 1653 | 686 | DZW90 | |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16-φ41 | 870 | 179l | 1021 | DZWl20 | |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 20-φ4l | 870 | 2092 | 1450 | DZWl80 | |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 4 | 5 | 20-φ4l | 1170 | 2465 | 2150 | DZW250 | |
| 6.4 | 50 | 250 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-φ18 | 590 | 790 | 102 | DZWl5A |
| 65 | 280 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-φ18 | 590 | 840 | 106 | DZW20A | |
| 80 | 310 | 210 | 170 | 140 | 12l | 30 | 3 | 4 | 8-φ18 | 590 | 890 | 123 | DZW20A | |
| 100 | 350 | 250 | 200 | 168 | 150 | 32 | 3 | 4．5 | 8-φ23 | 590 | 1020 | 154 | DZW30A | |
| 150 | 450 | 340 | 280 | 240 | 204 | 38 | 3 | 4．5 | 8-φ25 | 590 | 1290 | 317 | DZW30A | |
| 200 | 550 | 405 | 345 | 300 | 260 | 44 | 3 | 4．5 | 12-φ30 | 590 | 1475 | 437 | DZW45A | |
| 250 | 650 | 470 | 400 | 352 | 313 | 48 | 3 | 4．5 | 12-φ34 | 810 | 1500 | 606 | DZW60A | |
| 300 | 750 | 530 | 460 | 412 | 364 | 54 | 4 | 4．5 | 16-φ34 | 830 | 1820 | 732 | DZW90 | |
