| 品牌 : | 溫州弘凌 | 型號 : | HLZJHM |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN15-600 |
| 壓力環境 : | 高壓 | 工作溫度 : | 高溫 |
| 流動方向 : | 單向 | 零部件及配件 : | 執行器 |
| 類型(通道位置) : | 二通式 | 標準 : | 國標 |
| 密封形式 : | 軟密封型 |

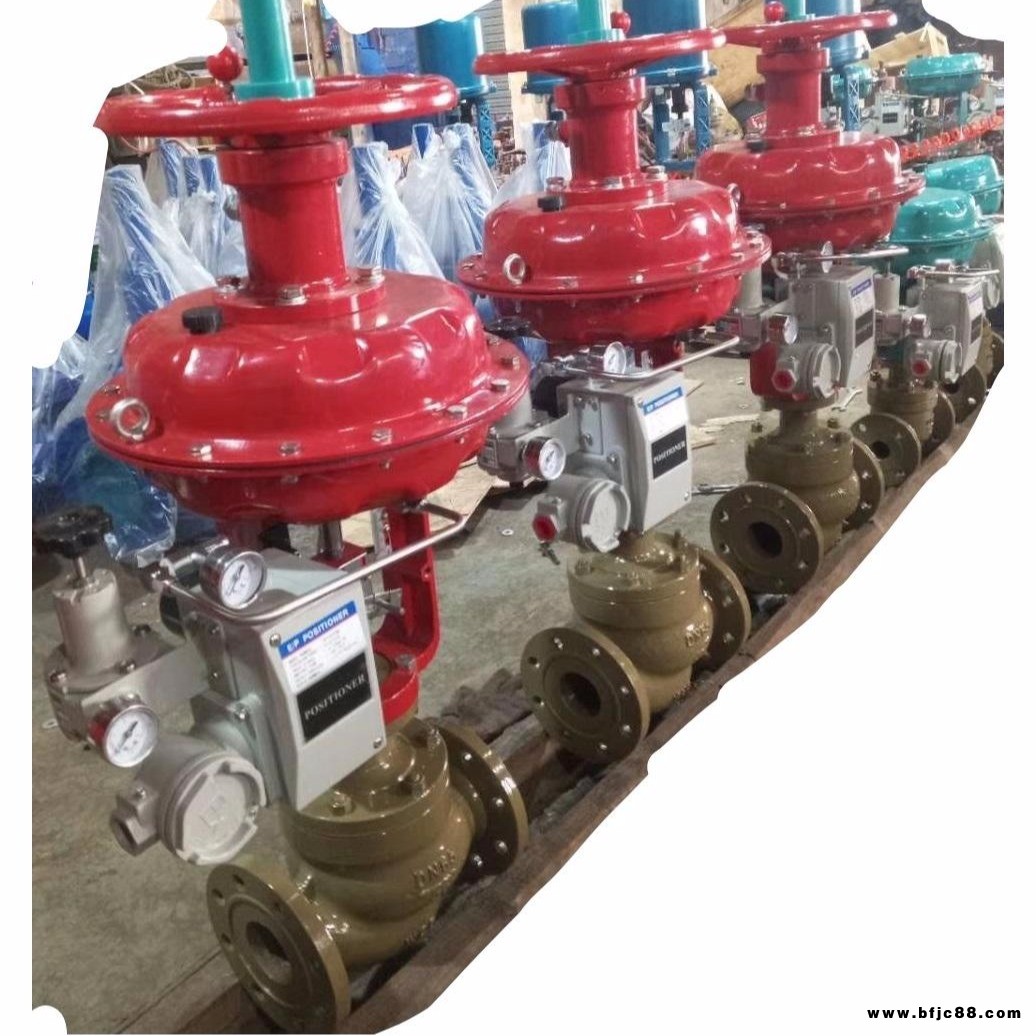

氣動帶手動套筒高溫調節閥 帶反饋形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。 本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。
精小型氣動套筒調節閥產品特點：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。
精小型氣動套筒調節閥主要技術參數和性能指標
1、ZJHM精小型氣動套筒調節閥的調節機構主要技術參數
| 閥座直徑mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
| 公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 額定流量 系數kv | 直線 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||
| 行 程mm | 16 | 25 | 40 | 60 | ||||||||
| 流量特性 | 直線、等百分比 | |||||||||||
| 介質溫度℃ | -20～200（常溫型）、-40～+250、-40～250（中溫型） | |||||||||||
| 法蘭尺寸 | 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | |||||||||||
| 法蘭型式 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | |||||||||||
| 閥體 材質 | PN （MPa） | 0.6,1.6 | HT200 | |||||||||
| 4.0,6.0 | （ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | |||||||||||
| 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti | |||||||||||
| 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | |||||||||||
| 可調比 | 50:1 | |||||||||||
