| 品牌 : | 弘凌 | 型號 : | ZDLM |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN100 |
| 適用介質 : | 水,蒸汽,油品, ,氮?dú)?空氣 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電子 | 零部件及配件 : | 執行器 |
| 類型(通道位置) : | 二通式 | 標準 : | 國標 |
| 密封形式 : | 硬密封型 |

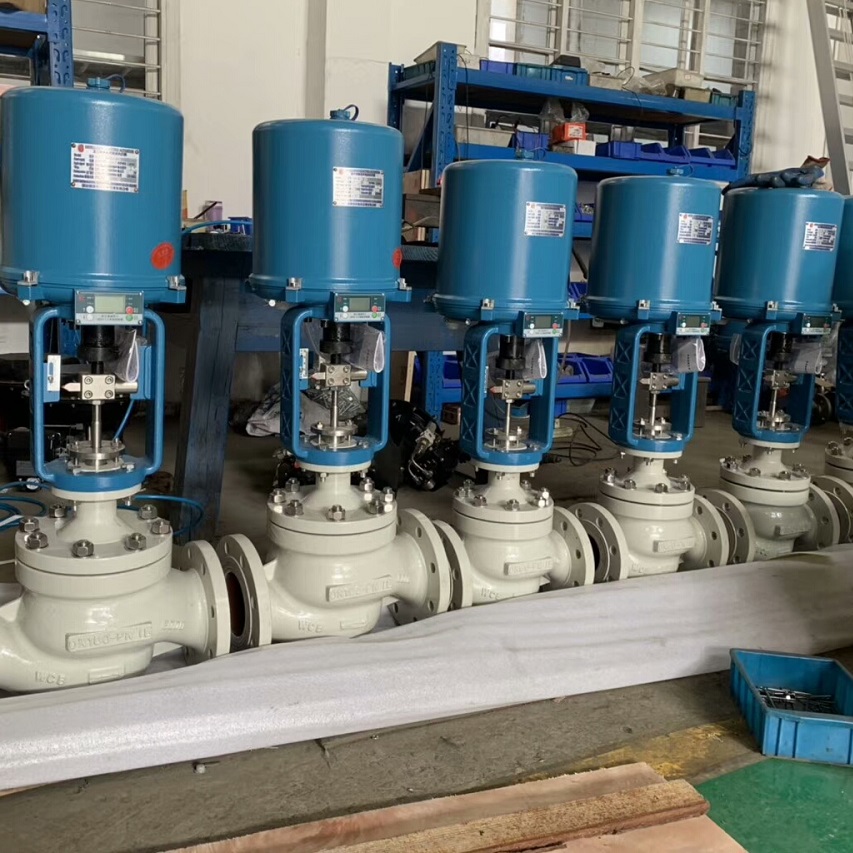

弘凌ZDLM電子式電動雙座調節閥碳鋼溫度蒸汽智能調節
?ZDLM電子式電動雙座調節閥概述
電子式電動雙座調節閥是江蘇景麥自動化儀表有限公司由3810L型(或PSL系列)直行程電子式電動執行機構和直通雙座閥組成。內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電 流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。座閥有上、下兩個閥芯球，流體作用在上、下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏較單座閥大。適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。
電動雙座調節閥工作原理
調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。根據自動化系統中的控制信號，自動調節閥門的開度，從而實現介質流量、壓力、溫度和液位的調節。調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有：V型電動調節球閥、電動蝶閥、通風調節閥、偏心蝶閥等。流通能力Cv值是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h，液體的Cv值按下式計算。根據流通能力Cv值大小查表，就可以確定調節閥的公稱通徑DN。在現代化工廠的自動控制中，調節閥起著十分重要的作用，這些工廠的生產取決于流動著的液體和氣體的正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要某些 終控制元件去完成。 終控制元件可以認為是自動控制的“體力”。在調節器的低能量級和執行流動流體控制所需的高能級功能之間， 終控制元件完成了必要的功率放大作用。
調節機構主要技術參數
| 公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 額定流量系數kv? ? | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 100 | 1600 | ||
| 公稱壓力（MPa） | 1.6 4.0 6.4（常溫）,4.0 6.4（中溫）,0.6 4.0 6.4（低溫） | |||||||||||||
| 行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 動作速度mm/s | 2.1 | 3.5 | 1.7 | 3.4 | 2.0 | |||||||||
| 配用電動執行機構型號 | 361LSA-20? 361LXA-20 | 361LSB-30? 361LXB-30 | 361LSB-50? 361LXB-50 | 361LSC-65 | 361LSC-99 | |||||||||
| 流量特性 | 直線，等百分比 | |||||||||||||
| 介質溫度℃ | -20℃～+200、-40～+250（常溫） -40～+450（中溫） -250～-60（低溫） | |||||||||||||
| 法蘭尺寸 | 鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59 | |||||||||||||
| 法蘭型式 | 法蘭密封型式按JB77-59，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式，低溫按準糟式 | |||||||||||||
| 閥? 體? 材? 質 | 公? 稱? 壓? 力? （MPa） | 0.6 | 低溫：-250℃～-60℃ ZG1r18Ni9Ti?????????? | |||||||||||
| 1.6 | 常溫:-20℃～+200℃ Ht200 ???????????????? | |||||||||||||
| 4.0 | 常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||
| 中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||
| 低溫:-250℃～-60℃ ZG1Cr18Ni9Ti??????????? | ||||||||||||||
?6.4 ? | 常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||
| 中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||
| 低溫:-250℃～-60℃ ZG1Cr18Ni9Ti??????????? | ||||||||||||||
執行機構主要技術參數
| 型號 | 額定輸出力N | 速度mm/s | 技術參數 |
| 361LSA-20? 361LXA-20 | 2000? 2000 | 2.1? 2.1 | 電源：AC220V 50Hz? 輸入信號：DC4-20mA? DC1-5V? （信號線用屏蔽線）? 輸出開度信號：DC4～20mA? 上蓋防護等級：相當IP55? 隔爆標志：ExdⅡBT 4 |
| 361LSA-30? 361LXA-30 | 3000? 3000 | 3.5? 3.5 | |
| 361LSB-50? 361LXB-50 | 5000? 5000 | 1.7? 1.7 | |
| 361LSC-65? ? | 6500 | 2.8 | |
| 361LSC-99 | 10000 | 2.0 |
ZDLM電子式電動雙座調節閥性能指標?
| 項目 | 指標值 | ||
| 基本誤差％ | ±2.5 | ||
| 回差％ | 2.5 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點 | ±2.5 |
| 終點 | ±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差％ | 2.5 | ||
| 允許泄量L/h | 10 -3 ×閥額定容量 | ||
ZDLM電子式電動雙座調節閥允許壓差
| 公稱通徑 | 25 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 允許壓差 | ≤公稱壓力 | 0.4 | 3.4 | |||||||||
ZDLM電子式電動雙座調節閥結構尺寸圖

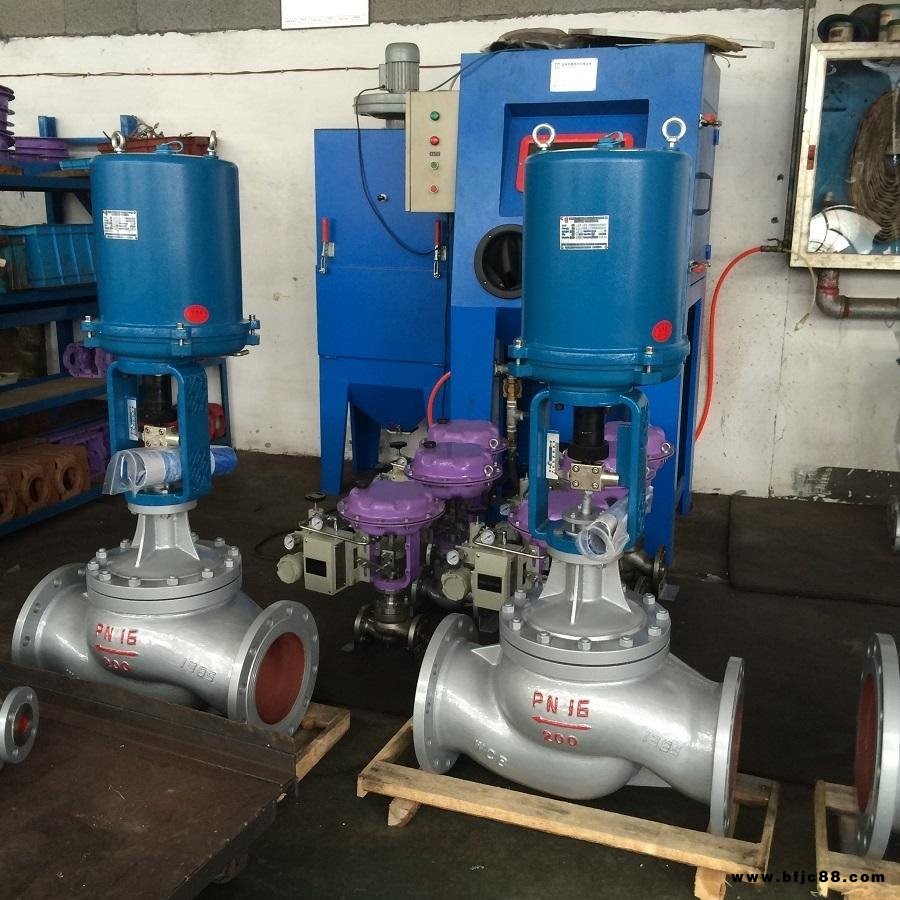

弘凌ZDLM電子式電動雙座調節閥碳鋼溫度蒸汽智能調節
ZDLM電子式電動雙座調節閥常、中溫型外形尺寸表
| 公稱通徑 | L | H1 | H | D | 重量（Kg） | |||||
| PN（MPa） | 常溫 | 中溫 | PN1.6? MPa | PN4.0,6.4MPa | ||||||
| 1.6 | 4.0 | 6.4 | 常溫 | 中溫 | ||||||
| 25 | 185 | 190 | 200 | 120 | 680 | 830 | 225 | 26 | 30 | 33 |
| 32 | 200 | 210 | 210 | 120 | 683 | 834 | 225 | 28 | 31 | 34 |
| 40 | 220 | 230 | 235 | 140 | 758 | 909 | 225 | 38 | 47 | 51 |
| 50 | 250 | 255 | 265 | 145 | 768 | 919 | 225 | 41 | 51 | 55 |
| 65 | 275 | 285 | 295 | 190 | 989 | 1152 | 225 | 61 | 80 | 88 |
| 80 | 300 | 310 | 320 | 210 | 1022 | 1185 | 225 | 77 | 100 | 110 |
| 100 | 350 | 355 | 370 | 220 | 1044 | 1207 | 225 | 96 | 120 | 131 |
| 125 | 410 | 425 | 440 | 270 | 1336 | 1548 | 310 | 160 | 195 | 244 |
| 150 | 450 | 460 | 475 | 280 | 1358 | 1570 | 310 | 205 | 249 | 269 |
| 200 | 500 | 560 | 570 | 320 | 1436 | 1648 | 310 | 275 | 402 | 435 |
| 250 | 640 | 660 | 670 | 450 | 1707 | 1947 | 310 | 485 | 605 | 665 |
| 300 | 720 | 735 | 750 | 465 | 1767 | 2008 | 310 | 635 | 755 | 825 |
