| 品牌 : | 溫州弘凌 | 型號 : | DP17G |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 蒸汽 | 公稱通徑 : | 50 |
| 結構形式 : | 薄膜式 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 閥體 |
| 類型(通道位置) : | 二通式 | | |

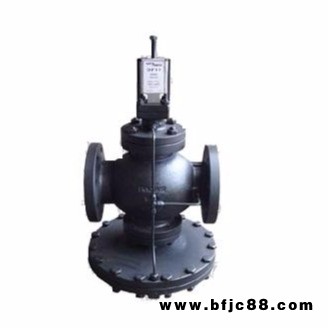

DP17/DP17G導閥型隔膜式減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。? 本產品的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。
蒸汽減壓閥性能指標：
 | 灰色區域：示意該產品禁用。
A-D-E：螺紋或法蘭連接 EN 1092 PN25,ANSI 300LB.
A-B-C:法蘭連接 ANSI 150LB。?
F-F:DP17G 高工作溫度120℃。
注意：該系列產品的壓力調節范圍是0.2-1.7barg。 |
蒸汽減壓閥主要技術參數：
| 公稱壓力 | PN25 |
| PMA 高允許壓力 | 25bar g @ 120℃ |
| TMA 高允許溫度 | 232℃ |
| TMI 低允許溫度 | -10℃ |
| PMO 工作壓力* | 17bar g |
| TMO 工作溫度 | DP17 232℃ |
| DP17G 120℃ |
| TMIO 低工作溫度 | 0℃ |
| 出口壓力范圍 | 0.2-1.7 |
| 高冷態測試壓力 | 38bar g |
蒸汽減壓閥主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 膜片 | 316 |
| 調節彈簧 | 60Si2Mn |
| 主閥彈簧 | 50CrVA |
蒸汽減壓閥流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Cv | 2.8 | 5.5 | 8.1 | 12.0 | 17.0 | 28.0 | 45.5 | 60.1 | 93.3 | 146 | 186 |
