| 品牌 : | 溫州弘凌 | 型號 : | 200X |
| 材質 : | 鑄鐵 | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 公稱通徑 : | DN15-400 |
| 結構形式 : | 彈簧薄膜式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 80 | 標準 : | 國標 |
| 流動方向 : | 單向 | 形態 : | 隔膜式 |
| 類型(通道位置) : | 二通式 |

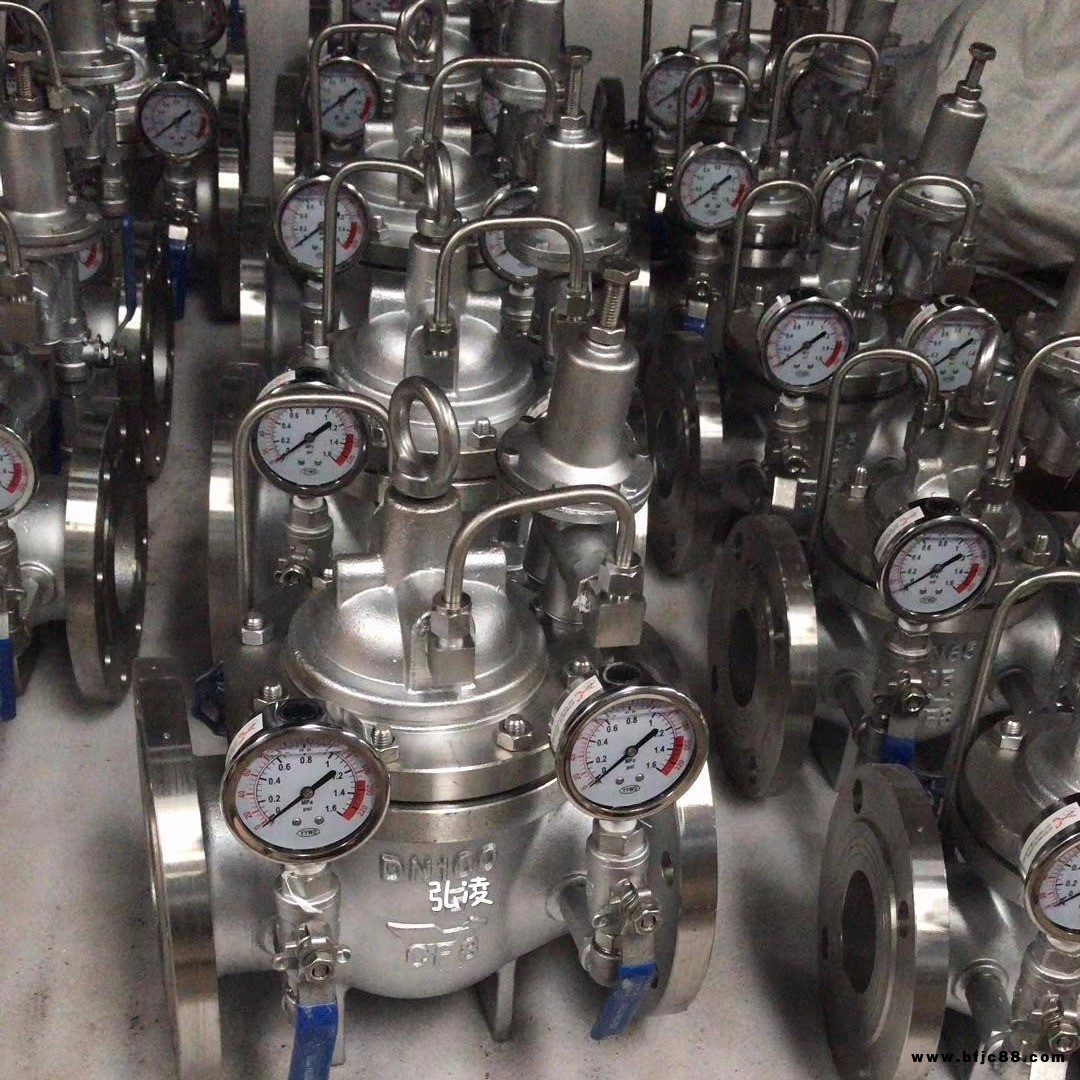

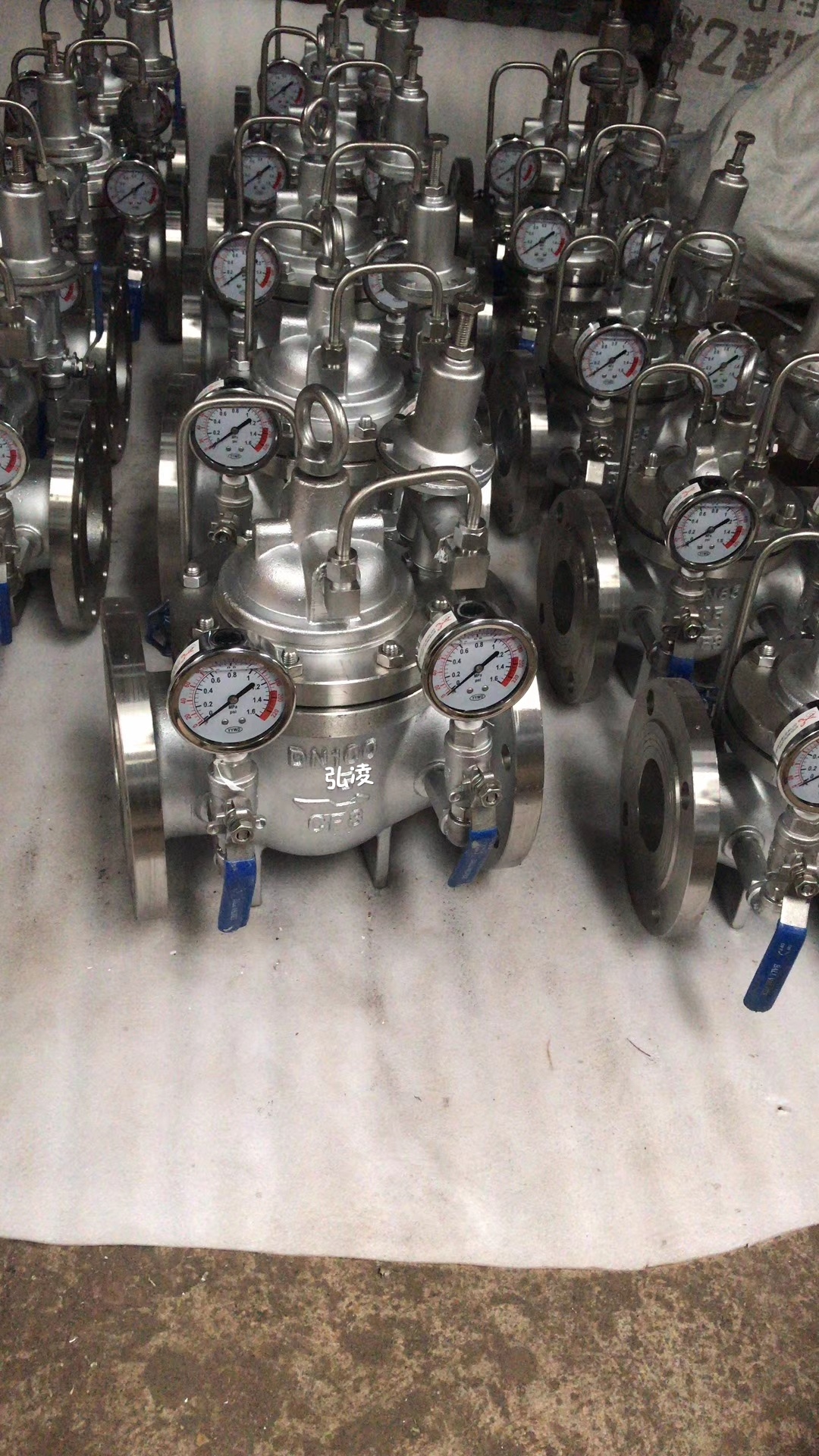

200X減壓閥 穩壓閥 帶壓力表 鑄鐵減壓閥產品簡介
該產品是我公司工程技術人員參照美國、法國和國內同類型的先進產品進行設計和制造的。閥體采用了全通道流線型設計，流體阻力小，流量大。在傳動方式上采用水力操作即利用管道中的水壓自動操作主閥的上下移動，控制閥口開度，調節下游壓力，使下游壓力維持在導閥彈簧設定壓力值上。當下游壓力超過設定值時，減壓閥將自動關閉，保證出口壓力不變。該產品是生活給水、消防系統及工業給水系統的理想產品，歡迎選購。
200X減壓閥 穩壓閥 帶壓力表 鑄鐵減壓閥結構型式
該閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表等組成。由于導閥、針閥和壓力表等要用導管與主閥相連，所以統稱導管控制系統，如下圖所示。
部分產品主要外形尺寸:(模具尺寸更改恕不另行通知)
DN | L | PN10 | PN16 | PN25 | Z-Φd | ||||||||
D | D1 | D2 | D | D1 | D2 | D | D1 | D2 | PN10 | PN1.6 | PN25 | ||
50 | 205 | 165 | 125 | 100 | 165 | 125 | 100 | 165 | 125 | 100 | 4-18 | 4-18 | 4-18 |
65 | 216 | 185 | 145 | 120 | 185 | 145 | 120 | 185 | 145 | 120 | 4-18 | 4-18 | 8-18 |
80 | 240 | 200 | 160 | 135 | 200 | 160 | 135 | 200 | 160 | 135 | 8-18 | 8-18 | 8-18 |
100 | 280 | 220 | 180 | 155 | 220 | 180 | 155 | 235 | 190 | 160 | 8-18 | 8-18 | 8-22 |
125 | 330 | 250 | 210 | 185 | 250 | 210 | 185 | 270 | 220 | 188 | 8-18 | 8-18 | 8-26 |
150 | 355 | 285 | 240 | 210 | 285 | 240 | 210 | 300 | 250 | 218 | 8-22 | 8-22 | 8-26 |
200 | 420 | 340 | 295 | 265 | 340 | 295 | 265 | 360 | 310 | 278 | 8-22 | 12-22 | 12-26 |
250 | 500 | 395 | 350 | 320 | 405 | 355 | 320 | 425 | 370 | 332 | 12-22 | 12-26 | 12-30 |
300 | 530 | 445 | 400 | 368 | 460 | 410 | 375 | 485 | 430 | 390 | 12-22 | 12-26 | 16-30 |
350 | 610 | 505 | 460 | 428 | 520 | 470 | 436 | 555 | 490 | 448 | 16-22 | 16-26 | 16-32 |
400 | 700 | 565 | 515 | 482 | 580 | 523 | 485 | 620 | 550 | 505 | 16-26 | 16-30 | 16-36 |
450 | 745 | 615 | 565 | 532 | 640 | 585 | 545 | 670 | 600 | 555 | 20-26 | 20-30 | 20-36 |
500 | 810 | 670 | 620 | 585 | 715 | 650 | 608 | 730 | 660 | 610 | 20-26 | 20-34 | 20-36 |
600 | 920 | 780 | 725 | 685 | 840 | 770 | 718 | 845 | 770 | 718 | 20-30 | 20-36 | 20-41 |
700 | 1195 | 895 | 840 | 800 | 910 | 840 | 788 | 960 | 875 | 815 | 24-30 | 24-36 | 24-42 |
