| 品牌 : | 溫州弘凌 | 型號 : | 230W 01/02 |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN15-300 |
| 壓力環境 : | 高壓 | 工作溫度 : | 高溫 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 配件 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
自力式溫度調節閥 蒸汽調節閥產品概述：

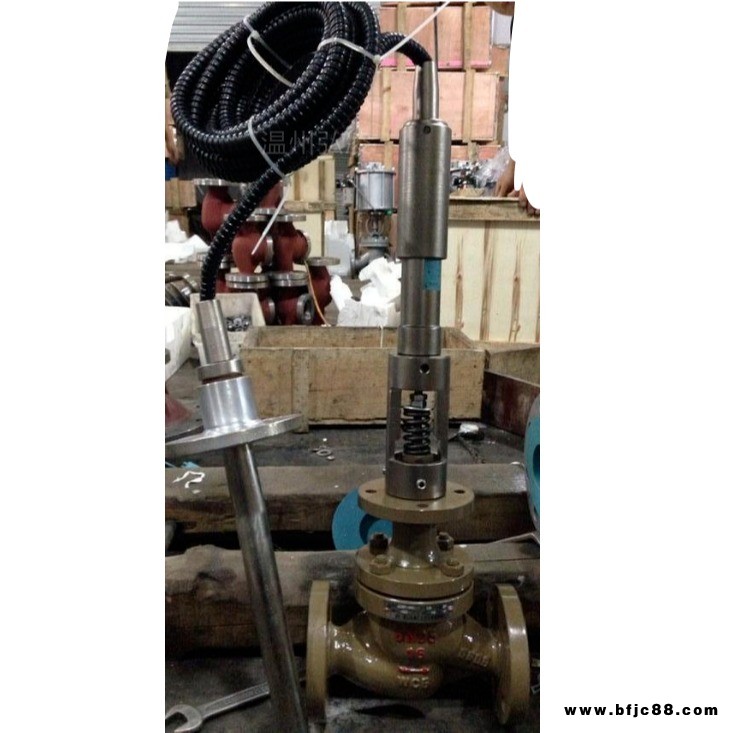

230W 01/02型自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需 外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。主要適用于非 腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱器中的溫度自動控制，廣泛應用在 城市供熱、供暖系統及石化、印染、制藥、鍋爐等工業部門。自力式溫度調節閥系列產品由公稱壓力PN16、40，公稱通徑15～200mm，溫度調節范圍從0到 270℃，多種多樣的品種可供選擇。
自力式溫度調節閥 蒸汽調節閥
主要零件材料：
閥 體：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti
閥 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波紋管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波紋管：1Cr18Ni9Ti
溫 包：H62、1Cr18Ni9Ti
毛細管：H62、1Cr18Ni9Ti
接 頭：35、1Cr18Ni9Ti
自力式溫度調節閥主要技術參數：
| 公稱通徑D（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 公稱壓力PN（MPa） | 1.6、4.0 | |||||||||||||
| 額定流量 系數Kv | 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 雙座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | ||||
| 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||
| 額定行程L（mm） | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||
| 允許 壓差（MPa） | 1.6 | 1.5 | 0.5 | |||||||||||
| 溫度調節范圍（℃） | 0～70、50～120、100～170、150～220、200～270 | |||||||||||||
| 調節精度（%） | ±5 | |||||||||||||
| 允許超載值（℃） | 分別為上述溫度調節范圍上限加50 | |||||||||||||
| 使用環境溫度（℃） | -40～+80 | |||||||||||||
| 安裝接頭 | G1" | |||||||||||||
| 毛細管長度 | 3、5、8 | |||||||||||||
| 允許泄漏量 | 硬密封(1/h) | 雙座、套筒：5×10-3×閥額定容量（Ⅱ級）、單座：10-4×閥額定容量（Ⅳ級) | ||||||||||||
| 軟密封(m1/min) | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | ||
