| 型號 : | BX43W-10C | 品牌 : | 溫州弘凌 |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 100 |
| 結構形式 : | 注油式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 用途 : | 截止 |
| 適用介質 : | 瀝青 |

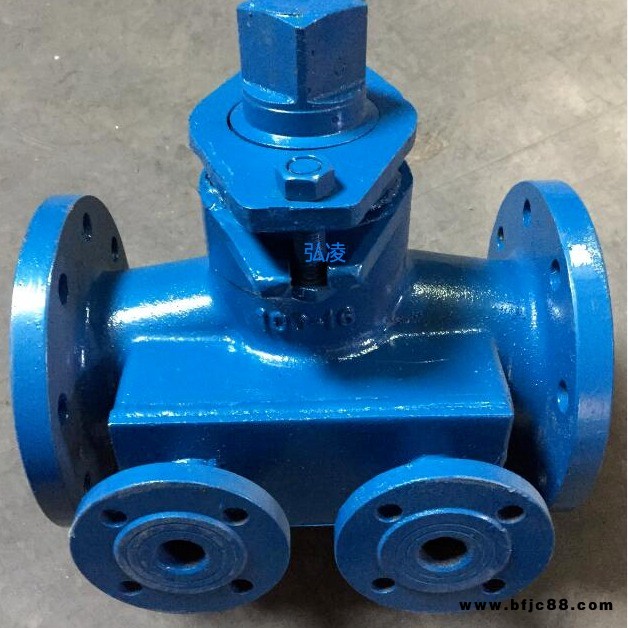

BX43W瀝青專用旋塞閥WCB碳鋼304不銹鋼法蘭
旋塞閥概述
旋塞閥的結構簡單，開關迅速，流體阻力小，角行程操作快。在事故等緊急狀態下，能快速連通或切斷管路。與閘閥、截止閥相比，操作更靈活，開關更迅速。旋塞閥是用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。旋塞閥的塞體多為圓錐體（也又圓柱體），與閥體的圓錐孔面配合組成密封副。
BX43W瀝青專用旋塞閥WCB碳鋼304不銹鋼法蘭
旋塞閥主要優點
1、適用于經常操作，啟閉迅速、輕便。
2、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。
一、旋塞閥結構特點
1、旋塞閥閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。 2、旋塞閥雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。
3、旋塞閥塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合，即可以調整密封面間的密封比壓，使塞子轉動靈活，又可以保證進、出口端和中法蘭連接端的密封。
4、整個密封過程可近似認為與管道內壓力無關。
5、旋塞閥PTFE襯套內，根據使用溫度和工作介質采用不同材料的填充物，潤滑好，壽命長。
BX43W瀝青專用旋塞閥連接尺寸
型號 | 公稱通徑 | 尺寸（mm） | |||||||||
DN（mm） | L | D | D1 | D2 | f | b | z-φd | □s | h | H | |
X43W-1.0C | 15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 14 | 26 | 99 |
20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 14 | 34 | 124 | |
25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 17 | 38 | 133 | |
32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 18 | 45 | 152 | |
40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 | |
50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | |
125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | |
250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 85 | 230 | 660 | |
300 | 580 | 440 | 400 | 368 | 3 | 30 | 12-φ23 | 100 | 263 | 760 | |
