| 品牌 : | 溫州弘凌 | 型號 : | HQ44X/HQ45X |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN50-600 |
| 適用介質 : | 水 | 形態 : | 球式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |

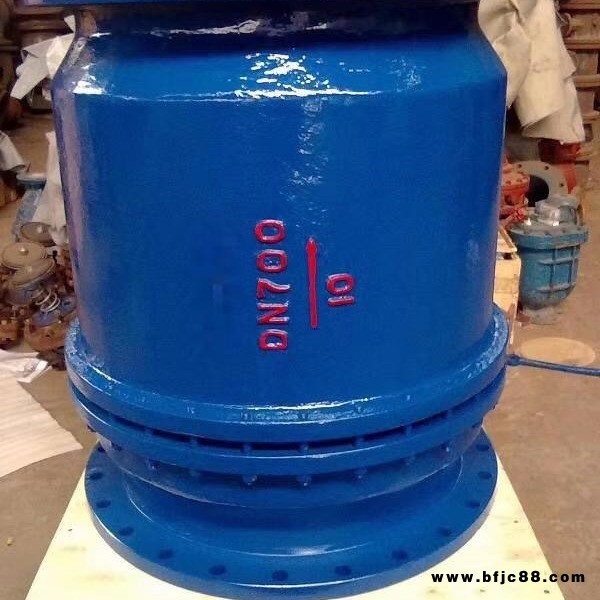

HQ44X/HQ45X無磨損球形止回閥 采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適用潛水排水污泵，介質溫度為≤80℃。
HQ44X/HQ45X無磨損球形止回閥主要技術參數：
型號 | 公稱壓力 ﹝MPa﹞ | 試驗壓力﹝MPa﹞ | 適用溫度 | 適用介質 | |
殼體 | 密封 | ||||
HQ44X | 1.0 | 1.5 | 1.1 | ≤80℃ | 水及弱腐蝕 性流體 |
1.6 | 2.4 | 1.76 | |||
三、無磨損球形止回閥主要零部件材料 ：
零件名稱 | 閥體、閥蓋 | 閥球 |
材料 | 鑄鐵、球鐵、鑄鋼 | 鋼體外包橡膠 |
四、工作原理及安裝：
本廠生產的HQ44X型無磨損球形止回閥，采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小。
