| 品牌 : | 溫州弘凌 | 型號 : | Z44H/Z48H |
| 連接形式 : | 法蘭 | 主體材料 : | 碳鋼 |
| 公稱通徑 : | DN15-150 | 適用介質 : | 蒸汽 |
| 密封形式 : | 硬密封型 | 標準 : | 國標 |
| 外形 : | 大型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 用途 : | 截止 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 二通式 |

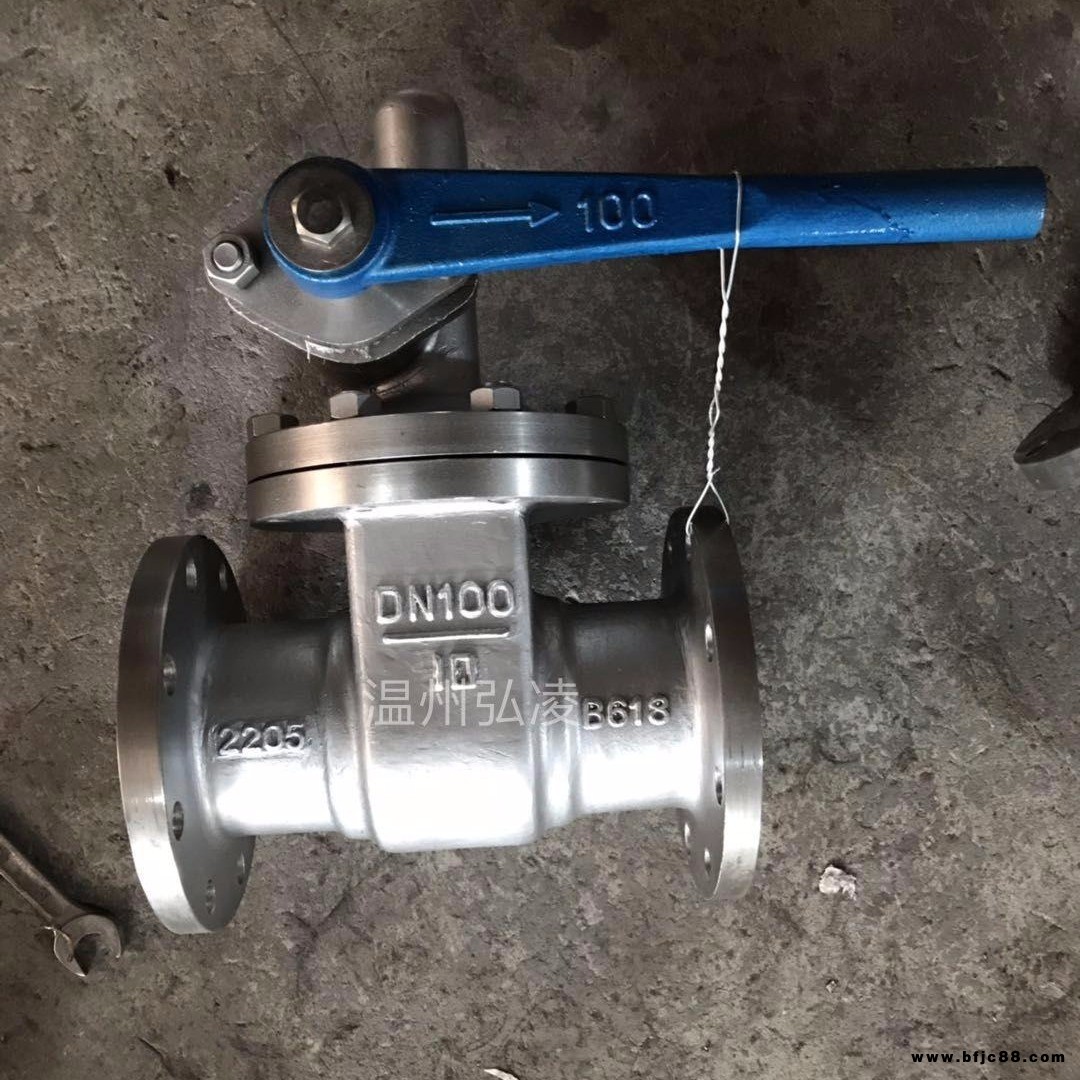

Z44H快速排污閥 排污閘閥快速排污閥不僅結構簡單、密封性好，而且體積小、重量輕、材料耗用少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉。此外，快速排污閥可根據介質性質，使用多種材質，滿足各種介質的工況要求！
快速排污閥的結構特點：
1、閥體與閥蓋采用夾箍式連接，結構緊湊，拆卸方便，便于安裝，支管為焊接連接。
2、采用壓力自緊式密封結構，密封圈由成型的石棉盤根制成，介質壓力越高、密封性越好。
3、介質由支管流入向下排污。
4、閥瓣為活塞式結構，并進行滲硼處理。耐腐蝕，抗沖蝕。使用壽命長
快速排污閥的性能測驗標準：
| 公稱壓力 | 試驗壓力Ps（MPa） | 適用介質（℃） | ||
| 強度試驗 | 水密封試驗 | 氣密封試驗 | ||
| 1.6 | 2.4 | 1.8 | 0.7 | 水≤ 250 蒸汽≤ 425 |
快速排污閥結構圖：
Z44H快速排污閥 排污閘閥的尺寸：
| 型號 | 公稱壓力 PN(mm) | 公稱通徑 DN(mm) | 尺寸(mm) | 閥體材料 | 簡要性能 | |||||||||
| L | D | D1 | D2 | D6 | b | z-d | H | L0 | ℃ | 適用介質 | ||||
| 排污閥 Z44H-162540 P48H-162540 | 1.6 | 25 | 160 | 115 | 85 | 65 | - | 14 | 4-14 | 160 | 180 | 灰鑄鐵 球墨鑄鐵 碳鋼 | ≤200 ≤250 ≤425 | 水蒸汽 |
| 32 | 180 | 135 | 100 | 78 | - | 16 | 4-18 | 180 | 200 | |||||
| 40 | 230 | 145 | 110 | 85 | - | 16 | 4-18 | 220 | 220 | |||||
| 50 | 250 | 160 | 125 | 100 | - | 16 | 4-18 | 230 | 240 | |||||
| 65 | 265 | 180 | 145 | 120 | - | 18 | 4-18 | 250 | 280 | |||||
| 80 | 280 | 195 | 160 | 135 | - | 20 | 8-18 | 280 | 350 | |||||
| 100 | 350 | 215 | 180 | 155 | - | 20 | 8-18 | 400 | 500 | |||||
| 2.5 | 25 | 160 | 115 | 85 | 65 | - | 16 | 4-14 | 160 | 180 | ||||
| 32 | 180 | 135 | 100 | 78 | - | 18 | 4-18 | 180 | 200 | |||||
| 40 | 230 | 145 | 110 | 85 | - | 18 | 4-18 | 220 | 220 | |||||
| 50 | 250 | 160 | 125 | 100 | - | 20 | 4-18 | 230 | 240 | |||||
| 65 | 265 | 180 | 145 | 120 | - | 22 | 8-18 | 250 | 280 | |||||
| 80 | 280 | 195 | 160 | 135 | - | 22 | 8-18 | 280 | 350 | |||||
| 100 | 350 | 230 | 190 | 160 | - | 24 | 8-23 | 400 | 500 | |||||
| 4.0 | 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-14 | 160 | 180 | ||||
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 180 | 200 | |||||
| 40 | 230 | 145 | 110 | 85 | 76 | 18 | 4-18 | 220 | 220 | |||||
| 50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-18 | 230 | 240 | |||||
| 65 | 265 | 180 | 145 | 120 | 110 | 22 | 8-18 | 250 | 280 | |||||
| 80 | 280 | 195 | 160 | 135 | 121 | 22 | 8-18 | 280 | 350 | |||||
