| 品牌 : | 溫州弘凌 | 型號 : | Z61Y-320 |
| 連接形式 : | 焊接 | 主體材料 : | 不銹鋼 |
| 公稱通徑 : | DN15-DN50 | 適用介質 : | 各種高腐蝕化學介質 |
| 密封形式 : | 硬密封型 | 外形 : | 中型 |
| 流動方向 : | 單向 | 零部件及配件 : | 閥體 |
| 用途 : | 截止 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 二通式 |

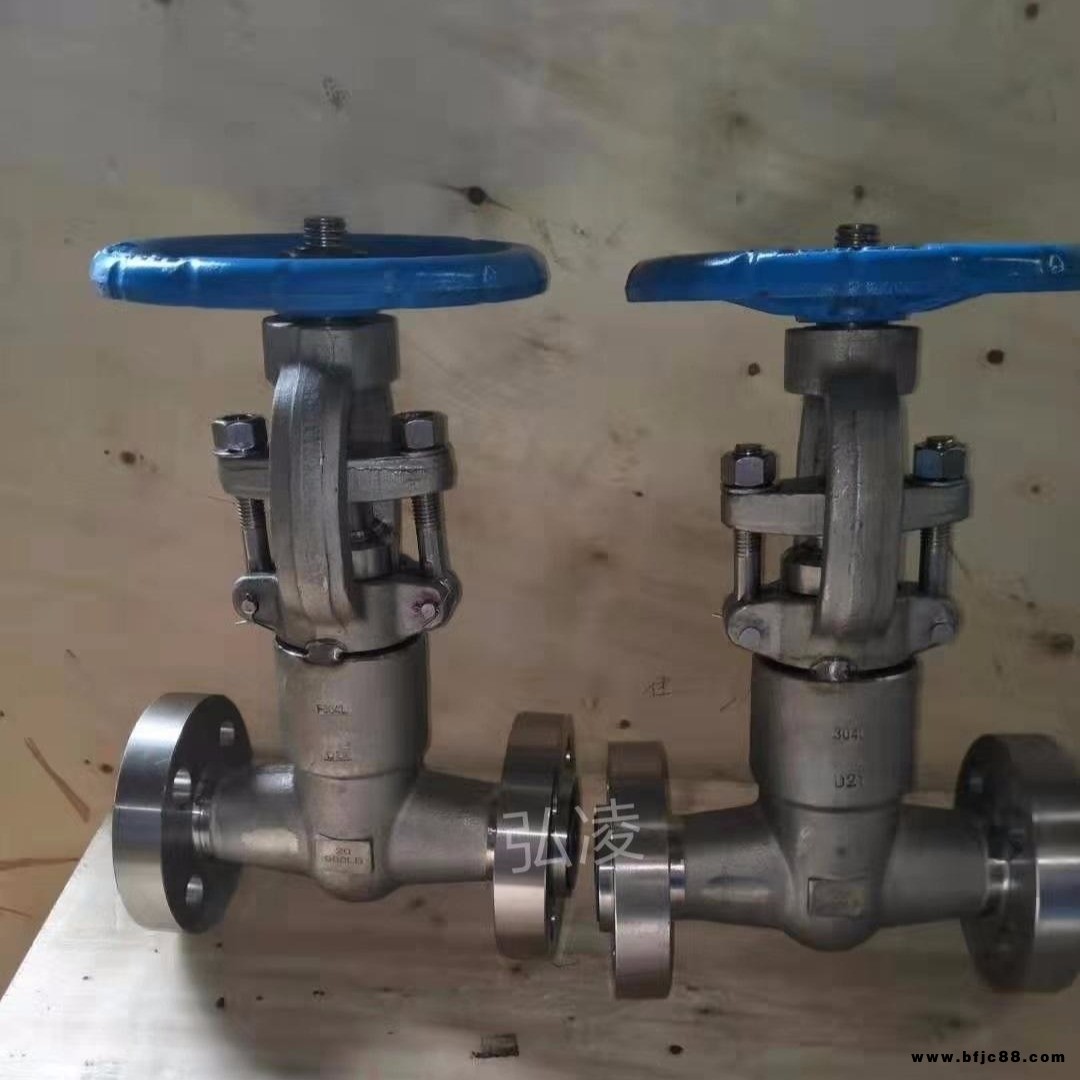

Z61Y-320自密封閘閥 高壓焊接閘閥應用規范
1、設計制造：按ANSI B16.34;API602
2、連接端尺寸
(1)承插孔尺寸按ANSI B16.11,JIS B2306 (2)螺紋端尺寸按ANSI B1.20.1:BS21:JIS BO203:S107/1
3、閥門檢驗和試驗：按API 598
4、材料:按AIS/ASTM的規定
5、結構特征：P.S;OS&Y;L.B
6、主體材料：A105；F5；F11；F22；304；304L；316；316L；LF2等
Application criterion
1、Design and manufacture：to ANSI B16.34;API602
2、Size of coupling end:(1).Size of socket joint hole:to ANSI B16.11,JIS B236 (2).Size of threaded end :to ANSI B1.20.1:BS21:JISBO203:S107/1
3、Valve inspection and test：to API 598
4、Material:to AIS/ASTM
5、Structurecharacteristics：P.S;OS&Y;L.B
6、Materiare fo main body： A105；F5；F11；F22；304；304L；316；316L；
Z61Y-320自密封閘閥
的產品訂貨號
Products order neumber
| 主體材料 Materials of main body | 密封付 Airproof Set | |||||||||
| H | Y | C | E | G | J | K | X | A | M | |
| 13cr/13cr | 13cr/stl | STL/STL | 304/304 | 316/316 | 304L/304/L | 316L/316L | (NACE)STL/STL | K.C/H.C | M./M. | |
| A015 | PJ15SHC | PJ15SYC | PJ15SCC | KPJ15SXFA | ||||||
| F5 | PJ15SCE | |||||||||
| F11 | PJ15SCB | |||||||||
| F22 | PJ15SCV | |||||||||
| LF2 | PJ15SYF | PJ15SCF | KPJ15SXCA | |||||||
| 304 | PJ15SCP | PJ15SEP | PJ15SAP | PJ15SMP | ||||||
| 304L | PJ15SCS | PJ15SRS | PJ15SAS | PJ15SMS | ||||||
| 316 | PJ15SCR | PJ15SER | PJ15SAR | PJ15SMR | ||||||
| 316L | PJ15SCL | PJ15SKL | PJ15SAL | PJ15SML | ||||||
