| 品牌 : | 溫州弘凌 | 型號 : | Q645F-64P |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN100 |
| 適用介質 : | 水 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 執行器 | 用途 : | 換向 |
| 類型(通道位置) : | 三通式 |

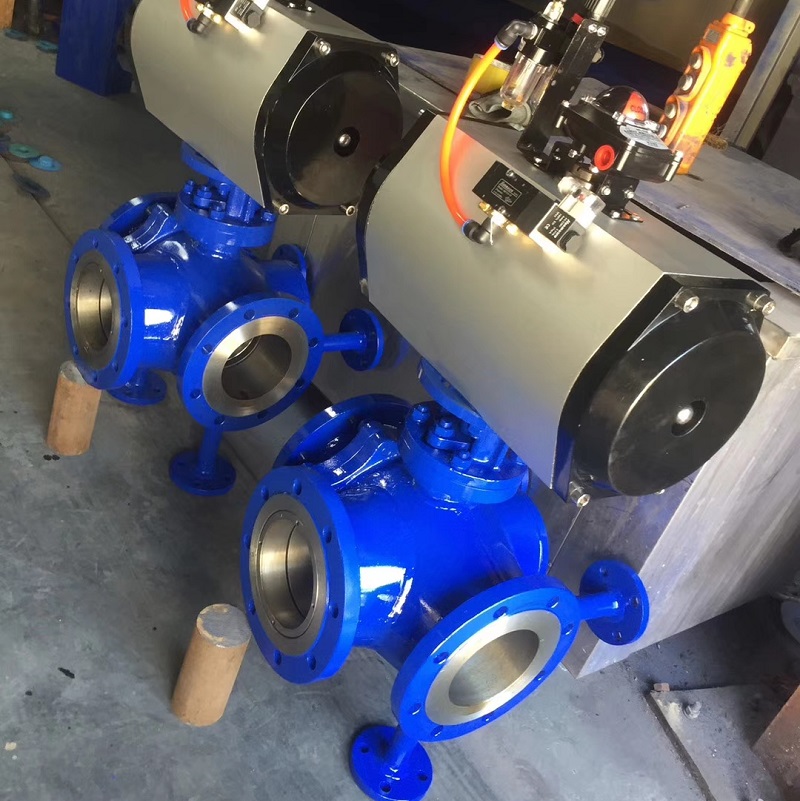

弘凌Q645F-64P氣動三通高壓球閥T型三通四密封球閥
三通四密封球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
三通四密封球閥產品特點：
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
三通四密封球閥主要零件材料：
| 序號 No. | 材料標準 | 材料牌號 | 序號 No. | 材料標準 | 材料牌號 | ||||||
| 碳鋼 | 不銹鋼 | 碳鋼 | 不銹鋼 | ||||||||
| 零件名稱 | GB | ASTM | GB | ASTM | 零件名稱 | GB | ASTM | GB | ASTM | ||
| 01 | 排污塞 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti | F304/F316/ F304L/F316L | 14 | 墊圈 | 氟橡膠；PTFE；金屬夾石墨 | |||
| 02 | 閥體 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti | CF8/CF8M/ CF3/CF3M | 15 | 閥蓋 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti | CF8/CF8M/ CF3/CF3M |
| 03 | 閥座O形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 16 | 止推軸承 | PTFE | PTFE | PTFE | PTFE |
| 04 | 閥座彈簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 17 | 壓環 | 25鍍鉻 25HRC | A105鍍鉻 A105HRC | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti | F304/F316/ F304L/F316 |
| 05 | 閥座 | PTFE;PPL | PTFE;PPL | PTFE;PPL | PTFE;PPL | 18 | 填料O形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 |
| 06 | 閥座支承圈 | 25鍍鉻 25HRC | A105鍍鉻 A105HRC | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti | F304/F316/ F304L/F316 | 19 | 閥桿O形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 |
| 07 | 球體 | 1Cr18Ni9Ti | 304 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti | F304/F316/ F304L/F316 | 20 | 閥桿填料 | 石墨 | |||
| 08 | 球體鍵 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | 21 | 填料壓蓋 | 25鍍鉻 25HRC | A105鍍鉻 A105HRC | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti | F304/F316/ F304L/F316 |
| 09 | 上閥桿 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti | F304/F316/ F304L/F316L | 22 | 螺釘 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M |
| 10 | 側蓋 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti | CF8/CF8M/ CF3/CF3M | 23 | 支架 | WCB | WCB | WCB | WCB |
| 11 | 墊圈 | 氟橡膠；PTFE；金屬夾石墨 | 17-7PH | 24 | 鍵 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | ||
| 12 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 25 | 盲板 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti | CF8/CF8M/ CF3/CF3M |
| 13 | 雙頭螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | ||||||
弘凌Q645F-64P氣動三通高壓球閥T型三通四密封球閥
Q45F三通四密封球閥標準:
1、設計、制造按API600 API6D
2、結構長度按ZMV-2002
3、法蘭尺寸按ANSIB16.5
4、試驗和檢驗按API598 API6D
Q45F三通四密封球閥規范:
1、設計、制造按GB12237-89
2、結構長度按ZMV-2002
3、連接法蘭JB79-94
4、閥門檢查和試驗按GB13927-89
