| 品牌 : | 溫州弘凌 | 型號 : | CS49H |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 種類 : | 圓盤式 | 公稱通徑 : | 50 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 自動 |
| 零部件及配件 : | 閥體 | 類型(通道位置) : | 二通式 |

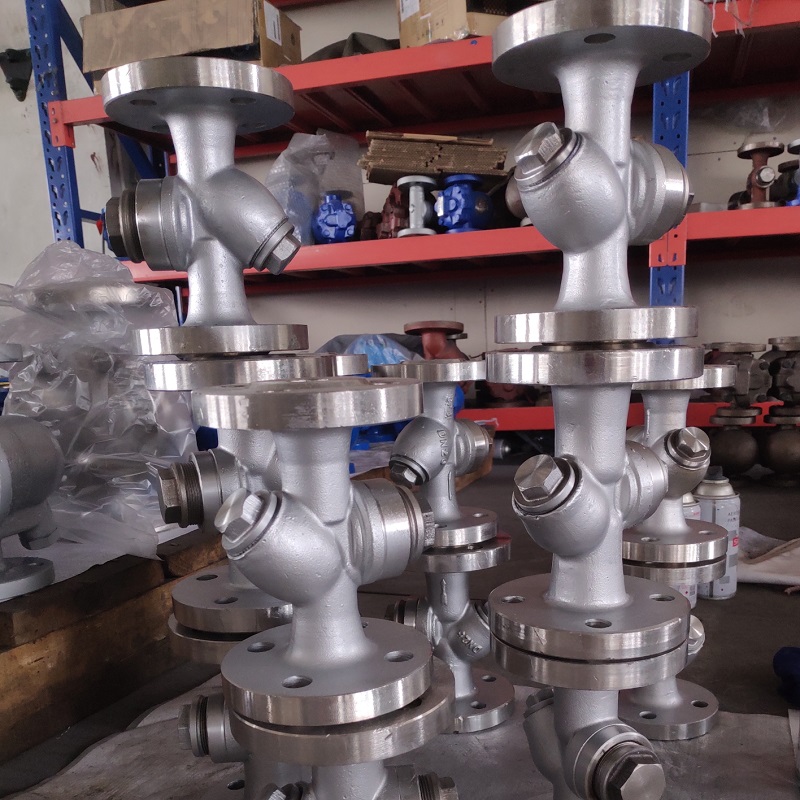

不銹鋼CS49H圓盤式蒸汽疏水閥Y型疏水閥高溫耐腐蝕批發
熱動力式蒸汽疏水閥結構特點：
1、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2、備有過濾器和排污。
3、該閥動作靈敏可靠，排水量大。
熱動力式蒸汽疏水閥排水量：
熱動力式蒸汽疏水閥主要零件材料
| 主要零件 | 閥體Body | 閥蓋 | 閥片 | 閥帽 |
| 材料 | 鑄鋼 | 鑄鋼 | 不銹鋼 | 不銹鋼 |

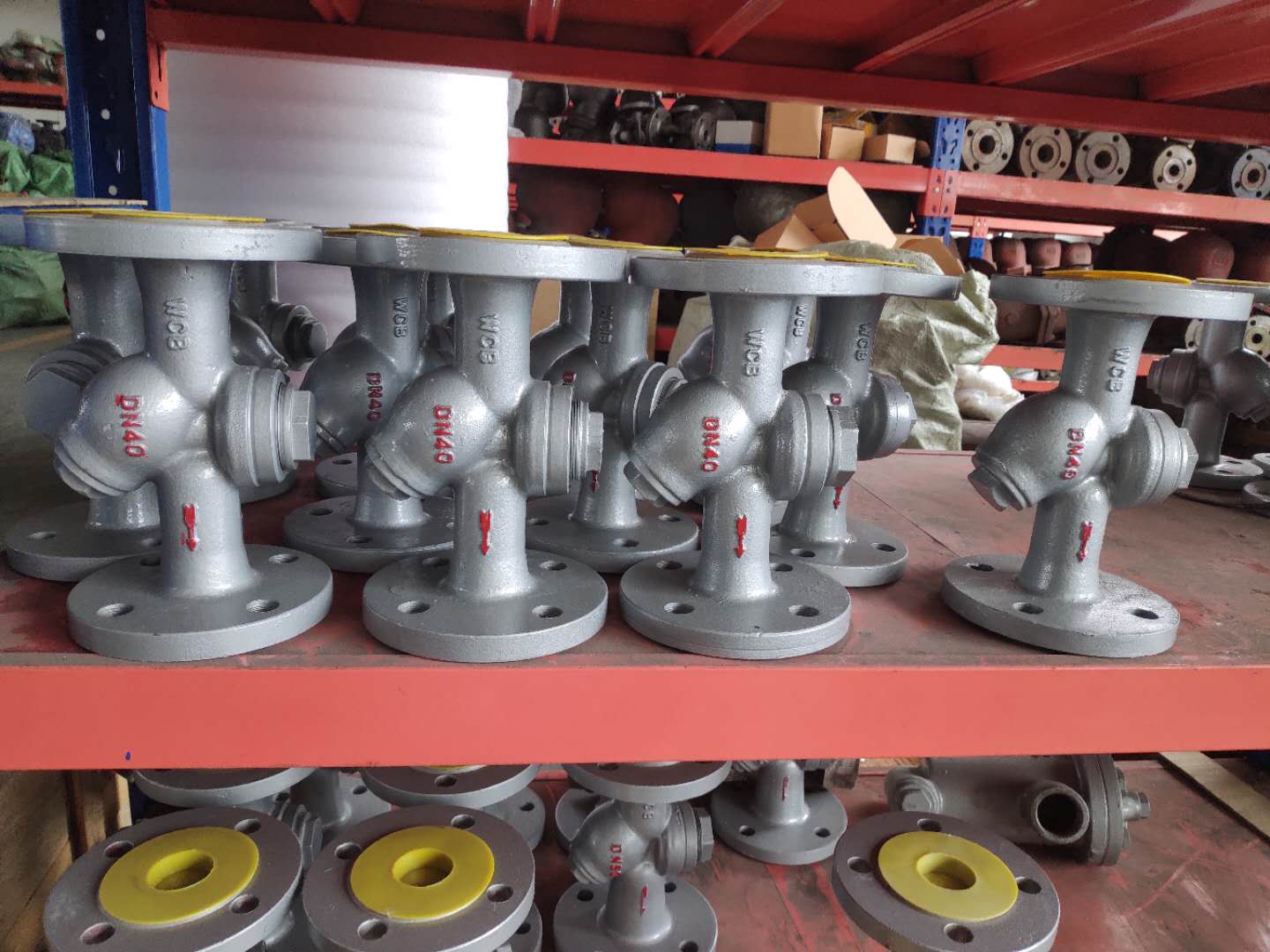

不銹鋼CS49H圓盤式蒸汽疏水閥Y型疏水閥高溫耐腐蝕批發
熱動力式蒸汽疏水閥結構示意圖：
熱動力式蒸汽疏水閥主要外型及連接尺寸
| 產品型號 | DN | 尺寸（mm） | |||||||||||||
| 螺紋連接 | 承插焊連接 | 法蘭連接 | |||||||||||||
| L | H | L | H | d1 | t | L | H | D | D1 | D2 | b | f | Z-φd | ||
| CS19H16C2540 CS69H16C2540 CS49H16C2540 | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
| 20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
| 25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
| 32 | 120 | 138 | 120 | 138 | 42 | 12 | 230 | 138 | 135 | 100 | 78 | 16 | 2 | 4×φ18 | |
| 40 | 120 | 148 | 120 | 148 | 52 | 12 | 230 | 148 | 145 | 110 | 85 | 16 | 3 | 4×φ18 | |
| 50 | 140 | 163 | 140 | 163 | 62 | 12 | 230 | 163 | 160 | 125 | 100 | 16 | 3 | 4×φ18 | |
| 65 | / | / | / | / | / | / | 250 | 185 | 180 | 145 | 120 | 18 | 3 | 4×φ18 | |
| 80 | / | / | / | / | / | / | 280 | 285 | 195 | 160 | 135 | 20 | 3 | 8×φ18 | |
| 100 | / | / | / | / | / | / | 310 | 315 | 215 | 180 | 155 | 20 | 3 | 8×φ18 | |
| CS19H-16Z CS49H-16Z | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 95 | 45 | 14 | 2 | 4-φ14 |
| 20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
| 25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
