| 品牌 : | 溫州弘凌 | 型號 : | A48Y-160 |
| 閥瓣開啟高度 : | 全啟式安全閥 | 結構形式 : | 彈簧式 |
| 加工定制 : | 否 | 連接形式 : | 法蘭 |
| 材質 : | 碳鋼 | 公稱通徑 : | DN20-300 |
| 適用介質 : | 蒸汽 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 壓力環境 : | 高壓 |
| 類型(通道位置) : | 直角式 | 閥體構造 : | 不封閉式 |

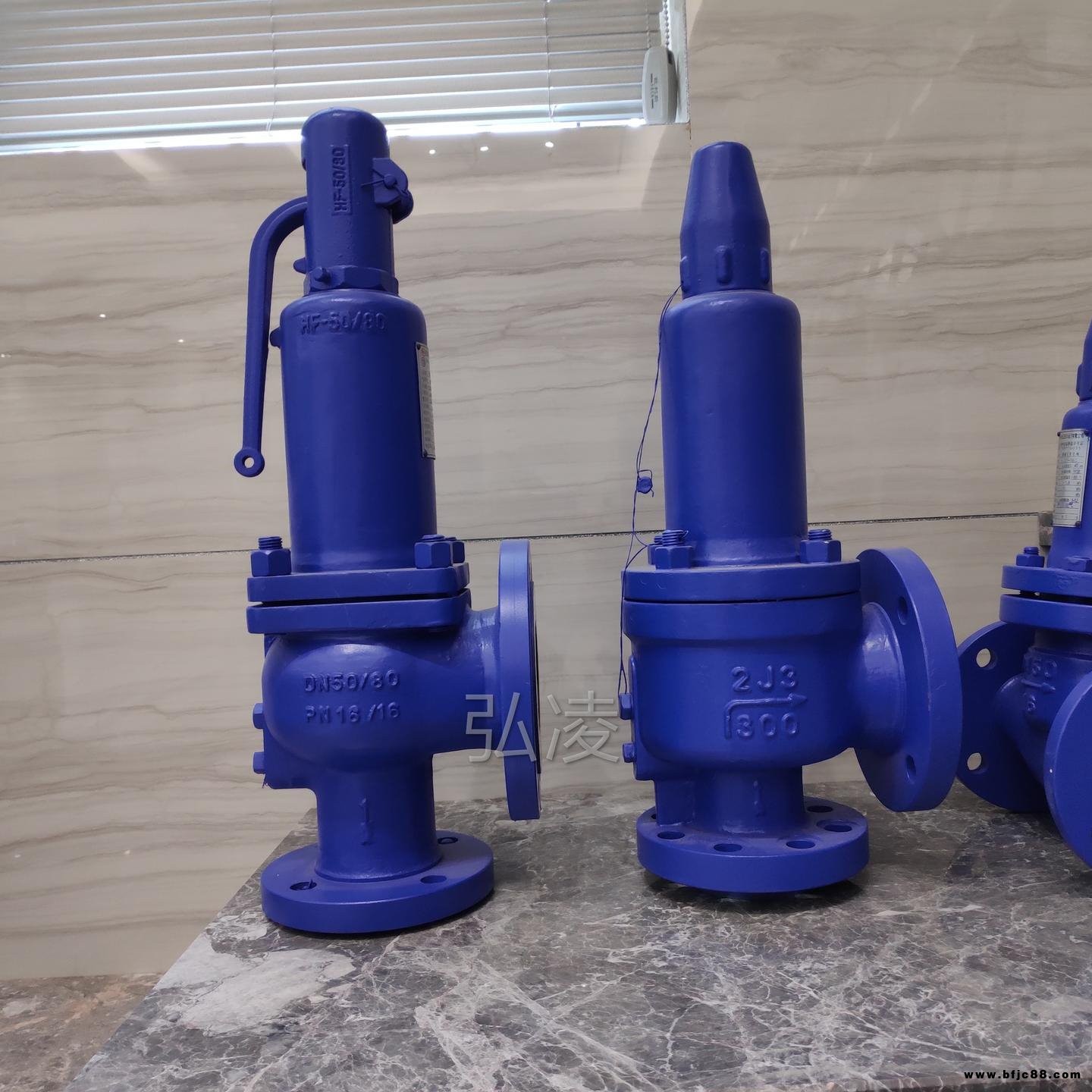

A48Y型帶扳手彈簧全啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備和管路上。A44Y帶扳手彈簧全啟式安全閥適用于工作溫度≤300℃的空氣、石油等介質的設備或管路上，作為超壓保護裝置。
帶扳手彈簧全啟式安全閥連接法蘭標準PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2標準。
帶扳手彈簧全啟式安全閥主要零部件材料:
NO. | 零件名稱 | A48Y-C A44Y-C 材料 | A44Y-P材料 | A44Y-R材料 |
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | CF8M |
| 2 | 閥座 | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 3 | 調節圈 | ZG2Cr13 | ZG1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
| 4 | 反沖盤 | ZG2Cr13 | ZG1Cr18Ni9Ti | 316 |
| 5 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 6 | 導向套 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
| 7 | 閥蓋 | ZG230-450 | ZG230-450 | ZG230-450 |
| 8 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 9 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 10 | 扳手 | ZG200-400 | ZG200-400 | ZG200-400 |
| 11 | 調整螺桿 | 45 | 2Cr13 | 2Cr13 |
| 12 | 保護罩 | ZG200-400 | ZG200-400 | 316 |
| 密封面材料 | 堆焊Co基硬質合金 | |||
帶扳手彈簧全啟式安全閥結構示意圖：
帶扳手彈簧全啟式安全閥外形尺寸和連接尺寸:
型號 | 公稱通徑 | do | D | K | g | g1 | b | f | f1 | Z-?d | DN' | D1 | K1 | g3 | g2 | b1 | f' | f1' | Z1-?d1 | L | L1 | ≈H |
| A48Y-16C A44Y-16C A44Y-16P A44Y-16R | 20 | 15 | 105 | 75 | 55 | 16 | 2 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 110 | 95 | 411 | ||||
| 25 | 16 | 115 | 85 | 65 | 16 | 2 | 4-14 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 110 | 95 | 411 | |||||
| 32 | 20 | 140 | 100 | 78 | 18 | 2 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | 115 | 100 | 411 | |||||
| 40 | 25 | 150 | 110 | 85 | 18 | 3 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | 120 | 110 | 472 | |||||
| 50 | 32 | 165 | 125 | 100 | 20 | 3 | 4-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 135 | 120 | 532 | |||||
| 65 | 40 | 185 | 145 | 120 | 20 | 3 | 4-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 140 | 556 | |||||
| 80 | 50 | 200 | 160 | 135 | 20 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 135 | 561 | |||||
| 100 | 65 | 220 | 180 | 155 | 20 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 195 | 175 | 667 | |||||
| 125 | 80 | 250 | 210 | 185 | 22 | 3 | 8-18 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 210 | 190 | 857 | |||||
| 150 | 100 | 285 | 240 | 210 | 24 | 3 | 8-23 | 175 | 310 | 270 | 240 | 26 | 3 | 8-23 | 255 | 230 | 915 | |||||
| 200 | 125 | 340 | 295 | 265 | 26 | 3 | 12-23 | 250 | 405 | 355 | 320 | 30 | 3 | 12-26 | 300 | 260 | 1073 | |||||
| 250 | 150 | 405 | 355 | 320 | 30 | 3 | 12-26 | 300 | 460 | 410 | 375 | 30 | 4 | 12-26 | 350 | 320 | 1307 | |||||
| 300 | 220 | 460 | 410 | 375 | 30 | 4 | 12-26 | 400 | 580 | 525 | 485 | 36 | 4 | 16-30 | 370 | 350 | 1233 | |||||
| 350 | 250 | 520 | 470 | 435 | 34 | 4 | 16-26 | 500 | 715 | 650 | 608 | 44 | 4 | 20-34 | 500 | 450 | 1711 | |||||
| 400 | 280 | 580 | 525 | 485 | 36 | 4 | 16-30 | 500 | 715 | 650 | 608 | 44 | 4 | 20-34 | 500 | 450 | 1780 |
