| 品牌 : | 弘凌 | 型號 : | A44Y |
| 閥瓣開啟高度 : | 全啟式安全閥 | 結構形式 : | 彈簧式 |
| 加工定制 : | 否 | 連接形式 : | 法蘭 |
| 材質 : | 碳鋼 | 公稱通徑 : | DN20-350 |
| 適用介質 : | 水 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 閥體 |
| 壓力環境 : | 高壓 | 類型(通道位置) : | 直角式 |
| 閥體構造 : | 封閉式 |

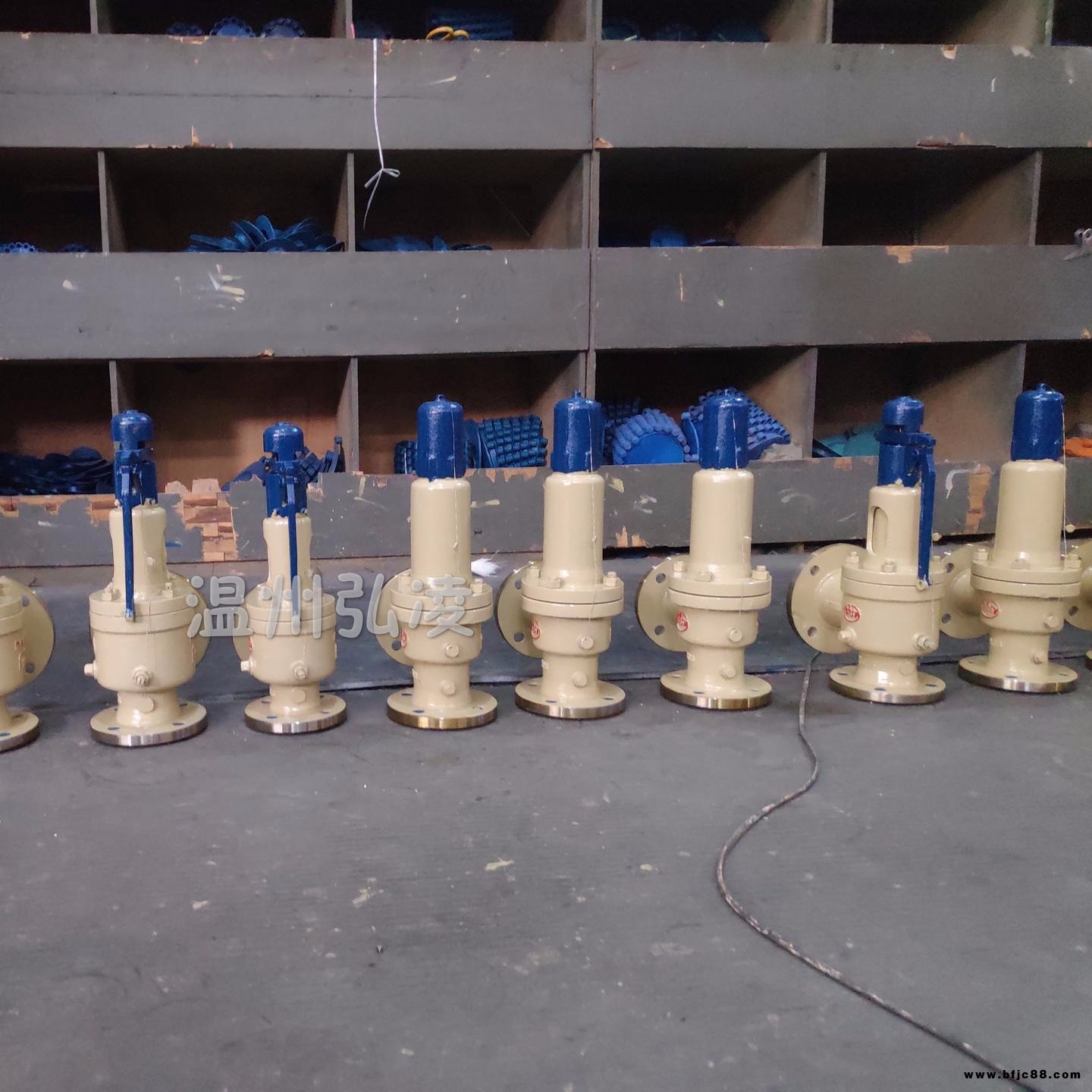

A44Y帶扳手彈簧全啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備和管路上。A44Y帶扳手彈簧全啟式安全閥適用于工作溫度≤300℃的空氣、石油等介質的設備或管路上，作為超壓保護裝置。連接法蘭標準PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2標準。
帶扳手彈簧全啟式安全閥結構簡述
1、帶扳手彈簧全啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。
帶扳手彈簧全啟式安全閥安裝說明
1、安全閥必須垂直安裝，并*好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、安全閥的出口必須裝設適當的膨脹節，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放能力。
A44Y帶扳手彈簧全啟式安全閥系列型號
| A48Y-16C | A44Y-16P |
| A48Y-25 | A44Y-25P |
| A48Y-40 | A44Y-40P |
| A48Y-64 | A44Y-64P |
| A48Y-100 | A44Y-100P |
| A44Y-16C | A44Y-16R |
| A44Y-25 | A44Y-25R |
| A44Y-40 | A44Y-40R |
| A44Y-64 | A44Y-64R |
| A44Y-100 | A44Y-100R |
帶扳手彈簧全啟式安全閥主要零部件材料
| NO. | 零件名稱 | A48Y-C A44Y-C 材料 | A44Y-P材料 | A44Y-R材料 |
|---|---|---|---|---|
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | CF8M |
| 2 | 閥座 | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 3 | 調節圈 | ZG2Cr13 | ZG1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
| 4 | 反沖盤 | ZG2Cr13 | ZG1Cr18Ni9Ti | 316 |
| 5 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 6 | 導向套 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
| 7 | 閥蓋 | ZG230-450 | ZG230-450 | ZG230-450 |
| 8 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 9 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 10 | 扳手 | ZG200-400 | ZG200-400 | ZG200-400 |
| 11 | 調整螺桿 | 45 | 2Cr13 | 2Cr13 |
| 12 | 保護罩 | ZG200-400 | ZG200-400 | 316 |
| 密封面材料 | 堆焊Co基硬質合金 | |||
