| 品牌 : | 溫州弘凌 | 型號 : | J23W-160/320 |
| 材質 : | 碳鋼 | 連接形式 : | 螺紋 |
| 工作溫度 : | 高溫 | 壓力環境 : | 高壓 |
| 驅動方式 : | 手動 | 試驗壓力 : | 200 |
| 公稱通徑 : | DN5-50 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 閥體 |
| 用途 : | 截止 | 類型(通道位置) : | 二通式 |
| 售后服務 : | 質量問題包修包換 | 使用壽命 : | 3-10年 |

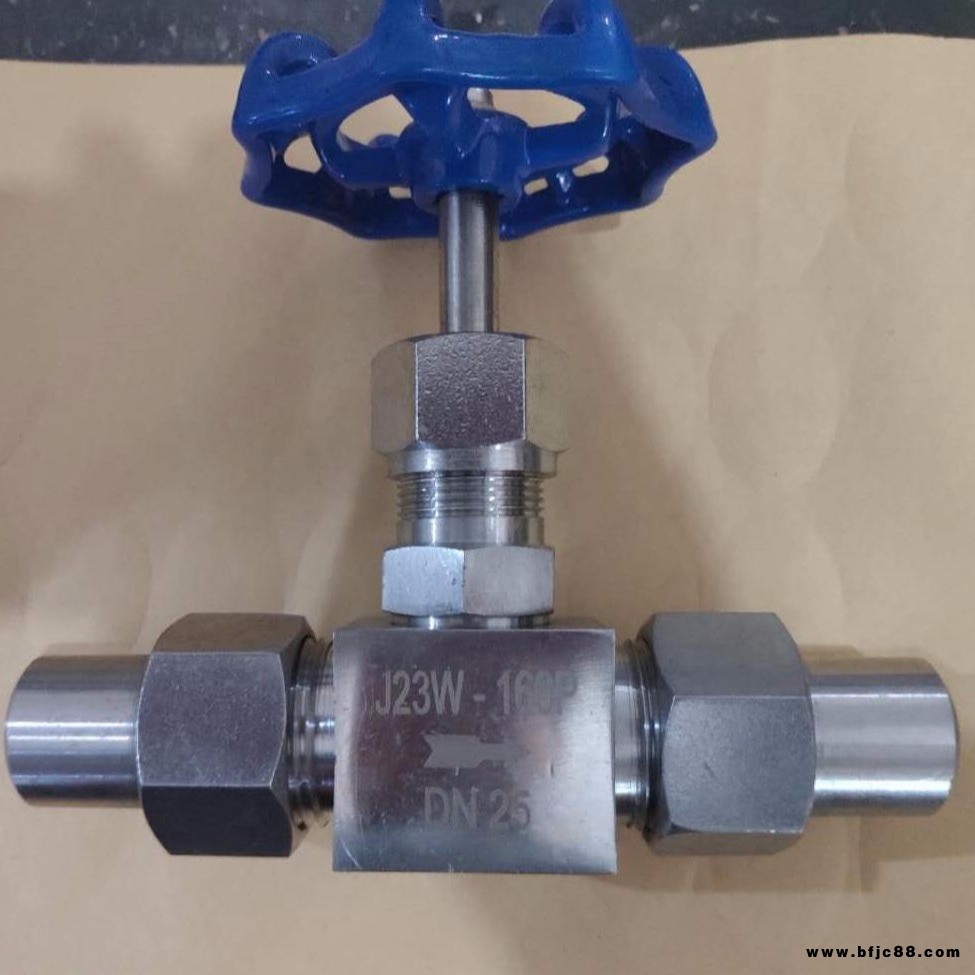

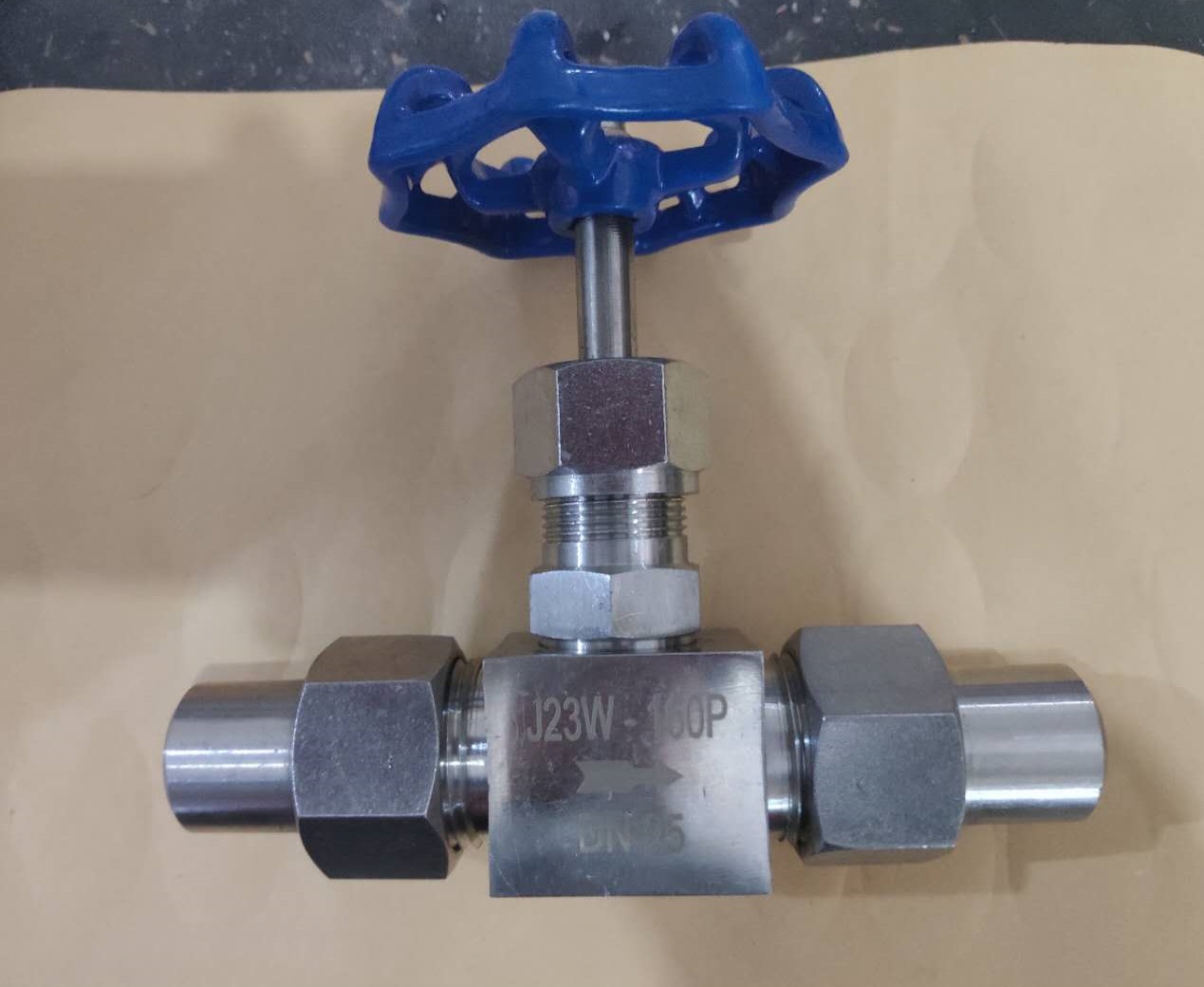

J23W外螺紋針型閥性能規范
試驗項目 | 壓力值 |
公稱壓力 | 32 |
殼體試驗 | 48 |
密封試驗 | 35.5 |
氣壓試驗 | 19.2 |
適用溫度 | 425°C |
適用介質 | 水、蒸氣、油品等 |
外螺紋針型閥主要零件材料
型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
J21W-320 | 20# | 20# | 2Cr13 | 20# | PTFE |
J21W-320P | SS304 | SS304 | SS304 | SS304 |
外螺紋針型閥尺寸表
規格 | M | ø | L1 | L | H | D0 | 重量（KG） |
DN6 | M20×1.5 | ø14×4 | 66 | 140 | 96 | 63 | 0.85 |
DN10 | M24×1.5 | ø18×4 | 78 | 160 | 115 | 78 | 1.1 |
DN15 | M30×2 | ø22×4 | 94 | 180 | 122 | 100 | 2.0 |
DN20 | M36×2 | ø28×4 | 108 | 220 | 156 | 110 | 3.5 |
DN25 | M39×2 | ø33×4 | 110 | 230 | 170 | 140 | 4.3 |
