| 品牌 : | 國電西高 | 型號 : | GDDO-20J |
| 加工定制 : | 是 | 規格 : | 460×460×175mm3 |
| 重量 : | 約20 kg | 溫度 : | 20℃±10℃ |
| 相對濕度 : | ≤85%RH | 電壓、電流波形失真度 : | ≤0.3% |
以上價格不作參考，具體價格請與我司銷售員聯系

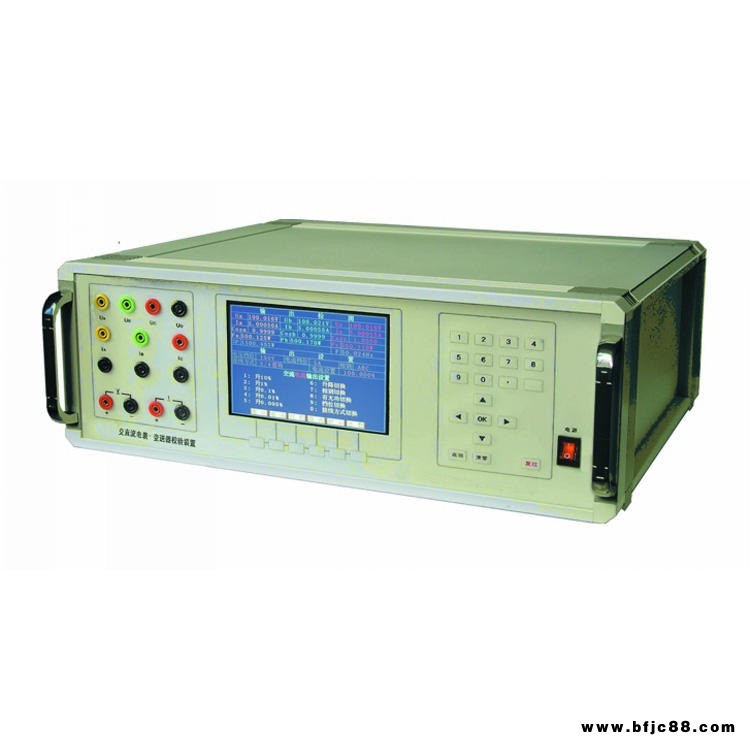

產品概述
本產品是按照國家檢定規程JJG126－95《交流電量變換為直流電量電工測量變送器檢定規程》、JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》和JJG307－2006的要求而設計的三相 0.05級表源一體化裝置。裝置中表的核心技術是由數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分也是用DSP和16位高速數模轉換器組成的可控制的正弦波、畸變波信號源。????裝置具有精度高、工作穩定可靠、操作方便靈活等特點。????顯示器采用6.5英寸TFT彩色液晶屏，圖表字符顯示清晰亮麗。
產品特點
可自動檢驗電測量變送器的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量，變送器輸出直流電壓（電流）中的紋波含量和響應時間等。 ??? ?
可半自動校驗多種指示儀表（含指針式和數字式）。????
可生成含有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。????
在測量電壓、電流、有功功率時，其準確度為 0.05級 ；由于裝置內設有高于60kHz工作頻率的數字/頻率轉換器（DFC）和多個電流量程，所以在測量電能時的準確 度也能保證為0.05級 。因此，本裝置實為一臺融電測量變送器、交直流電表、電能表（選項）三大檢測功能為一體的高精度、高穩定度的標準裝置。
設有RS-232接口或USB接口。通過上位機軟件，由PC控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理
設有大容量的非易失性存貯器，可存貯300塊被檢表的檢測原始數據，以供查閱和上傳。
產品參數
工頻交流輸出????
電壓量程 ??50V、100V、200V、400V、600V(800V可選)，每相 輸出容量20VA；????
電流量程 ?0.5 A、1A、2.5 A、5 A、10A、20A， ?每相 輸出容量20VA；????
電壓、電流調節范圍 ???0～130%，??????
? ?調節細度 ?????????????5×10－5；????
電壓、電流及功率輸出穩定度 ???≤0.01%/60s (峰－峰值）；????
電壓、電流波形失真度 ???≤0.3%；????
頻率范圍 ???45～65Hz ， 調節細度 ???0.001Hz；????
相位范圍 ???0～359.99°，調節細度 ???0.01°；????
諧 ?波 ?????2～31次 ， 幅度0～20%，相位細度 ???0.01°·N（N為諧波次數）。
直流輸出????
電壓量程 ???75mV、75V、150V、300V、500V、1000V， 輸出容量 ???20W；????
電流量程 ?0.5 A、1A、2.5 A、5 A、10A、20A， 輸出容量 ???20W；????
電壓、電流調節范圍 ???0～120%（1000V除外），????????????????
? 調節細度 ???5×10－5；????
電壓、電流輸出穩定度 ???≤0.01%/60s（峰－峰值）；????
電壓調定值準確度 ???0.05%； ????
75mV輸出（負載≥5Ω）準確度 ???0.1%；????
電流調定值準確度 ???0.1%。
測量下列電量時的準確度????
正弦波下工頻電壓、電流、有功功率及電能 ???0.05%；????
正弦波下工頻交流無功功率及電能 ???0.1%；????
頻率（45～65Hz） ???0.01Hz；????
電流對同名相電壓的相位 ???0.05°；?
變送器測量?????
直流電壓 ???±1V、±5V、±10V、±20V、1～5V、2～10V、1～3～5V、2～6～10V ???0.02%；?????
直流電流 ???±1mA、±2.5 mA、±5 mA、±10 mA、±20 mA、4～20 mA、4～12～20mA ????0.02%；?????
?紋 波 ???1%； ??????響應時間 ???40ms。
工作電源????單相 220V±10%，50Hz±5%。
使用環境????溫度 20℃±10℃，相對濕度 ≤85%RH。
體積重量 ???460×460×175mm3，約20 kg。
