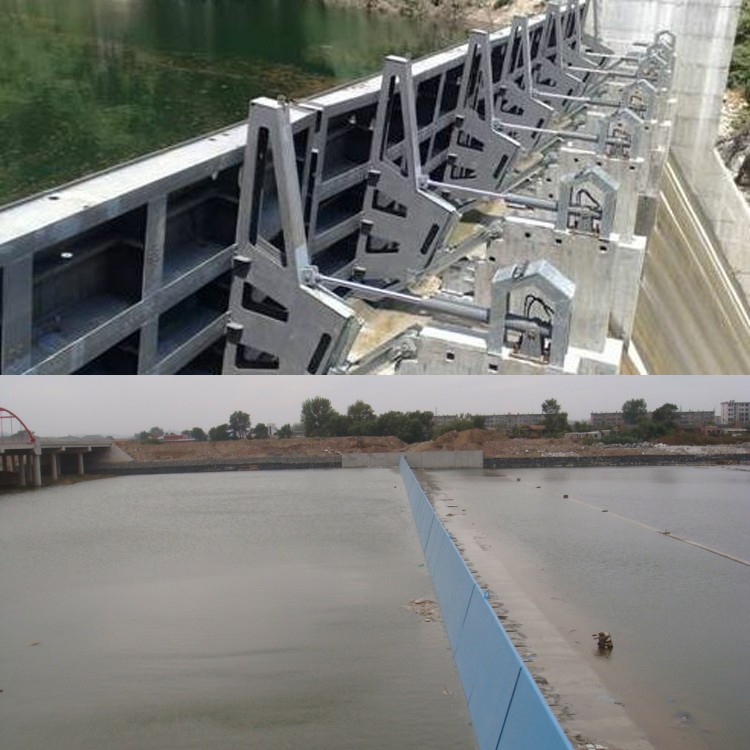

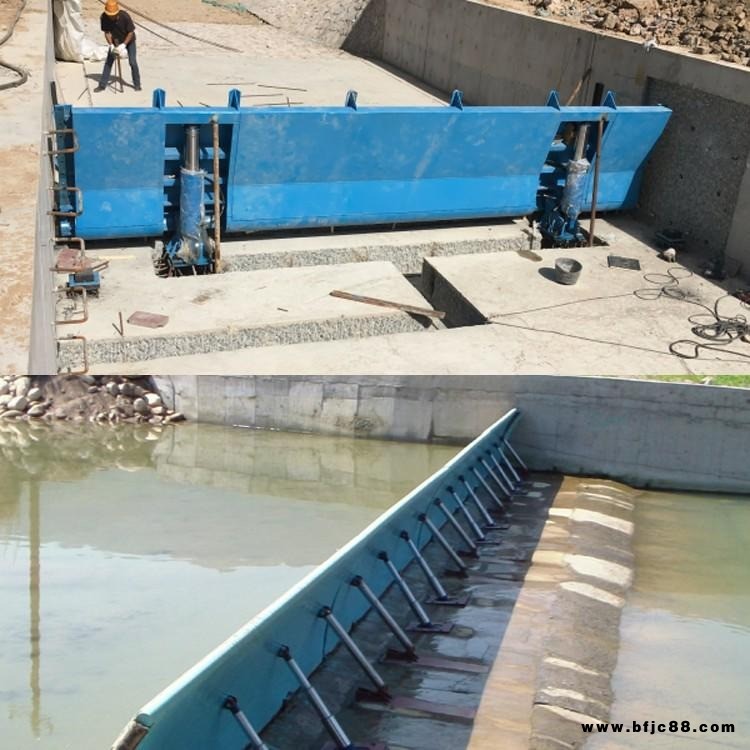

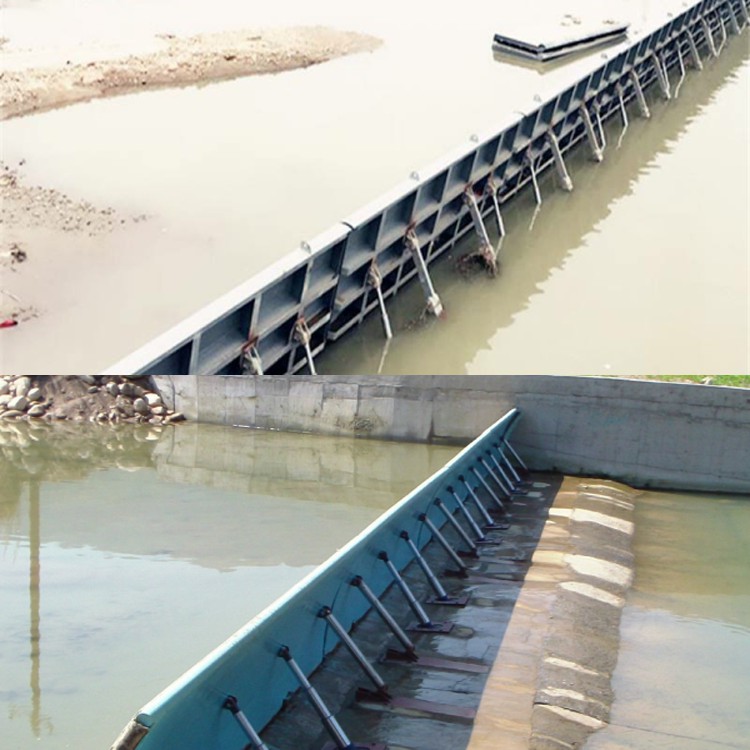

| 品牌 : | 飛瀑水利 | 型號 : | OHGFZ |
| 連接形式 : | 焊接 | 主體材料 : | 鑄鋼 |
| 公稱通徑 : | GZ000 | 適用介質 : | 水 |
| 密封形式 : | 軟密封型 | 標準 : | 非標生產 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動、電動、液動 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
是固定式的單吊點啟閉機， 啟門力為102.2kN，持住力為160kN。
本機安裝現場應設置適當?shù)姆莱薄⒎缐m設施，以免機械和電氣設備受潮。
1.2本啟閉機的設計，其機械強度按持住力160kN設計，電動機容量按啟門力102.2kN設計，并按輕型工作制度進行計算和選擇。
本啟閉機有快慢兩種速度，慢速是正常工作情況下的啟閉速度，是在電動機通電情況下的運行；快速只用在事故工況下運行，電動機不通電，它是靠閘門自重（或水柱壓力）等荷重作用下，帶動機構運行作快速下降，其下降的速度受調速器控制，不得超過4.2米/分。
本啟閉機有兩種啟閉高度，一種是快速閉門高度，另一種是啟門高度。
機構說明
該啟閉機由機架、電動機、制動器、減速器、聯軸器、調速器、卷筒裝置、平衡滑輪組、鋼絲繩、吊具和主令控制器、高度指示器、負荷控制器等組成。
本啟閉機采用冶金及起重用YZ160M1-6型電動機為動力，通過制動輪聯軸器等，與ZQ500+150減速器的高速軸聯接，減速器的低速軸上裝有開式小齒輪，和與卷筒聯接在一起的開式大齒輪嚙合，卷筒軸為心軸，兩端固定支承在軸承座上。
3.2起吊用的鋼絲繩，穿過動滑輪、平衡滑輪，兩頭分別用壓板固定在卷筒左右螺旋槽的端部。動滑輪吊板下部與閘門吊耳聯結，當電動機正
反運轉時，卷筒隨著轉動，鋼絲繩在螺旋槽內收進或放出，使閘門得到啟閉。
啟閉機起升能力稱之為啟閉力，這個力不只是閘門的重力加上門槽、淤泥、銹蝕、污物、水壓的阻力，并乘以很大的安全系數得出的力，這個力在起升過程是變化的。運行載荷一般只是吊具加上閘門的載荷。所以一般啟閉機的啟門力都大于運行機構的運行載荷。
