| 品牌 : | 中特 | 型號 : | ZMAX |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 20-100 |
| 適用介質 : | 空氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電子 | 零部件及配件 : | 執行器 |
| 形態 : | 旋塞式 | 類型(通道位置) : | 直通式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |

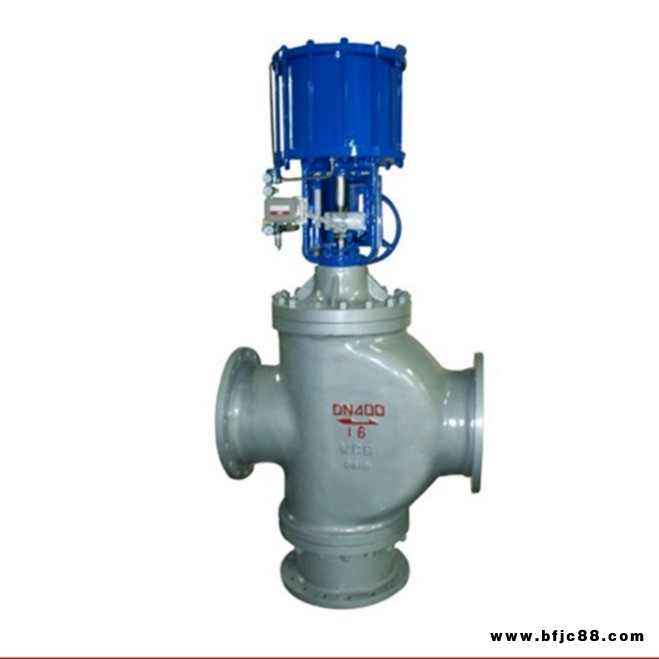

ZMAX氣動大口徑三通分流調節閥
ZMAX(Q)系列氣動薄膜三通調節閥采用雙閥芯上下導向結構，配用多彈簧執行機構，閥體為四通結構，即一進二出（分流型），二 進一出（合流型），從而達到流體混合升溫或降溫作用，或流體不等呈分流，滿足不同工況的使用要求。該閥體具有結構緊湊、里呈輕、動作靈敏、壓降損失小、允 許壓新式高、閥容呈大、流呈特性精確和維護方便等優點，可用于各種不同的的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他各行業的自動化控 制。
該閥有合（分）流普通型、合（分）流高溫型等多種型式。產品公稱 壓力等級有戶PN1.6、4.0、6.4；閥體公稱通徑范圍DN25400；泄 漏等級有II級、IV級；流呈特性為直線和等百分比。多種品種規格可供選擇。
主要零件常用材料
名稱 | 材質 |
閥體 | ZG230-450、ZG0Cr18Ni9 |
閥芯閥座 | 0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊 |
閥桿 | 0Cr18Ni9、2Cr13 |
推桿 | 0Cr18Ni9、2Cr13 |
彈簧 | 60Si2Mn |
波紋管 | 0Cr18Ni9 |
波紋膜片 | 夾增強尼龍織物橡膠 |
膜蓋 | A3、0Cr18Ni9 |
墊片 | 0Cr18Ni9、石墨纏繞墊片（V6590)、F4 |
填料 | PTFE、柔性石墨 |
三通閥主要技術參數
公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
閥座通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
額定KV | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | 1960 | 2560 |
公稱壓力（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
行程 | 16 | 25 | 40 | 60 | 100 | 130 | ||||||||
薄膜有效面積Ae （cm2） | 280 | 350 | 560 | 900 | 1400 | 活塞式 | ||||||||
信號范圍KPa | 20-100、40-200、80-240 | |||||||||||||
氣源壓力MPa | 0.1-0.4 | 0.4-0.7 | ||||||||||||
固有流量特性 | 線性、等百分比、快開 | |||||||||||||
固有可調比 | 30:1 | |||||||||||||
泄漏等級 | III、IV | |||||||||||||
法蘭尺寸 | 符合JB/79.(2)94、HG2059297、GB、ANSI、JIB、DIN等標準 | |||||||||||||
閥體材質 | WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等 | |||||||||||||
閥芯材質 | 304、316、420、鈦、鎳、哈氏合金、Monel等 | |||||||||||||
工作溫度 | -40+230（常溫）、+230+450（中溫）、+450+560（高溫）、-40-196（低溫） | |||||||||||||
系列類型 | 常溫型、中溫型、低溫型。波紋管密封型、夾套保溫型、調節切斷型 | |||||||||||||
