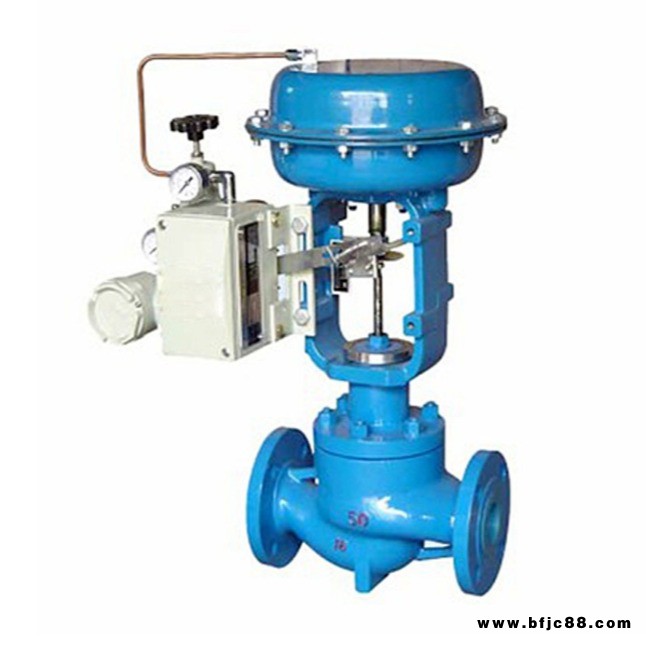

HTS氣動單座調節閥,氣動單座調節閥

?

?

HTS?單座調節閥是一種頂導向結構的調節閥，閥體流體通道呈?S?流線型，壓降損失小，流量大，?可調范圍廣，流量特性曲線精度高，閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。可用于控制各種不同壓力和溫度的流體。

技術參數和性能
型?式?直通單座鑄造球型閥
公稱通徑?40200mm
公稱壓力?ANSI?125、150、300、600
JIS?10、16、20、30、40K?PN?1.6、4.0、6.4MPa
連接型式?法蘭式：FF、RF、RJ?和?LG
標準按?ANSI?B16.5,JIS?B2201
?JB/T79.1?PN1.6MPa,JB/T79.2
凹凸面
焊接式：嵌接焊?SW(4050mm）?對接焊?BW(65200mm)
材?料?HT200?ZG25?ZG1Cr18Ni9?ZG0Cr17Ni12Mo2???1.25Cr0.5Mo?5.0Cr0.5Mo????SCPH21?SCPH61?Ti
上閥蓋常溫型（P）：-17+230?
伸長I型（E1）：?-45-17,+230+566?
伸長II型（E2）：?整體式（E2I）：-100-45
焊接式（E2W）：?-196-100
壓蓋型式?螺栓壓緊式
填?料?V?型聚四氟乙烯填料，含浸聚四氟乙烯 填料， 編織填料。

閥內組件
閥芯型式?上導向單座柱塞型閥芯。
流量特性?高精度流量特性，參考圖?2；高容量流量特性，參考圖?1；
快開特性：快開閥芯。
工作范圍?軟閥座的工作溫度和壓差參考圖?3
?司太萊堆焊的工作溫度和壓差參考圖?4
材?料?1Cr18Ni9Ti?0Cr17Ni12Mo2?司太萊堆焊

執行機構
型?式?HA?多彈簧式薄膜執行機構
膜片材料?乙丙橡膠夾尼龍?彈簧范圍?0.020.10,0.080.24MPa?供氣壓力?0.14,0.16,?0.28MPa
氣源接頭?Rc?1/4?
環境溫度?-30+70?
備注：該閥也可配用?VA5?或?VA6?和?VP?執行機構
閥作用型式?氣
開式，氣
關式。
附?件?定位器、手輪機構、氣動閥位傳送器等。

?

性?能?
泄?漏?量?金屬閥座：符合標準?ANSI?B16.104?IV?級、小于額定的?Cv?的?0.01
聚四氟乙烯閥座：符合標準?ANSI?B16.104?VI?級，小于額定的?Cv?的?10-7。司太萊堆?焊閥座，小于額定?Cv?的?Cv10-7（快開閥芯）
回?差?1（帶定位器）?3（不帶定位器）
線?性?±1（帶定位器）?±5（不帶定位器）備注：采用標準的?V?型聚四氟乙烯填料。
可調范圍?50∶1

?

?

?

? ? ? ?

? ? ? ? ? ? ? ? ??? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

? ? ? ? ? ? ? ? ?
