| 品牌 : | 中特 | 型號 : | T47H-16C |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 種類 : | 浮球式 | 公稱通徑 : | 50-2000 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 類型(通道位置) : | 直通式 |

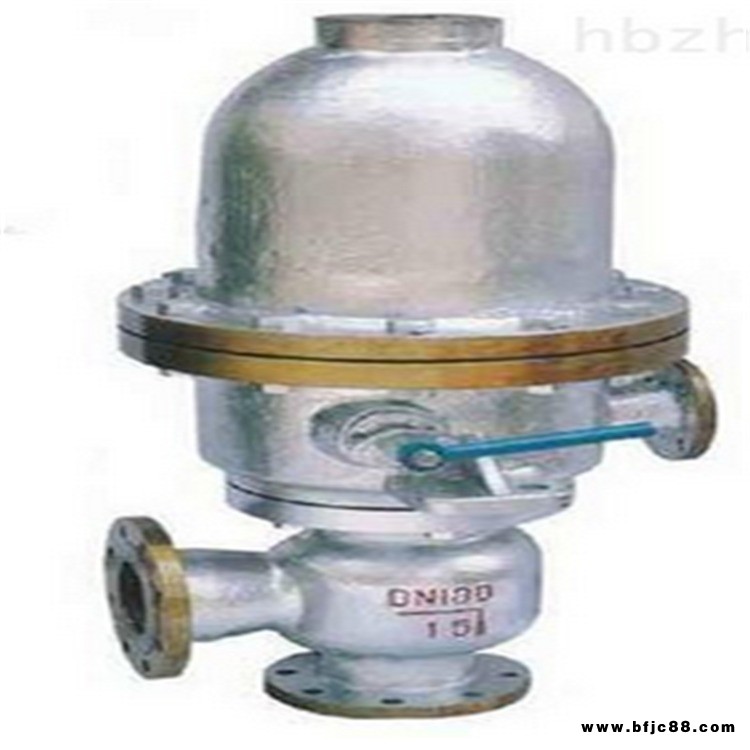

T47H-16C浮球式蒸汽疏水調節閥
安裝注意事項
1、安裝時，注意閥體上箭頭方向與管路內介質流動方向應*。
2、裝前清洗管路設備，除去雜質，以免堵塞。
3、可能發生凍結的地方，應采取防凍措施。
4、對于不帶過濾器的蒸汽疏水閥，應在閥前安裝過濾器，其過流面積不得小于通道面積的1.5倍，過濾器應設置在易于拆裝的位置。
5、浮球式疏水閥必須安裝在用汽設備 低點下方和易排水、易于檢修的地方，并盡可能集中排列，以便于管理，連接應牢固緊密。
6、英絡克浮球式疏水閥安裝完成后，需進行水壓試驗，試驗壓力與所在管道系統的試驗壓力相同。
7、安裝做法要求參見國家建筑設計標準圖集05R407《蒸汽凝結水回收及疏水裝置的選用與安裝》和廠家樣本。
工作原理 ：
?1、利用凝結水液位的變化而使浮球上升和下降，也可以手柄操作，從而驅動下部的啟閉裝置，開啟和關閉，實現排水阻氣的功能。2、該閥隨著凝結水液面上升，當浮球升到距罩蓋底平面403mm時，閥門全開使冷凝結水大量排入水箱。當浮球下降113毫米后，閥門全關，冷凝水不能流出，使浮球穩定的限制在113-403毫米的空間范圍內變化，從而使閥門達到只能排放空氣和水及高溫冷凝水，而阻止蒸汽泄漏的優越性。 3、外形尺寸較大，適用于較大背壓力且不會泄漏蒸汽，排出的凝結水是接近蒸汽壓力的飽和水，故有利于提高本閥門的設備熱效率和二次蒸汽利用的節能特點。
T47H-16C浮球式蒸汽疏水調節閥
