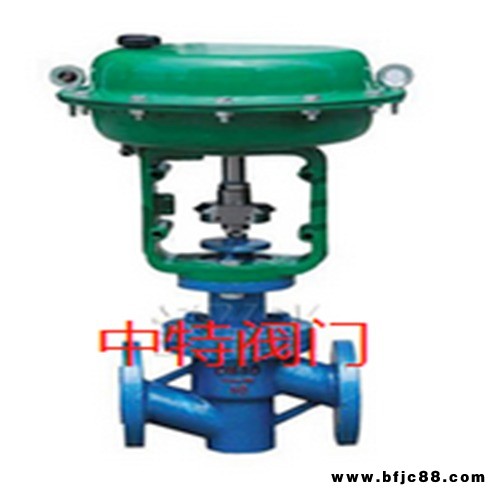

氣動薄膜隔膜調節閥概述
SZXT、SZST氣動薄膜隔膜調節閥,活塞式隔膜調節閥(簡稱氣動隔膜閥)采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離(無填料函)，閥體流路簡單、平滑、可復蓋防腐層，特別適合于要求耐腐蝕、 場合. 本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍由20~200mm，適用溫度范圍在150℃以內，泄漏量為零
氣動調節閥型號：SZXT AZST 氣動調節閥 公稱通徑：20MM-200MM 氣動調節閥使用壓力：1.6MPA -2.5MPA
氣動調節閥 連接方式：法蘭連接 氣動調節閥 形式：氣動 氣動調節閥 主要功能：控制流量
氣動調節閥介質：各種介質 氣動調節閥 材質：WCB鑄鋼 不銹鋼 氣動調節閥標準：機械部標準或定做非標
氣動薄膜隔膜調節閥產品特點
ZXT型采用多彈簧執行機構，高度及重量均可減小30%。閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。閥門關閉時，內、外泄漏量為零，特別適合于 介質或不允許污染介質的閥節。流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
氣動薄膜隔膜調節閥零件材料
主要零件材料： 閥體：HT200，ZG230~450或上述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯里材質及適用范圍
?
閥體襯里 使用溫度(℃) 適用介質
無襯里 -10~+175 適用于非腐蝕性介質
軟橡膠 -10~+85 有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠 -10~+85 適用于無機械、鹽類、 、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠 -10~+105 適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好
丁荃膠 -10~+120 防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性好
搪瓷 -10~+175 適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46 -10~+190 適用于硫酸、鹽酸、 等強腐蝕介質
氣動薄膜隔膜調節閥隔膜材質及適用范圍
隔膜材質 使用溫度(℃) 適用介質
丁荃膠(B級) -40~+100 大部分無機酸如： 、氫氟酸、 等適用，耐蝕性好，同時而各種堿和鹽類
天然膠(Q級) -50~+100 主要用于凈化水、無機鹽和烯的礦物酸介質
聚四氟乙烯 -10~+150 極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕
氣動薄膜隔膜調節閥主要技術參數
?
公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv 無襯里 9.8 19 32 48 63 108 158 270 360 518 1114
有襯里 7.8 17 28 41 55 87 127 240 311 415 1121
額定行程L(mm) 8 10 12 16 24 30 34 36 44 55 65
活塞直徑 100 125 160 250
公稱壓力PN(MPa) 0.6 1.0
固有流量特性 近似等百分
工作溫度(℃) ≤150
信號范圍Pr(KPa) 20~100、40~200、400~600
允許泄漏量 在允許壓差范圍內泄漏量為零
表中所列執行機構為標準配置，可根據工藝要求選配。
氣動薄膜隔膜調節閥安裝事項
法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-88
法蘭密封面型式：凸面
執行機構氣信號接頭：內螺紋M16×1.5
結構長度：GB12221-89
閥體法蘭端面距及法蘭標準也可按用戶指定標準制造 如：ANSI、JIS、DIN等標準
