| 品牌 : | 中特 | 型號 : | SZJHP |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 50-2000 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 配件 | 形態 : | 隔膜式 |
| 類型(通道位置) : | 直通式 | 標準 : | 國標 |
| 密封形式 : | 軟密封型 |

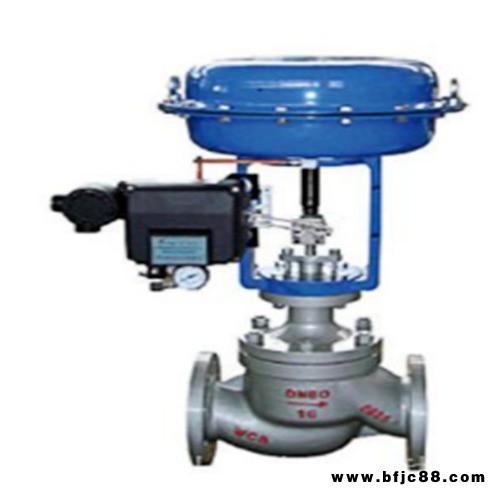

SZJHP精小型氣動薄膜單座調節閥、SZJHM氣動精小型薄膜套筒調節閥,SZJHN氣動精小型薄膜雙座調節閥采用頂導向結構，配用多彈簧執行機構.具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小等優點.
氣動精小型薄膜調節閥概述
氣動精小型薄膜調節閥分為：SZJHP氣動精小型薄膜單座調節閥、SZJHM氣動精小型薄膜套筒調節閥.SZJHN氣動精小型薄膜雙座調節閥采用頂導向結構,配用多彈簧執行機構.具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點.廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、液位保持 在給定值。特別適用于允許泄漏小且閥前后壓差不大的工作場合.
氣動精小型薄膜調節閥產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種.產品公稱壓力等級有PN16、40、64;公稱通徑范圍DN20～300。適用液體溫度由-200℃至+560℃范圍內多種檔次.泄漏量標準有Ⅳ級或Ⅵ級,流量特性為線性或等百分比.多種多樣的品格規格可供選擇
氣動調節閥型號：SZJHP SZJHMSZJHN 氣動調節閥公稱通徑：25MM-400MM 氣動調節閥使用壓力：1.6MPA -10MPA
氣動調節閥連接方式：法蘭連接 氣動調節閥形式：控制壓力,可手動調節 氣動調節閥主要功能：控制壓力
氣動調節閥介質：各種介質 氣動調節閥材質：WCB鑄鋼 不銹鋼 氣動調節閥標準：機械部標準或定做非標
氣動精小型薄膜調節閥主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、 纏繞墊片膜
蓋：A3
波紋膜片：橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
氣動精小型薄膜調節閥主要技術參數
公稱通徑DN(mm)
(閥芯直徑dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
(10) (12) (15) (20)
額定流量系數Kv 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
額定行程 10 16 25 40 60 100
信號范圍Pr(KPa) 20～100、40～200
氣源壓力Ps(KPa) 0.14～0.4
固有流量特性 直線、等百分比
固有可調比R 50：1
允許泄漏量 硬閥座：Ⅳ級、軟閥座：Ⅵ級
公稱壓力PN(MPa) 1.6、4.0、6.4
工作溫度t
(℃) 常溫型 -20～200、-40～250、-60～250
散熱型 -40～450、-60～450
高溫型 450～560
低溫型 -60～-100、-100～-200、-200～-250
