| 品牌 : | 中特 | 型號 : | U41H |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 公稱通徑 : | 50-2000 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 用途 : | 調節 | 類型(通道位置) : | 直通式 |
| 密封材料 : | 不銹鋼 |

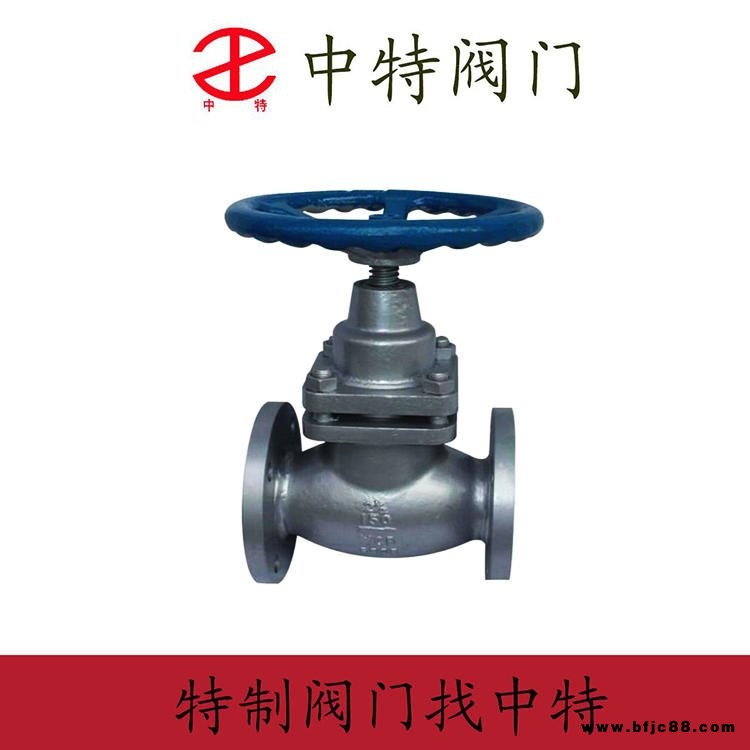

鑄鋼柱塞閥的啟閉件是圓柱形的閥瓣，密封面呈平面或圓錐面，閥瓣沿閥座的中心線上下作直線運動。根據閥瓣的移動形式，手動法蘭柱塞閥閥座通道的變化與閥瓣行程成正比例關系。手動柱塞閥開啟或關閉時，閥桿行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通道的大小變化與閥瓣的行程成正比例關系，所以非常適合于調節介質流量。
手動鑄鋼柱塞閥技術參數：
產品型號：U41H-16C、UJ41H-16C、U11SM；
公稱通徑：DN15-DN300；
材質：鑄鐵、碳鋼、不銹鋼等；
壓力：PN16-PN64；
適用介質：水、蒸汽、油品等；
傳動方式：蝸輪、氣動、電動、手動、液控。
簡介
柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。
一. 螺紋連接或承插焊連接直通式柱塞閥
1、流道：直通式
2、閥體、閥蓋為鑄鋼或鑄鋼件，柱塞、閥桿、隔離環為不銹鋼。密封圈為柔性石墨或聚四氟乙烯
3、密封環、隔離環由閥體和閥蓋連接螺栓、螺母、彈簧墊壓緊
4、靠柱塞外徑與密封環內經實現密封
5、該閥啟閉速度較慢
二.對焊接連接直通式柱塞閥
1、流道：直通式
2、閥體、閥蓋材料為鑄鋼
3、其他結構特點同序號
三.法蘭連接直通式柱塞閥
1、流道：直通式
2、閥體、閥蓋為鑄鋼或鑄鋼件，柱塞、閥桿、隔離環為不銹鋼。密封圈為柔性石墨或聚四氟乙烯
3、密封環、隔離環由閥體和閥蓋連接螺栓、螺母、彈簧墊壓緊
4、靠柱塞外徑與密封環內經實現密封
5、該閥啟閉速度較慢
四.法蘭連接壓力平衡直通式柱塞閥
1、流道：直通式
2、閥體、閥蓋為鑄鋼件：閥桿、柱塞、隔離環為不銹鋼；密封環、填料為柔性石墨或聚四氟乙烯；閥桿螺母為銅合金
3、密封環、隔離環靠閥體和閥蓋的連接螺栓、螺母及彈簧墊圈壓緊
4、靠柱塞的外徑與密封環內徑實現密封
5、柱塞為空心，上下腔有通孔，閥桿用上密封套和螺母連接，使柱塞上下腔壓力平衡，啟閉時省力。不過閥桿要有上密封和填料密封
6、該閥啟閉速度較慢
五.截止閥形柱塞閥
1、流道：直通式
2、閥體、閥蓋、柱塞體為鑄鋼；閥桿、柱塞壓環為不銹鋼；密封環、填料為柔性石墨或聚四氟乙烯
3、閥體與柱塞密封環配合處鑲有不銹鋼襯套
4、密封環用柱塞壓環壓緊在柱塞體上
5、靠柱塞密封環的外徑和閥體襯套的內徑配合實現密封
6、閥體、閥蓋用螺栓連接，密封用墊片
7、閥桿密封用填料和上密封，壓緊填料就可以實現密封
8、閥桿傳動用閥桿螺母，旋轉手輪就可以啟閉閥門
9、該種結構的柱塞閥比常規柱塞閥啟閉速度快
六.法蘭連接雙閥座壓力平衡直通式柱塞閥
1、流道：雙口直通式
2、閥體、上閥蓋、下閥蓋均為鑄鋼件；閥桿，柱塞，隔離環為不銹鋼；密封環，填料為柔性石墨或聚四氟乙烯
3、密封環、隔離環柱塞導向套用上、下閥蓋，螺栓、螺母、彈簧墊圈壓緊在閥體內
4、柱塞可在上下密封環和導向套內上下運動，導向套上設有壓力平衡孔，介質壓力可由小孔進入導向套下腔。靠柱塞的雙密封面和閥體內的雙密封環就可實現密封
5、該閥為雙閥座密封柱塞閥，可通過較大流量，由于柱塞較短，啟閉速度比常規的柱塞閥大些
6、閥桿密封采用上密封和填料，壓緊填料壓蓋就可實現閥桿密封
7、閥桿螺母鑲在商上閥蓋上旋轉手輪就可帶動柱塞閥啟閉
七 內螺紋連接直角式柱塞閥
流道：直角式
八. 法蘭連接直角式柱塞閥
流道：直角式
九.法蘭連接壓力平衡直角式柱塞閥
流道：直角式
