| 品牌 : | 中特 | 型號 : | SCARX |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 角式 | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 轉速 : | 100 |
| 標準 : | 國標 | 外形 : | 微型 |
| 流動方向 : | 單向 | 零部件及配件 : | 閥體 |
| 驅動方式 : | 手動 | 適用介質 : | 水 |
| 類型(通道位置) : | 直通式 |

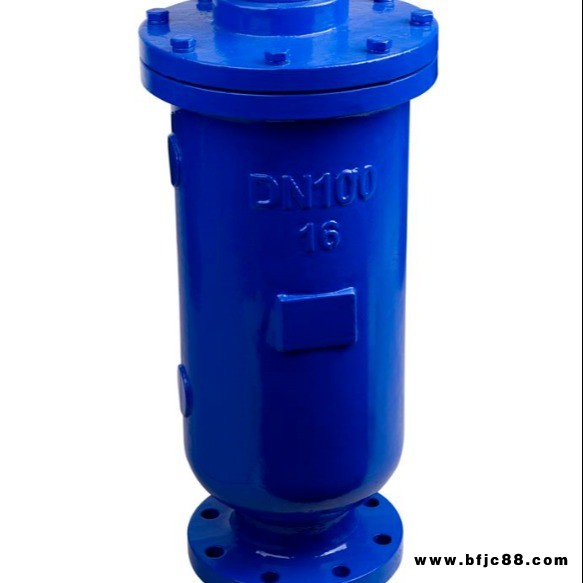

CARX（WFKPQ42X）污水復合式排氣閥
一?結構與用途
SCAR污水復合式排氣閥為圓筒式閥體，其內部主要由不銹鋼浮球及塞頭SCAR污水復合式排氣閥用于污水管道上的點或有閉氣的地方，來排除污水管道內氣體來疏通管道，使管道運轉正常，如不裝此閥，管道會出現閉氣，使污水流速受到氣阻，甚至還會中斷。污水復合式排氣閥原理與復合式排氣閥相同，只是將結構略作改動，即將閥體加長，杠桿結構稍微改動。這樣將控制部分降低，使污物只在閥體下部，不會纏繞上部排氣部分個結構，不影響排氣，不致水漏。
壓力等級：PN10
公稱通徑：DN50250mm
二?污水復合式排氣閥作用原理
管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，?當空 完時，污水進入閥內把球浮起，傳到活瓣到關閉。管內在運作時會自然產生少量氣體會集中到管內上部到相當程度，閥內污水與球隨時下降，氣從小孔排出。
三?零部件材質
1．?械桿B：不銹鋼，錫青銅
2．?活塞：不銹鋼，錫青銅
3．?頂塞：鋁青銅+橡膠
4．?杠桿A:不銹鋼，錫青銅
5．?墊圈環：合成橡膠
6．?導套：不銹鋼，鑄黃銅
7．?杠桿架：不銹鋼，鑄黃銅
8．?浮球：不銹鋼
9．?閥蓋/閥體/排氣帽：灰鑄鐵QT400-15
?
?
? ? ? ?
? ? ? ? ? ? ? ? ??
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
? ? ? ? ? ? ? ? ?
