| 品牌 : | 中特 | 型號 : | QB1 |
| 壓力環境 : | 常壓 | 工作溫度 : | 真空 |
| 形態 : | 柱塞式 | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 驅動方式 : | 手動 | 適用介質 : | 水 |
| 類型(通道位置) : | 直通式 |
【簡單介紹】
排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。

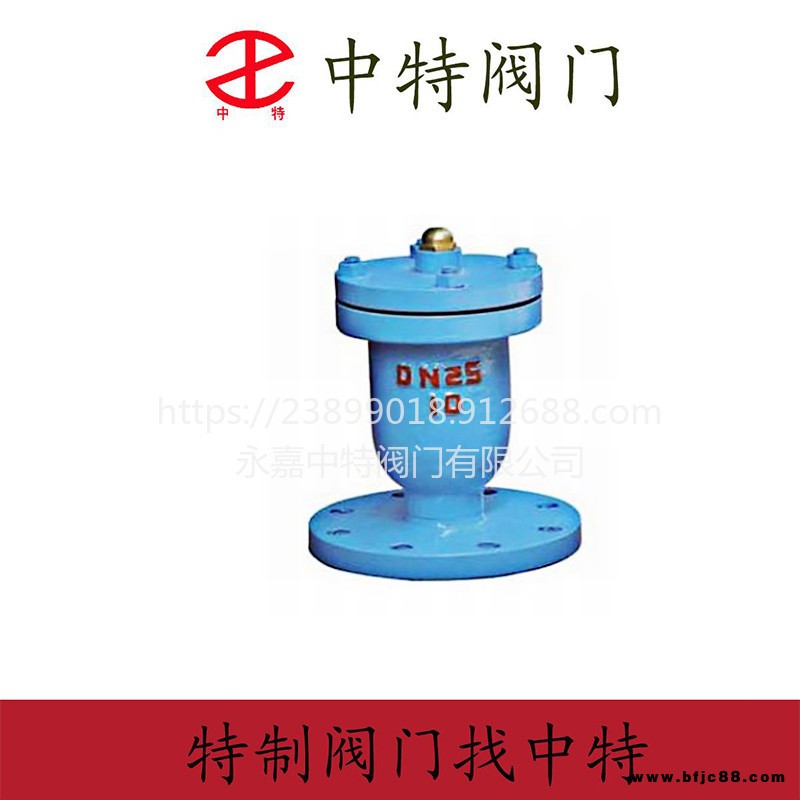

QB1法蘭式單口排氣閥作用原理：
當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。
QB1法蘭式單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。用于小口徑管道上管子為φ50-200,它作為管道的排氣作用,使管道不會出現閉氣、氣阻,如水泵停電時管內隨時會出現負壓力,自動吸氣可保護管道安全。
QB1用途及主要性能規范：
1、排氣閥適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。
2、安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以 驗停水。
3、如需方求方本排氣閥法蘭大小尺寸如變動，請在合同上注明法蘭連接尺寸。
QB1主要零配件 |
| 12345678閥體空心球密封墊閥蓋排氣咀墊圈螺母雙頭螺柱 ? |
?
QB1主要外形連接尺寸 |
| 型號公稱通徑Dg主要及連接尺寸閥體材料DD1D2H介質QB1-10法蘭式30水鑄鐵、鑄鋼2水鑄鐵、鑄鋼25水鑄鐵、鑄鋼QB1-10絲口式1/2"???280水鑄鐵、鑄鋼3/4"???280水鑄鐵、鑄鋼1"???280水鑄鐵、鑄鋼11/4"???280水鑄鐵、鑄鋼11/2"???280水鑄鐵、鑄鋼 |
