| 品牌 : | 中特 | 型號 : | H72H- |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 結構形式 : | 對夾式 |
| 公稱通徑 : | 50-2000 | 適用介質 : | 水 |
| 形態 : | 對夾式 | 壓力環境 : | 高壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 |
產品簡介
產品說明：
一、產品用途

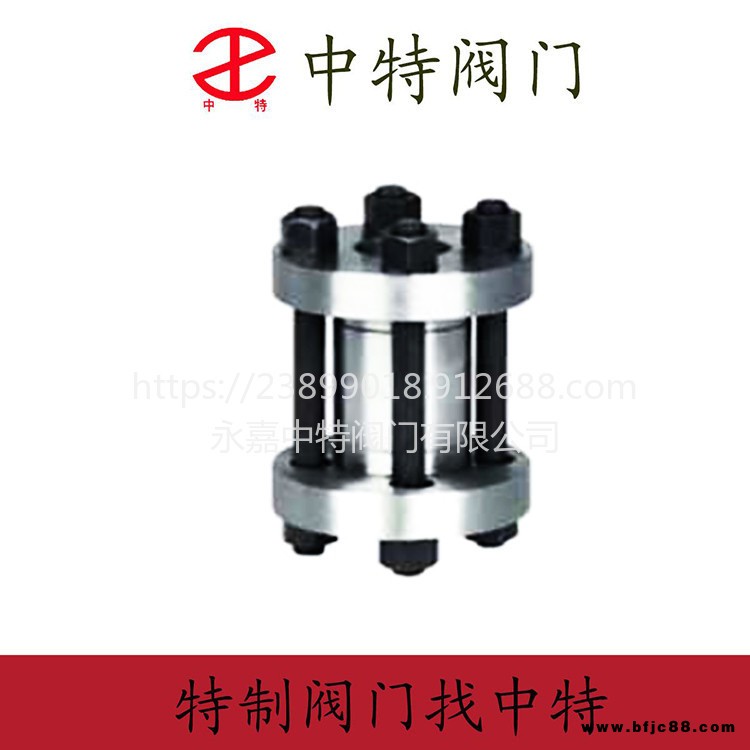

H72H對夾立式高壓止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣并用來阻止介質逆向流動的自動閥門。
詳細介紹
產品說明：
一、產品用途
H72H對夾立式高壓止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣并用來阻止介質逆向流動的自動閥門。
止回閥定義
對夾立式高壓止回閥 止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的 閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。
2止回閥作用
止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。不宜用于含有固體顆粒和粘度較大的介質。
3主要性能規范
型號 公稱壓力（Mpa） 試驗壓力（Mpa） 工作壓力
(MPa) 工作溫度
(℃) 工作介質
強度 密封
H72H-160 16 24 17.6 16 ≤200 氨、氫、銅銨，
堿液
H72H-320 32 48 35.2 32 ≤200
H72W-220R 32 33 24.2 22 ≤200 尿素、
H72W-320R 32 48 35.2 32 ≤200
4主要零件材料
零件名稱 閥座、閥瓣 閥蓋 閥體 O形圈
H72Y-160/H72Y-320 鉻鋼 碳鋼 鉻鋼 氟26-41橡膠
H72W-220R/H72W-320R 鉻鎳鉬不銹鋼 -
5主要尺寸及重量
型 號 公稱通徑 尺寸(mm）
D D1 d Z-M L L1 重量/㎏
H72H/Y/W
160/220 10 95 42 10 M24×2 60 155 3.4
15 95 42 12 M24×2 60 158 4.1
25 105 50 15 M33×2 68 163 6.9
32 115 62 25 M42×2 80 180 8.0
40 165 88 32 M52×2 90 230 15
50 165 88 39 M64×3 115 265 27
65 200 116 53 M80×3 140 315 49
80 225 138 60 M100×3 160 360 88
100 260 160 76 M125×4 180 420 91
125 300 195 90 M155×4 200 460 115
150 330 212 120 M175×4 220 500 145
H72H/Y/W
220/320 10 95 42 10 M24×2 60 155 3.4
15 105 50 12 M33×2 68 158 4.5
25 115 62 23 M42×2 80 180 7.3
32 135 70 29 M48×2 90 200 8.7
40 165 88 34 M52×3 115 255 17
50 200 116 53 M80×3 140 300 30
65 225 138 60 M100×3 160 345 56
80 260 160 68 M125×4 180 410 92
100 300 195 85 M155×4 200 470 109
125 330 212 120 M175×4 220 510 135
150 400 250 135 M215×6 240 570 160
