| 品牌 : | 中特 | 型號 : | H77H |
| 材質 : | 不銹鋼 | 連接形式 : | 對夾 |
| 加工定制 : | 是 | 結構形式 : | 蝶式 |
| 公稱通徑 : | 50-2000 | 適用介質 : | 水 |
| 形態 : | 蝶式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 |

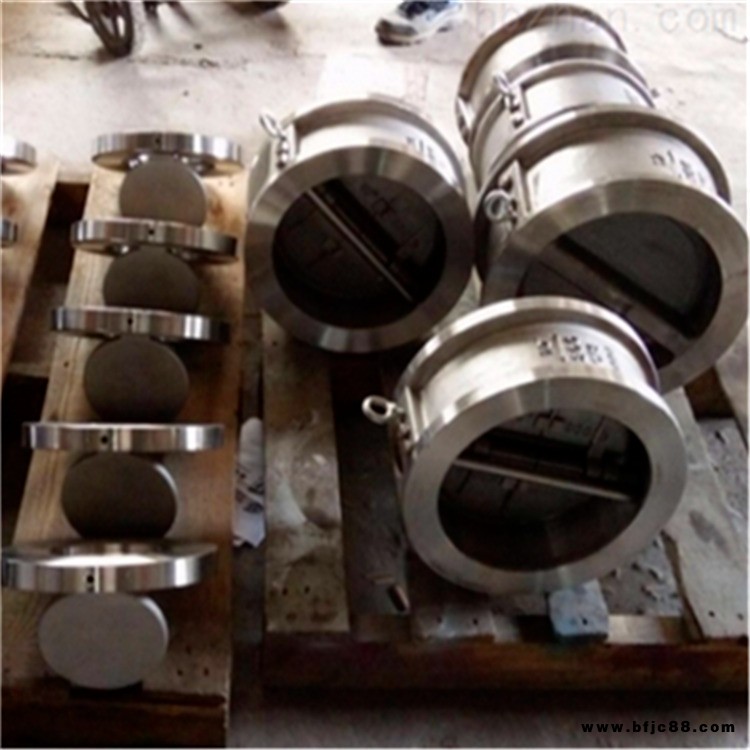

蝶形對夾式止回閥
是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）、升降式止回閥（沿軸線移動）、蝶式止回閥（沿中心旋轉）。
蝶形對夾式止回閥工作原理：
本閥門在使用過程中，介質按圖示箭頭方向流動。
1.當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
2.閥體及閥瓣的密封面采用不銹鋼堆焊。
3.本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。
對夾式蝶形止回閥產品應用：
用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。 止回閥根據材質的不同，可以適用于各種介質的管路上。 止回閥安裝在管路上，即成為這一完整管路的流體部件之一，其閥瓣啟閉過程就要受它所處系統瞬變流動狀態所影響；反過來，閥瓣的關閉特性又對流體流動狀態產 作用
對夾式蝶形止回閥主要零件材料：
零件名稱 | 閥體、閥蓋、閥瓣 | 密封面 | 搖桿 | 銷軸 | 墊片 |
零件材料 | 碳鋼 | 堆焊硬質合金 | 碳鋼 | 鉻不銹鋼 | 柔性石墨+304 |
可能發生的故障、原因及消除辦法：
1、閥體和閥蓋連接處滲漏:
(1)螺母擰得不緊或松緊不均勻,可重新調整之。
(2)法蘭密封面上有損傷或積有污物，應進行修整密封面或清除污物。
(3)墊片損壞，應更換新墊片。
2、閥瓣與閥座密封面處滲漏
(1)密封面間夾有污物，可清洗干凈。
(2)密封面有損傷，重新研磨或重新堆焊及加工。?
止回閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
