| 品牌 : | 中特 | 型號 : | CKH643H |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 50-2000 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |

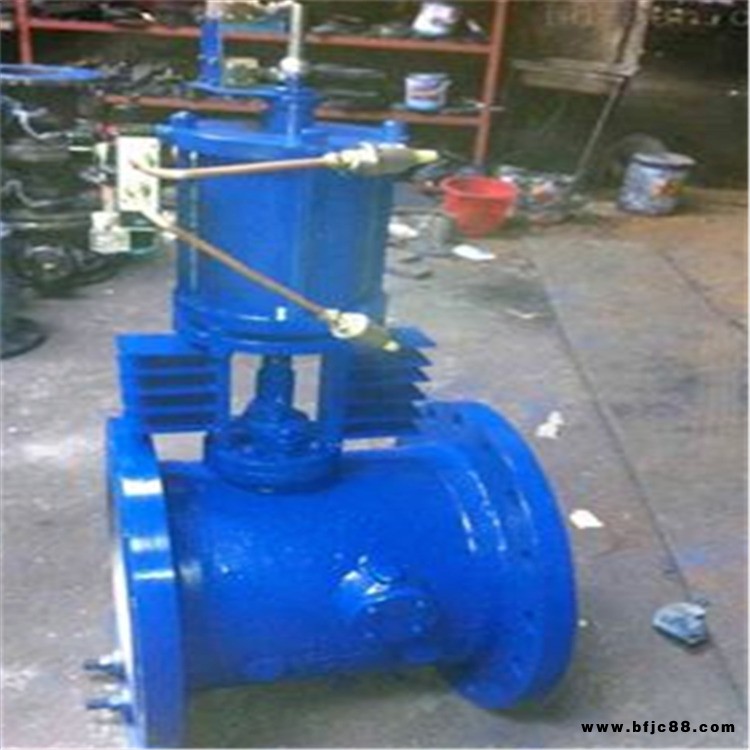

CKH643H快速抽氣止回閥是保護汽輪發電機組的專用快關閥門，其作用是防止汽輪機組在突然甩負荷時汽輪機內壓突然降低，抽汽管和各種熱器內蒸汽倒流入汽輪機內造成在每分鐘3000多轉高速旋轉的汽輪機葉片突然打反車運轉，而造成將汽輪機葉片打碎，毀壞汽輪發電機的惡性事故，并防止加熱器系統管道泄露使水從抽汽管路進入汽輪機內而發生水擊事故。
CKH643H快速抽氣止回閥工作原理：
? ? ? ?當汽輪機工作時，電磁鐵得電，高壓油（壓縮空氣）經電磁閥進入抽汽止回閥的動作油（氣）缸的有桿腔推動活塞向上移動，閥瓣在介質的壓力打開，動作油缸的無桿腔通過電磁閥回油，氣動則通過快速排氣閥排氣。電磁鐵失電高壓油（壓縮空氣）經電磁閥進入抽汽止回閥的動作油（氣）缸的有桿腔，使閥瓣快速關閉，并保持油（氣）缸內的壓力。
快速抽氣 止回閥產品特點：
1、自由擺動的閥瓣；閥瓣在體腔內，以連接銷軸，在介質的作用下，可以自由擺動。
2、自動調整閥瓣和閥瓣聯臂；閥瓣和閥瓣聯臂的安裝位置可以自由調整。
3、傾斜閥座的設計；閥座密封面傾斜一角度，更便于閥瓣自動復位，密封可靠。
4、平衡軸結構；外部加一平衡軸，使介質流動平穩，減少閥瓣抖動和噪聲。
5、流線型閥體的設計；閥體內腔采用流線性結構設計，使介質流動平穩，不產生渦流。
6、外側杠桿；外側設一傳動杠桿，便于傳動力矩。
7、動力缸操作。外加驅動油缸，保證閥門快速關閉，防止介質倒流。?
快速抽氣 止回閥安裝和保養:
在安裝前要清洗閥門內腔的污垢與灰塵，以確保使用效果。?
本閥安裝方向依介質流向與閥體箭頭*,法蘭尺寸GB9113標準
管道進行強度試驗時，應將閥門打開。?
本廠產品出廠前經嚴格試驗合格，請勿隨意擰動產品各部位的部件。?
閥門如長時間庫存時，應注意保存在干燥的倉庫內，并定期做好防銹工作。
快速抽氣止回閥主要概述：
抽氣止回閥在大多數實際使用中，定性地確定用于快速關閉，而在止回閥關閉的瞬間，介質是方向流動的，隨著閥瓣的關閉，介質從 倒流速度迅速降至零，而壓力則迅速升高，即產生可能對管路系統有破壞作用的“水錘”現象。對于多臺泵并聯適用的高壓管路系統，止回閥的水錘問題更加突出。水錘是壓力管道中瞬變流動中的一種壓力波，它是 由于壓力管道中流體流速的變化而引起的壓力升躍或下降的水力沖擊現象。其產生的物理原因是流體的不可壓縮性、流體運動慣性與管道彈性的綜合作用結果。為了防止管道中的水錘隱患，多年來，人們在止回閥的設計中，采用了一些新結構、新材料，在保證止回閥適用性能的同時，將水錘的沖擊力減至 小方面取得了可喜的進展。
