| 品牌 : | 中特 | 型號 : | HQ41X-10 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 50-2000 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |

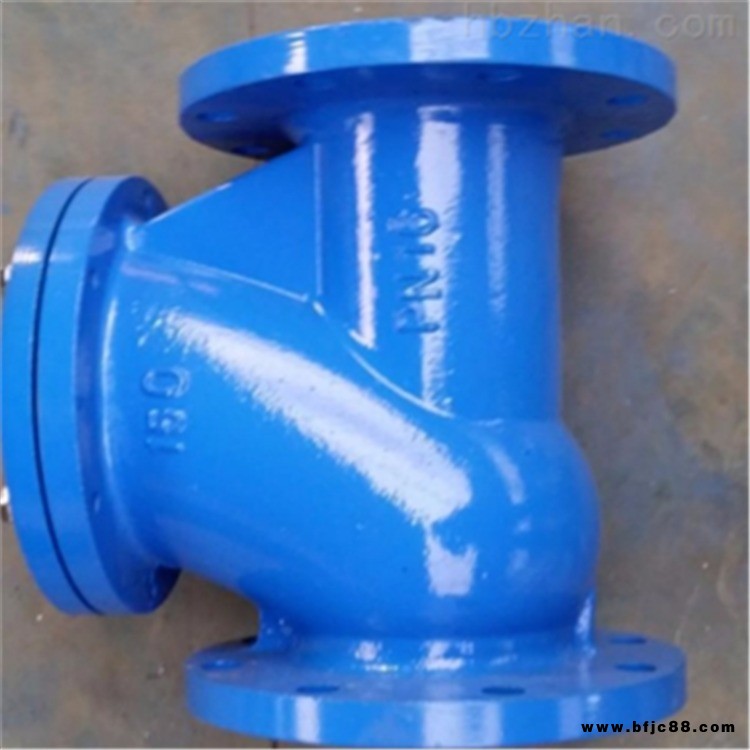

滑道滾球式止回閥
閥采用橡膠皮滾動球為閥瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲市關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水龍頭損失比旋啟式小50%，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0-80℃。可安裝于水泵出水口處，以防止倒流及水錘對泵損害。
滑道滾球式止回閥產品用途：? ? ? ? ? ?
? ? ? ? HQ41X滑道滾球止回閥采用了橡膠皮滾球作為止回閥瓣特點，在介質或介質壓力的作用下，可在閥體內的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能良好，消聲式關閉，不會產生水錘。HQ41X滑道滾球止回閥的閥體設計采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%，水平或垂直安裝均可，可用于冷水、熱水、工業用水及生活污水管網，HQ41X滑道滾球止回閥更適合安裝在潛水排污泵的進出口，介質溫度為0～80℃。為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥，?
滑道滾球止回閥主要零部件材料：
滑道滾球止回閥主要技術參數：
型號 | 公稱壓力MPa | 試驗壓力PSMPa | 工作溫度℃ | |
殼體 | 密封 | |||
HQ41X-10/16 | 1.0 | 1.5 | 1.1 | ≤80 |
1.6 | 2.4 | 1.76 | ||
標準
編輯
1）產品標準
《通用閥門 鐵制旋啟式止回閥》GB/T 13932-92
《通用閥門 鋼制旋啟式止回閥》GB 12236 -2008
《通用閥門 鐵制截止閥與升降式止回閥》GB 12233 -2006
《對夾式止回閥》JB/T 8937-2010
《鋼制閥門 一般要求》GB/T 12224-2005
《閥門的檢驗與試驗》JB/T 9092-1999
2）工程標準
《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002
《通風與空調工程施工質量驗收規范》GB50243-2002
故障處理
閥瓣打碎
引起閥瓣打碎的原因是
止回閥前后介質壓力處于接 衡而又互相“拉鋸”的狀態，閥瓣經常與閥座拍打，某些脆性材料（如鑄鐵、黃銅等）做成的閥瓣就被打碎。
預防的辦法是采用閥瓣為韌性材料的止回閥。
介質倒流
介質倒流的原因有
①密封面破壞；②夾入雜質。
修復密封面和清洗雜質，就能防止倒流。
