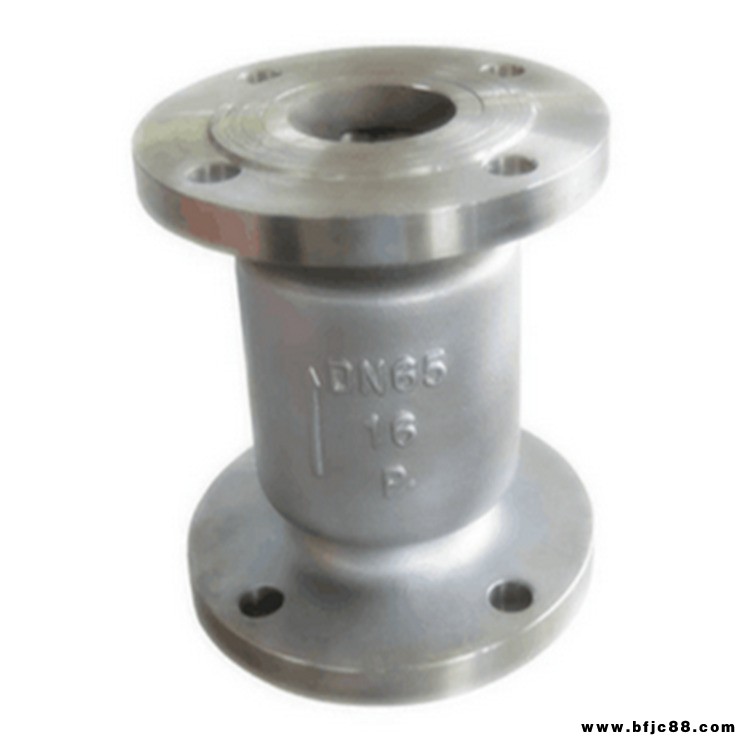

H42W升降式止回閥
閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

結構特點
1、上、下閥體用法蘭連接
2、制造和驗收條件按JB450的規定。
3、高壓升降止回閥的閥瓣、閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
4、不宜用于含有固體顆粒和粘度較大的介質。

工作原理：
正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使立式升降止回閥關閉，阻止介質逆流，故起止回作用。立式升降止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使立式升降止回閥開啟。立式升降止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

H42W升降式止回閥特點：
1、動作靈敏、密封性能好；
2、整體結構、簡單緊湊、造型美觀；
3、使用壽命長、可靠性高。
4、水平管道或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力小；
