| 品牌 : | 中特 | 型號 : | H61Y |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 50-2000 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 高壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 直通式 |

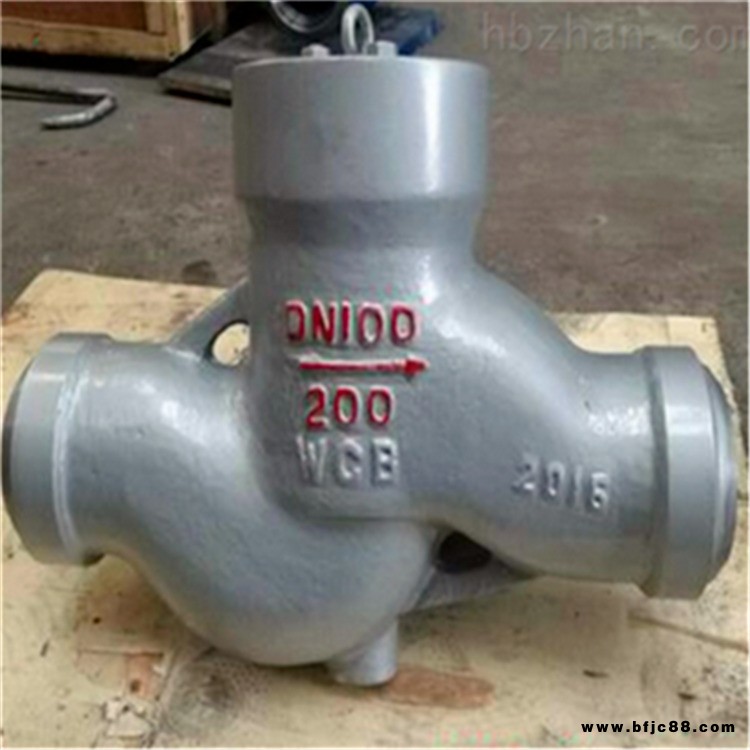

H61Y 高溫高壓電站止回閥啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。高壓止回閥設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為。支管兩端為對焊連接，適應不同的接管要求。閥門耐壓部件選用優質耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。
高溫高壓電站止回閥產品特點：
1、高壓止回閥設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為
3、支管兩端為對焊連接，適應不同的接管要求。
4、閥門耐壓部件選用優質耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。
5、閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
6、閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
7、內裝式的銷軸結構，減小外泄漏點，使用更可靠。
執行標準：
設計制造標準：ASME B16.34 E101
結構長度標準：ASME B16.10 E101
壓力溫度等級：ASME B16.34 E101
試驗檢驗標準：API598 E101
H61Y 高溫高壓電站止回閥主要性能范圍：
序號 NO. | 零件名稱 Part ? Name | 碳鋼系列 Carbon ? Steel | 合金鋼系列 Alloy ? steel | 不銹鋼系列 ? Stainless Steel | |
ASTM | |||||
1 | 閥體/Body | A216/WCB | A217/WC9 | A351/CF8 | A351/CF3M |
2 | 閥座/ Seat Ring | A105 | A182/304 | A182/304 | A182/316L |
3 | 閥瓣/Disc | A105 | A182/F304 | A182/F304 | A182/F316L |
4 | 搖桿/Hinge | A216/WCB | A217/WC9 | A351/CF8 | A351/CF3M |
5 | 自密封川/Pressure ? Seat | 304+夾柔性石墨/軟鋼 | 316+夾柔性石墨（或軟316） | 316L+夾柔性石墨（或軟316L） | |
6 | 銷軸/Hinge Pin | A182F6 | A182/F304 | A182/F304 | A182/F316L |
7 | 閥蓋(芯)/Bonnet | A216/WCB | A217/WC9 | A351/CF8 | A351/CF3M |
8 | 螺柱/Stud | A193/B7 | A193/B16 | A193/B8 | A193/B8M |
9 | 六角螺母/ Nut | A194/2H | A194/7 | A194/8 | A194/8 |
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 水、蒸汽、油品、 、 等 | ||
適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～450℃ | ||
主要零件材料：
型號 | 零件名稱 | |||||||
閥體 | 閥瓣 | 彈簧 | 閥桿 | 填料 | 壓板 | 閥蓋 | 鎖緊螺母 | |
H61H－250 H61H－320 | A216/WCB | A105 | 彈簧鋼 | A182/F6a | 304+夾柔性石墨 | A216/WCB | A216/WCB | A194/2H |
H61Y-P54100V ? H61Y-P57170V | A217/WC9 | A182/F22 | 彈簧鋼 | A182/304 | 304+夾柔性石墨 | A217/WC9 | A217/WC9 | A194/7 |
H61Y 高溫高壓電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上作防止介質回流的裝置。
