| 品牌 : | 中特 | 型號 : | Q347F |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | 50-2000 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 |
產品詳情

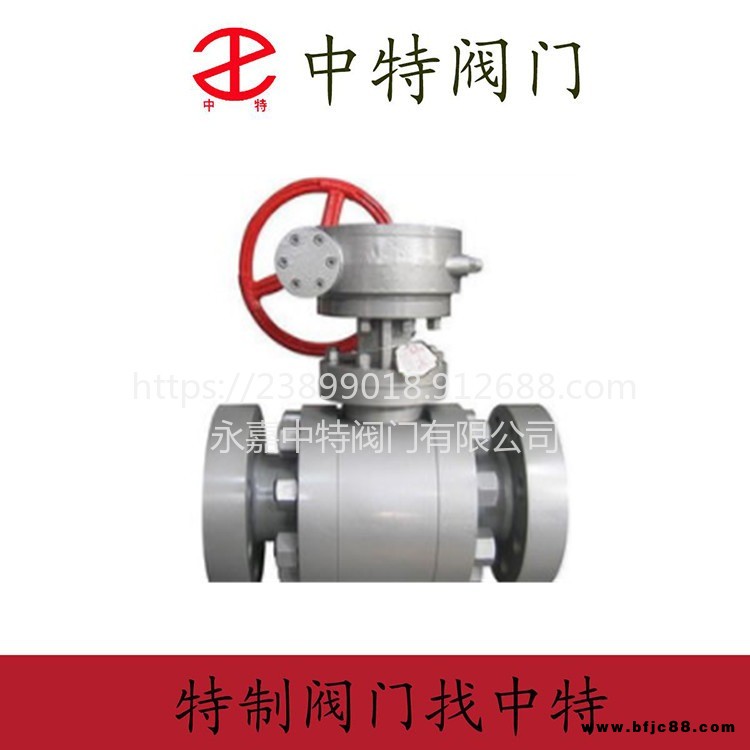

Q347F鍛鋼固定球閥產品介紹：
設計特點與執行標準：
1、設計、制造 按API 6 D;
2、結構長度按ANSI BI6.10;
3、連接法蘭：ANSI BI6.5MSS-SP44;
4、閥門檢查和試驗按API STD.598;
5、承插端符合ASME B16.11;
6、螺紋連接端(NPT)符合ANSI/ASME B1.20.1
主要的設計特點有：全徑/縮徑;90度定位和帶鎖結構;特殊形式的“Y”頭手柄;防火和防靜電設計,一對相向的蝶形彈簧;防吹出閥桿;閥桿中部雙重密封結構;螺栓、螺紋墊片密封閥蓋
閥門的安裝與其他機械設備安裝一樣，有一個安裝姿態問題，閥門安裝正確姿態應是內部結構型式符合介質的流向，安裝姿態符合閥門結構型式的特定要求和操作要求。另外，正確姿態含有整齊劃一，美觀大方之感，它是現代藝術造型中，技術性與藝術性兩者有機的結合。
Q347F鍛鋼固定球閥產品結構及用途
三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能;標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能;利用自帶的排放閥，閥體中腔可向外排放;樞軸采用防吹出保護結構，有效地防止泄漏;低磨擦系數的軸承，使得扭矩減少到小，便于閥門啟閉;閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、冶金、等行業。
Q347F鍛鋼固定球閥主要性能規范
試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級(Class)
1.6 2.5 4.0 6.4 10.0 16.0 25.0 150 300 400
強度試驗 2.4 3.8 6.0 9.6 15.0 24 37.5 3.1 7.8 10.2 15.3 23.1 38.4
密封試驗 1.8 2.8 4.4 7.0 11.0 17.6 27.5 2.2 5.6 7.5 11.2 16.8 28.1
氣密試驗 0.5-0.7
工作溫度 PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質 C：水、油、蒸氣
Q347F鍛鋼固定球閥主要零件材質
零件名稱 材料
材料代號 C L P R
閥體 閥蓋 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
球體 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
螺柱 螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
