| 品牌 : | 中特 | 型號 : | Q647H |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | 200-300 |
| 適用介質 : | 噴煤粉 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 用途 : | 放料 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 壓縮機 |

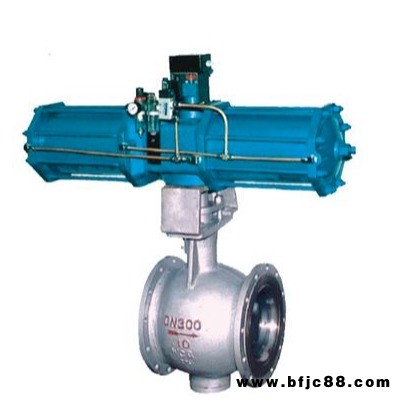

Q647H氣動硬密封卸灰球閥
Q647H氣動硬密封卸灰球閥又可稱為氣動噴煤粉球閥，采用氣動驅動法蘭連接固定球設計，是根據客戶 工況研制的一款專用于控制粉塵、粉末、石灰等介質的專用產品，本閥特別適用于高爐煤粉噴吹、空氣管路等系統，由于產品穩定性好、質量 可靠深受客戶好評，閥座帶磨損自動補償裝置，能夠保證閥門的密封效果，優質材質制造的密封圈，具有高溫、耐磨、使用壽命長等優點，廣泛的應用在石油、化工、電力、煤礦、冶金等行業。
一：Q647H氣動硬密封卸灰球閥制作工藝?
1、卸灰球閥球面進行硬化處理，提高球面的抗耐磨性。http://www.zhongtefamen.com/qiufa/20190414/1679.html
2、采用單閥座設計，在閥體中腔不形成獨立空間，排除了粉煤灰等介質在中腔的累積與球面摩擦的可能。卸灰球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。 氣動卸灰球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥 適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和 等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、 和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
二：Q647H氣動硬密封卸灰球閥作用
卸灰球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。 氣動卸灰球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 氣動卸灰球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門。
??
三：Q647H氣動硬密封卸灰球閥說明書
1、 范圍：本說明書適用于法蘭連接端的電動(或氣動)球閥。
2、 組成：由電動(或氣動)執行機構(20)與球閥閥體部分組成，其連接靠支架(18)和連接軸(17)。
3、使用限制 溫度和壓力限制
l 銘牌顯示有球閥在 和 小操作溫度下所允許的 操作壓力。
l 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在-290C到 2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。
l 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的 工作壓力。(例如：PN4.0，表明其操作溫度在-290C380C時的 工作壓力為40 Bar(4.0MPa))。 l 電動或氣動執行機構的注意事項參見其相應的說明書。
4、 安裝
1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2)、安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。
3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5)、本類閥應安裝在管道的水平方向或垂直方向。
6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
5、操作和使用
1)、操作前須確認管路和閥已被沖洗過。
2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。
3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態;指示箭頭與管線垂直時，閥門為關閉狀態。
6、 維修
擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
注意:
球閥在關閉狀態下，閥體內部依舊存在受壓流體
維修前，解除管線壓力并使閥門處于打開位置
維修前，斷開電源或氣源
四：Q647H氣動硬密封卸灰球閥結構特點
卸灰球閥三通電動球閥球閥球閥在管路中主要用來做切斷、分配和改變介質的流動方向。 卸灰球閥按結構形式可分：浮動球式、固定球式、彈性球式.
卸灰球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，卸灰球閥與其它閥門種類相比，具有角行程輸出扭矩，開啟迅速、平穩可靠，適用廣泛。
卸灰球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕,在各行業得到廣泛的應用。
卸灰球閥的選型適用原則和選用須知電動球閥的選型適用原則和選用須知
卸灰球閥的工作原理是靠旋轉球體來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
卸灰球閥采用浮動式結構，球芯為精密鑄件，外表鍍硬鉻處理，閥座采用金屬或增強聚四氟乙烯材料，流道口與管道口徑相同，流通能力極大，流阻極小，關閉時無泄漏，一般做開關閥使用，特別適用于高粘度、含纖維、顆粒狀介質。
卸灰球閥采用固定式結構，球芯上開有V型切口，可實現比例調節，流量特性為近似等百分比。
卸灰球閥產品結構特點
1.使用壽命長、密封環選用自潤滑聚四氟乙烯材料。卸灰球閥球體與密封環微摩擦，有效提高使用壽命。
2.體積小，重量輕，易于安裝保養。
3.卸灰球閥結構可任意方向安裝與管路的任何部位。
4.卸灰球閥接疊軸向填料，達到防腐A級密封工作溫度-28300的石油、化工、火力電站等各種工況的管路上，切斷或接通介質適用介質為：水、蒸汽、油品、 、 、尿素等腐蝕性和強氧化性介質。操作方式有：手動、氣動、電動、液動和氣液聯動等。
