| 品牌 : | 中特 | 型號 : | D363H-10C |
| 結構形式 : | 偏置板式 | 加工定制 : | 是 |
| 材質 : | 鑄鋼 | 連接形式 : | 焊接 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直角式 | 口徑 : | 50-2000 |
| 公稱通徑 : | 50-2000 |

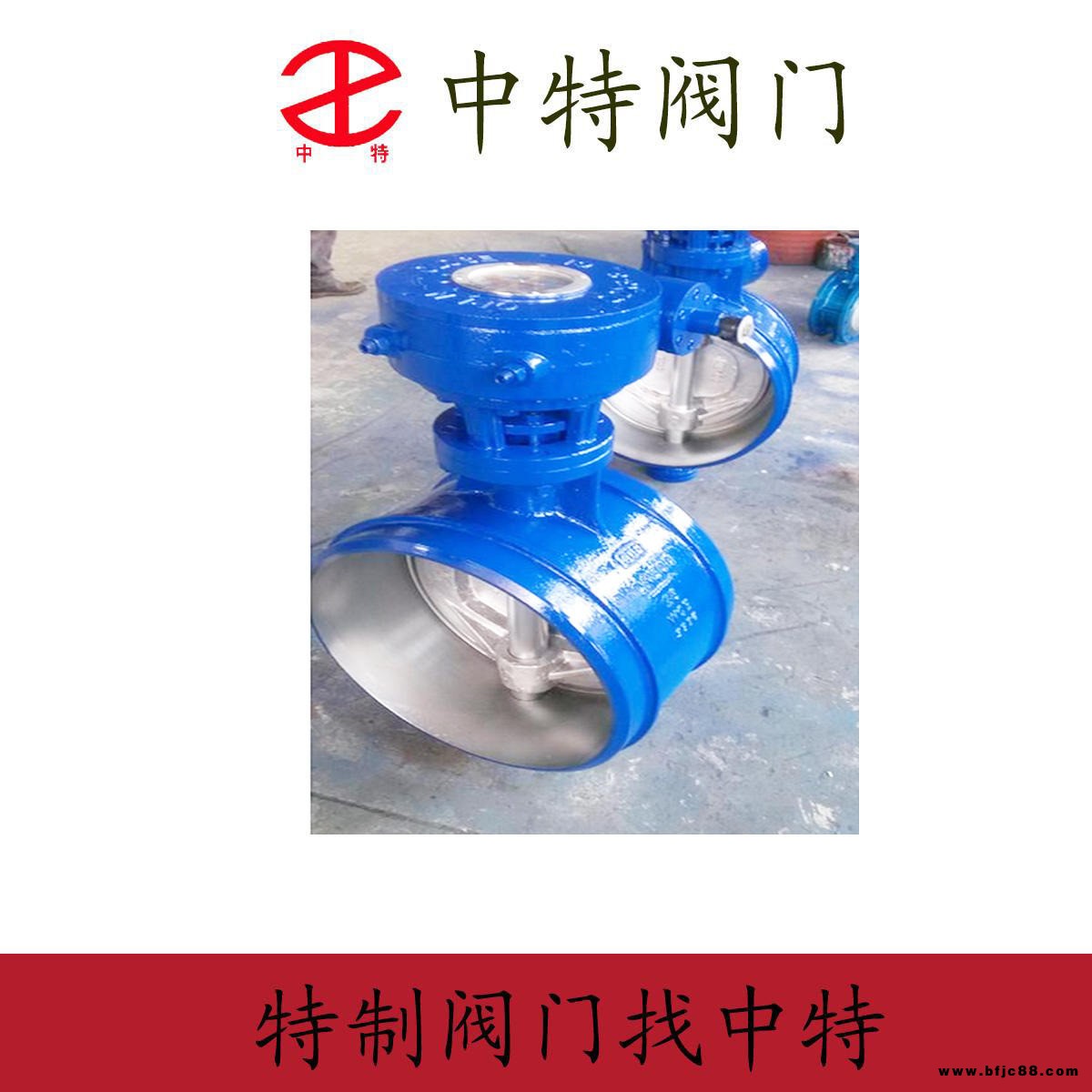

2.D363H-10C鑄鋼硬密封焊接蝶閥
D363H-10C,10P,16C鑄鋼硬密封焊接蝶閥,不銹鋼硬密封對焊蝶閥,渦輪硬密封焊接蝶閥
對焊式蝶閥型號：D363H | 對焊式蝶閥公稱通徑：50MM-1000MM | 對焊式蝶閥使用壓力：1.6MPA -2.5MPA |
對焊式蝶閥連接方式：法蘭連接 | 對焊式蝶閥形式： 蝸輪 | 對焊式蝶閥主要功能：起開關作用 |
對焊式蝶閥使用介質：水 油品 蒸汽 | 對焊式蝶閥材質：鑄鋼 不銹鋼 | 對焊式蝶閥標準：機械部標準或定做非標 |
D363H對焊式硬密封蝶閥被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上。采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，作調節流量和載斷流體使用，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
D363H-10C,10P,16C鑄鋼硬密封焊接蝶閥,不銹鋼硬密封對焊蝶閥,渦輪硬密封焊接蝶閥產品特點
1、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。2、由于采用焊接結構，使閥門與管道平面達到*性的零泄漏。 3 、采用三偏心蝶閥堪稱*過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥
ANSI 150Lb | |||||||
公稱通徑 | L | Dn | H1 | H2 | H | DO | |
in | mm | ||||||
3 | 76 | 114 | 89.1 | 186 | 90 | 230 | 160 |
4 | 100 | 127 | 114.3 | 195 | 100 | 239 | 160 |
5 | 125 | 140 | 139.8 | 208 | 113 | 252 | 160 |
6 | 150 | 140 | 165.2 | 240 | 130 | 284 | 160 |
8 | 200 | 152 | 216.3 | 265 | 202 | 307 | 200 |
10 | 250 | 165 | 267.4 | 295 | 235 | 337 | 200 |
12 | 300 | 178 | 318.5 | 340 | 280 | 392 | 250 |
14 | 350 | 190 | 355.6 | 383 | 315 | 435 | 300 |
16 | 400 | 216 | 406.4 | 427 | 355 | 481 | 400 |
18 | 450 | 222 | 457.2 | 467 | 370 | 521 | 400 |
20 | 500 | 229 | 508 | 499 | 406 | 568 | 450 |
24 | 600 | 267 | 609.6 | 618 | 464 | 689 | 500 |
28 | 700 | 39 | 711.2 | 745 | 560 | 903 | 350* |
32 | 800 | 318 | 812.8 | 809 | 630 | 967 | 350* |
36 | 900 | 330 | 914.4 | 873 | 697 | 1030 | 350* |
42 | 1050 | 410 | 1066.8 | 964 | 777 | 1122 | 350* |
ANSI 300Lb | |||||||
公稱通徑 | L | Dn | H1 | H2 | H | DO | |
in | mm | ||||||
3 | 76 | 118 | 89.1 | 242 | 108 | 286 | 160 |
4 | 100 | 190 | 114.3 | 204 | 108 | 248 | 160 |
5 | 125 | 200 | 139.8 | 214 | 120 | 258 | 160 |
6 | 150 | 210 | 165.2 | 259 | 135 | 301 | 200 |
8 | 200 | 230 | 216.3 | 276 | 202 | 318 | 200 |
10 | 250 | 250 | 267.4 | 313 | 235 | 365 | 250 |
12 | 300 | 270 | 318.5 | 363 | 280 | 415 | 300 |
14 | 350 | 290 | 355.6 | 406 | 315 | 458 | 400 |
16 | 400 | 310 | 406.4 | 441 | 355 | 510 | 450 |
18 | 450 | 330 | 457.2 | 523 | 370 | 591 | 500 |
20 | 500 | 350 | 508 | 602 | 420 | 740 | 350* |
24 | 600 | 390 | 609.6 | 695 | 490 | 833 | 350* |
