| 品牌 : | 中特 | 型號 : | GI- |
| 結構形式 : | 偏置板式 | 加工定制 : | 是 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 口徑 : | 50 |
| 公稱通徑 : | 50-2000 | 安裝尺寸 : | 50 |
【詳細說明】

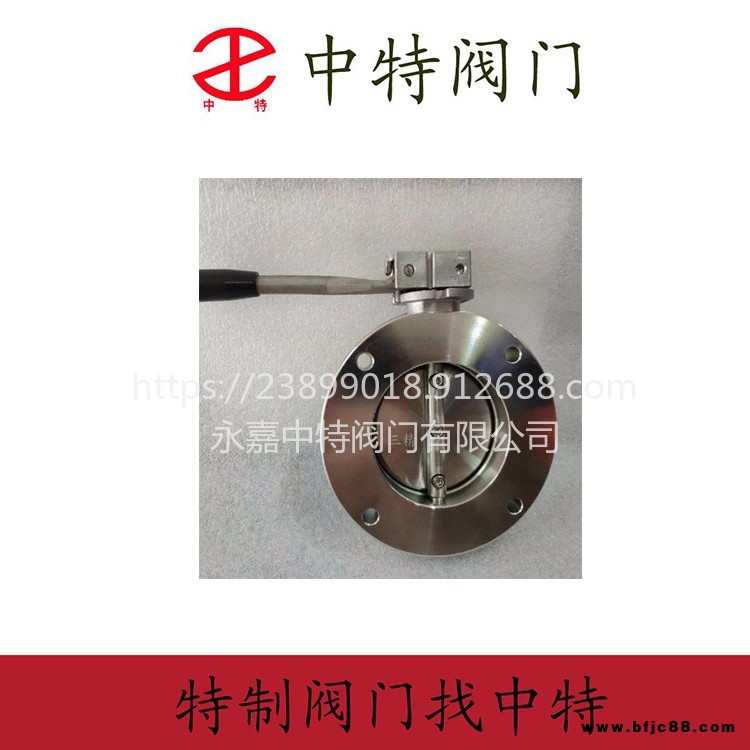

GI 304真空蝶閥基本特點 1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便 2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響 本蝶閥系采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。、 1、按結構形式分類 (1)中心密封蝶閥 (2)單偏心密封蝶閥 (3)雙偏心密封蝶閥 (4)三偏心密封蝶閥 2、按密封面材質分類 (1)軟密封蝶閥。 1)密封副由非金屬軟質材料對非金屬軟質材料構成。 2)密封副由金屬硬質材料對非金屬軟質材料構成。 (2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。 3、真空蝶閥按密封形式分類 (1)強制密封蝶閥 1)彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生 2)外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生 (2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生 (3)自動密封蝶閥。密封比壓由介質壓力自動產生。 4、真空蝶閥按工作壓力分類 (1)真空蝶閥。工作壓力低于標堆大氣歷的蝶閥。 (2)低壓蝶閥。公稱壓力PN (3)中壓蝶閥。公稱壓力PN為2．5--6．4MPa的蝶閥。 (4)高壓碟閥。公稱壓力PN為10。0--80．0MPa的蝶閥。 (5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。 5、真空蝶閥按工作溫度分類 (1)高溫蝶閥。t>450 C的蝶閥 (2)中溫碟閥。120 C (3)常溫蝶閥。一40C (4)低溫蝶閥。一100 (E)超低溫蝶閥。t |
