| 品牌 : | 中特 | 型號 : | D371F46 |
| 結構形式 : | 杠桿式 | 加工定制 : | 是 |
| 材質 : | 不銹鋼 | 連接形式 : | 對夾 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 電磁 |
| 零部件及配件 : | 手輪 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 | 口徑 : | 50-1000 |
| 公稱通徑 : | 50 | 安裝尺寸 : | 50 |

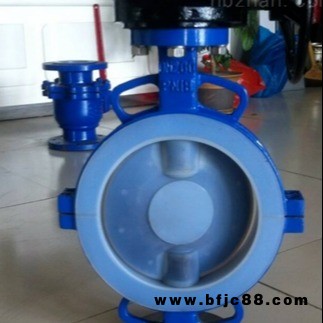

襯氟對夾式蝶閥是一種內襯四氟用蝶板作啟閉件用以實現管道介質的開啟關閉的一種蝶閥。閥座與閥體內襯一體化設計使閥門在工作時只有全塑閥座與襯塑蝶板跟產生介質接觸,蝶閥強大的耐腐蝕能力可耐除熔融堿金屬和元素氟外任何介質的腐蝕而廣泛應用于石油化工等行業系統中。
襯氟對夾式蝶閥結構特點：
? 1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能且壓力和流量可自由調節；
? 2.四級加載彈性密封 保證了d371蝶閥內外的零泄漏；
? 3.軸頭蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
? 4.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
? 5.軸的徑向采用O型圈與金屬墊的組合；
? 6.閥座鑲在有彈性條的閥體的槽內；
? 7.采用可調彈性彈子定位且定位準確而結構簡單。
零部件材料：
型號 | 閥體 | 蝶板 | 閥桿 | 密封擋圈 | 填料 |
D71F46-10/16 | WCB襯F4 | WCB襯F4 | 2Cr13 | 聚四氟乙烯F4 PTFE | 硅橡膠 |
D371F46-10/16 | WCB襯F46 | WCB襯F46 |
?襯氟蝶閥，襯膠蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。本類閥門在管道中一般應當水平安裝。
閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。
采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。
當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。
?中特閥門公司擁有先進的生產設備，雄厚的技術力量，現代化的檢測手段，完善的售后服務，嚴格的管理體系，良好的企業信譽，產品遍布浙江溫州各地。我們的產品優質，價格公道，請您放心購買
