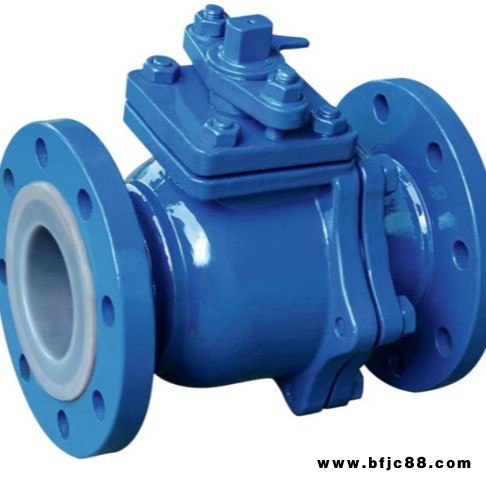

中特專業生產襯氟球閥襯氟F4球閥Q41F4

產品：	瀏覽次數：645中特專業生產襯氟球閥襯氟F4球閥Q41F4
品牌：	中特
單價：	800.00元/個
最小起訂量：	1 個
供貨總量：
發貨期限：	自買家付款之日起天內發貨
有效期至：	長期有效
最后更新：	2023-04-04 08:28

詳細信息

品牌 :	中特	型號 :	Q41F4
結構形式 :	垂直板式	加工定制 :	是
材質 :	碳鋼	連接形式 :	法蘭
適用介質 :	蒸汽	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	手動
零部件及配件 :	手輪	用途 :	疏水
類型(通道位置) :	直通式	口徑 :	20-800
公稱通徑 :	100	安裝尺寸 :	100
3C閥門類別 :	工業

襯氟球閥Q41F4-16C

產品名稱：襯四氟球閥

產品型號：Q41F4-16C

產品規格：DN15-700

產品圖片：中特專業生產襯氟球閥，襯氟F4球閥Q41F4。示例圖2

驅動方式：手動、蝸輪、氣動、電動

連接形式：法蘭

結構形式：明桿、暗桿

密封結構：軟密封、硬密封

壓力范圍：0.1-10Mpa

常用材質：鑄鐵、鑄鋼、不銹鋼

技術咨詢：

襯四氟球閥Q41F4-16C主要用于截斷或接通管路中的腐蝕性介質，并可用于流體的調節與控制，與其它閥類相比，有如下特點：

??1.流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力小的一種。

??2.開關迅速、方便，只需將球體旋轉90°，便完成和關閉動作。

??3.采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。

??4.可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。

??5.球體與閥桿融為除了轉動角差，杜了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。

主要外形和連接尺寸

公稱通徑	PN1.6(MPa)主要外形尺寸和連接尺寸(mm)							參考值
DN	L	D	D1	D2	f	b	Z-Φd	H1	Do
15	130	95	65	45	3	14	4-Φ14	95	140
20	140	105	75	55	3	14	4-Φ14	98	150
25	150	115	85	65	3	16	4-Φ14	113	150
32	165	135	100	78	3	18	4-Φ18	130	180
40	180	145	110	85	3	18	4-Φ18	135	200
50	200	160	125	100	3.5	20	4-Φ18	140	220
65	220	180	145	120	3.5	20	4-Φ18	145	280
80	250	195	160	135	4	22	8-Φ18	205	320
100	280	215	180	155	4	24	8-Φ18	230	380
125	320	245	210	185	4	26	8-Φ18	252	500
150	360	280	240	210	4	28	8-Φ23	283	600
200	400	335	295	265	5	30	8-Φ23	325	750
250	450	405	355	320	5	34	12-Φ26	370	900
