| 品牌 : | 中特 | 型號 : | BQ71F |
| 材質 : | 碳鋼 | 連接形式 : | 焊接 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | 10-600 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 電磁 | 零部件及配件 : | 執行器 |
| 用途 : | 排氣 | 類型(通道位置) : | 直通式 |
| 作用對象 : | 氧氣 | 3C閥門類別 : | 工業 |

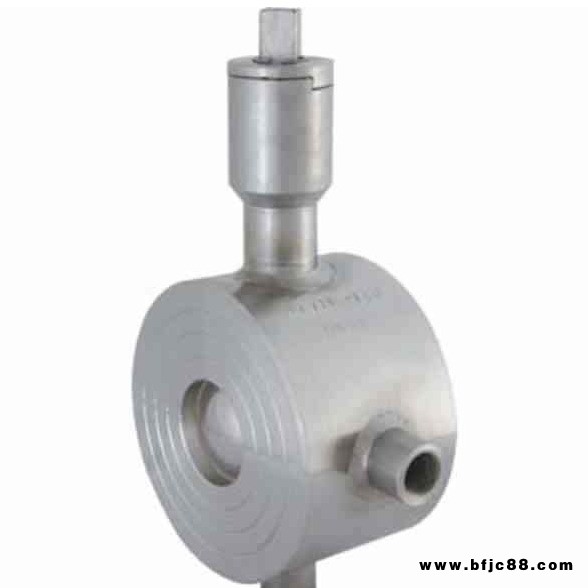

薄型對夾式保溫球閥BQ71F
?
??BQ71F型對夾式保溫球閥的采用整體式閥體，側裝球體設計。在閥體外部焊裝夾套層，并可焊裝螺紋或者法蘭夾套接口，可沖入蒸汽或其它過熱氣體，具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。這種薄型保溫球閥，對夾連接結構，安裝距離短、重量輕，特別適合在空間有限制的工況中安裝，較保溫法蘭球閥價格低廉。
結構特點
???????夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的 高壓力為1MPa；體積更小，重量更輕，且無外漏，密封性能良好；采用整體式夾套結構設計，更能均勻地保溫、保冷
主要零件材料
1 | 閥體 | WCB、CF8、CF8M、CF3M |
2 | 擋圈 | 2Cr13、304、316 |
3 | 閥座 | PEFE、PPL、304 |
4 | 球體 | 2Cr13、304、316 |
5 | 閥桿 | 2Cr13、304、316 |
6 | 密封填料 | PTFE/柔性石墨 |
7 | 螺母壓蓋 | 2Cr13、304、316 |
主要外形尺寸BQ71F-10???BQ71F-16BQ71F-25?BQ71F-150Lb?BQ71F-10K
DN | NPS | L | D(1.0MPa) | D(1.6MPa) | D(2.5MPa) | D(150Lb) | D(10k) | H | 夾套接口? |
15 | 1/2" | 40 | 53 | 53 | 53 | 47 | 58 | 80 | 3/8 |
20 | 3/4" | 45 | 63 | 63 | 63 | 57 | 63 | 80 | 3/8 |
25 | 1" | 50 | 73 | 73 | 73 | 66 | 74 | 100 | 3/8 |
32 | 1?1/4" | 60 | 84 | 84 | 84 | 75 | 84 | 110 | 1/2 |
40 | 1?1/2" | 70 | 94 | 94 | 94 | 85 | 89 | 120 | 1/2 |
50 | 2" | 80 | 109 | 109 | 109 | 103 | 104 | 130 | 1/2 |
65 | 2?1/2" | 110 | 129 | 129 | 129 | 122 | 124 | 140 | 1/2 |
80 | 3" | 120 | 144 | 144 | 144 | 135 | 134 | 150 | 1/2 |
100 | 4" | 140 | 164 | 164 | 170 | 173 | 159 | 180 | 1/2 |
?
詳細參數請與在線客服聯系
?
? ? ? ?
? ? ? ? ? ? ? ? ??
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
? ? ? ? ? ? ? ? ?
