| 加工定制 : | 是 | 類型 : | 檢測設備 |
| 品牌 : | 榮計達 | 型號 : | TSY-17 |
| 外形尺寸 : | 1100*650*950mm | 重量 : | 220kg |
| 產品用途 : | 用于檢測各種土工合成材料 |
一、產品簡介：

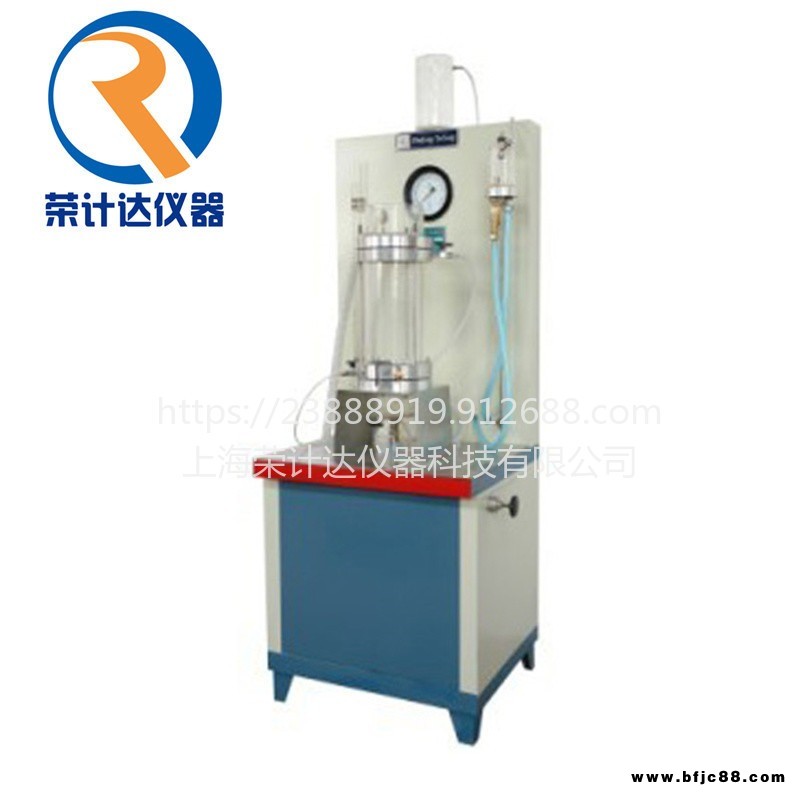

排水板水平通水量測試儀是檢測儀器，用于檢測各種土工合成材料。符合SL/T237-1999土工合成材料試驗規程，其截面寬度為l0cm，厚度為5mm左右。 本產品應建材局質量檢測中要求。
二、特點：
排水板通水儀的工作容器由φ130、厚2mm的不銹鋼圓筒與φ200,厚l0mm的法蘭盤焊接而成，有效長度為40cm。法蘭盤的中間開橢圓孔，孔口尺寸為120mm×15mm，與孔口底邊齊平設置帶孔眼的不銹鋼承托盤。型排水板通水儀工作容器上布置加壓表、排水口（帶閥門）.加壓口（帶控制閥）、送水口（帶閥門）、溢流口（帶閥門）。
進水平衡水箱高30cm,通過150mm×40mm的水平連接段與法蘭盤焊接成整體。法蘭盤的開孔同壓力容器的法蘭盤一致。在水箱高l0cm處設置進水口。水箱內設置一道高25cm（以水箱的底面為基點）的溢流坎，進水平衡水箱的外側設置溢水口1。
溢流平衡水箱高為7cm，通過150mm×40mm的水平連連段與法蘭盤焊接成整體。法蘭盤的開孔同壓力容器的法蘭盤一致。水箱內設置一道高5cm（以水箱的底面為基點）的溢流坎，溢流平衡水箱的外側設置溢水口2。
三、技術參數：
★試驗尺寸：100mm*450mm
★電源電壓：380v
★重量:220Kg
★外形尺寸：1100*650*950mm；
四、工作原理：
通過送水泵將送水溢流水箱中的水送入工作容器內，使容器內充滿水，再啟動加壓泵，為加壓容器加壓，通過壓力控制智能表控制水壓，再由加壓容器將壓力傳遞至工作容器，使之壓力平衡。
五、操作規程：
★安裝試樣
將試件裁成約48cm長的試樣，兩頭的濾膜各除去lcm，將試件的4只角剪成45°倒角，并小心地裝入管狀乳膠膜內。
把排水板連同乳膠膜通過工作容器的孔口送入容器，沿承托板從另一孔口送出，使法蘭盤兩端的外露長度為4cm左右。
用橡膠摯分別套住排水板的出露部分，使橡膠墊緊貼法蘭盤外側，并將乳膠膜翻轉包在橡膠墊上。另兩塊橡膠墊分別套住排水板的剩余出露部分，使乳膠膜的翻轉部分被央在橡膠墊之問。排水板的濾膜應超出橡膠墊。
通過4顆螺桿分別將進水平衡水箱和溢流甲衡水箱固定在工作容器上，均勻擰緊螺絲
★通水
打開送水泵、進水口閥門3通過進水口給進水平衡水箱注水，使溢流平衡水箱的溢流口2中有水流出，持續一段時間，以使排水板中的空排除和濾膜充分濕潤。之后關閉進水口閥門3。
★加壓
打開工作容器的排水口和送水口閥門，打開送水泵開關，通過送水口進水，至排水口有水流出時關閉進水口排水口，打開加壓泵開關，通過加壓泵加壓至要求壓力自動停止
六、結構：
它由不銹鋼制成，分八個主要組成部分：工作容器、加壓容器、溢流平衡水箱、進水平衡水箱、進水壓力水箱、送水溢流水箱、電動加壓泵、電動送水泵。
七、儀器的組成：
1.工作容器
2.溢流平衡水箱
3.進水壓力水箱
4.壓力控制智能表
5.加壓銅管
6.壓力傳感器
7.加壓泵
8.壓力表
9.排水管
10.進水平衡箱
11.送水管
12.時間控制智能表
13.進水口
14.送水溢流水箱
15.水位顯示器
16.排水口
17.送水泵
