| 加工定制 : | 是 | 材質 : | 不銹鋼 |
| 功率 : | 1.5kw | 間隙 : | 1-40mm |
| 落渣高度 : | 0.8m |

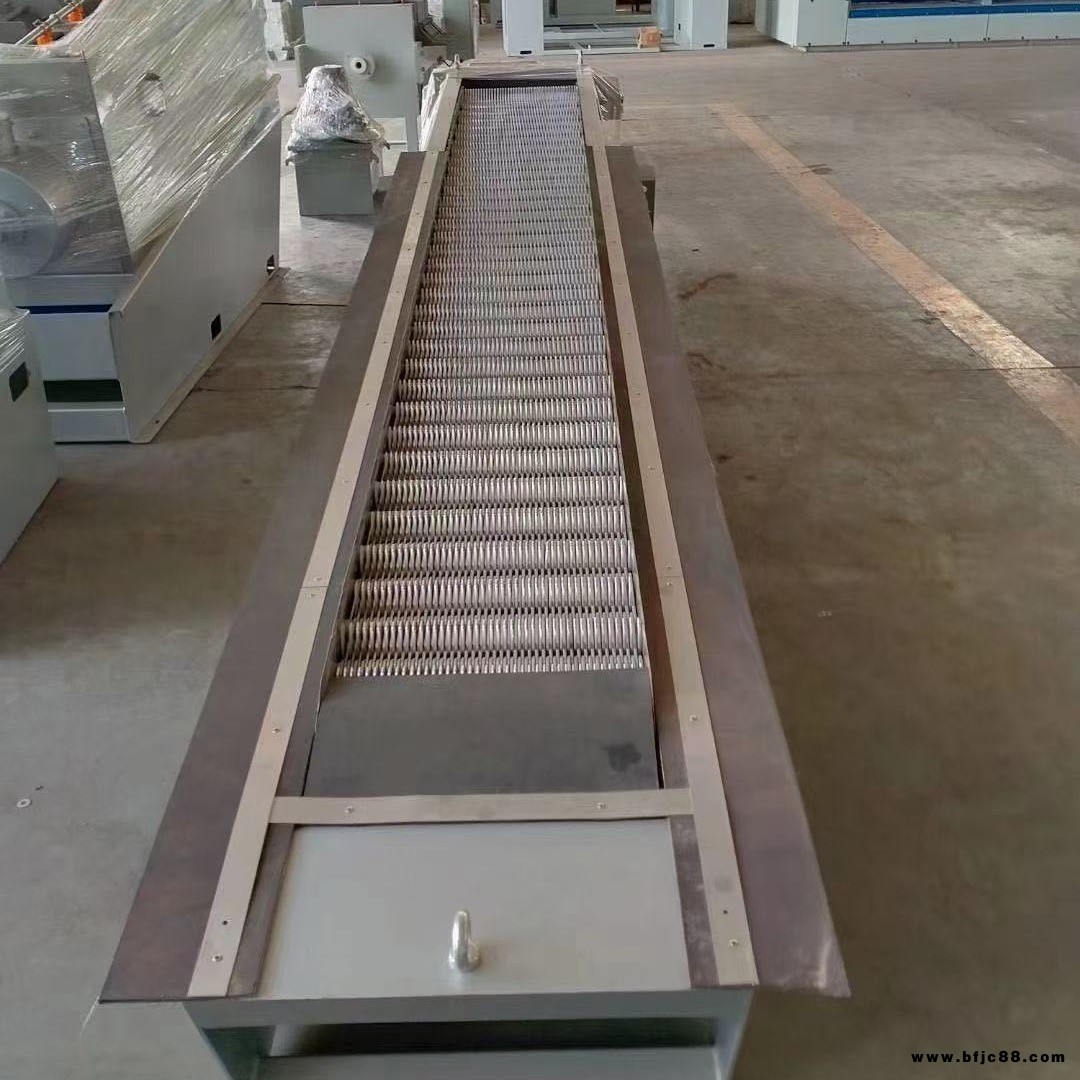

回轉式機械格柵使用說明書
?
?
?
?
?
?
?
?
?
?
?
 |
?
一、概述
回轉式機械格柵是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，可廣泛地應用于城市污水處理、自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前先進的固液篩分設備之一。
該設備的 優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性好。
由于該設備結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象，所以日常維修工作量很少。
二、型號意義
GX
?
渠寬
?
特征代號：機械格柵設備
?
三、結構及工作原理
回轉式機械格柵是由驅動裝置、耙齒機構、設備框架等組成，由一種獨特的耙齒裝配成一組旋轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向旋轉運動。
耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動， 大部分固體物質靠重力落下。
按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。
四、技術參數
1、設備和耙齒規格
設備規格按機寬尺寸分 GX300-3600?型。機寬超過 1800mm，則做成并聯機。耙齒柵隙分為 1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm 等各種規格，選型由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇，同時選配不同的材質。
2、設備長短規格
設備標準溝深為 1500mm，可根據用戶需要及使用情況任意加長。特殊規格另行設計。
3、常用參數
? 參數型號 | ? GX-300 | ? GX-800 | ? GX-1000 | ? GX-1200 | ? GX-1400 | ? GX-1500 | ? GX-1600 |
安裝角度а | ? 60°、75°、80° | ||||||
電動機功率 （kw） | ? 0.37～0.55 | ? 0.75～1.5 | ? 1.5～2.2 | ||||
耙齒運動速度 （m/min） | ? 2.2 | ||||||
? 設備寬W0（mm | ? ） 300 | ? 800 | ? 1000 | ? 1200 | ? 1400 | ? 1500 | ? 1600 |
設備高度H0 （mm） | ? H+H1+1350 | ||||||
溝寬W （mm） | ? 300 | ? 900 | ? 1100 | ? 1300 | ? 1500 | ? 1600 | ? 1700 |
溝深H （mm） | ? 用戶自定 | ||||||
導流槽長度L （mm） | ? 1500+H×ctga | ||||||
介質 高溫度 （℃） | ? ≤80℃ | ||||||
地腳至卸料上口高H1 （mm） | ? 400～1000（用戶自定） | ||||||
（以上參數為常用參數，此設備尺寸可根據用戶需求進行調整）
五、安裝、操作及維護注意事項
|
（二）操作注意事項
1、啟動前的檢查
①格柵桿兩頭為固定式結構，但在運輸和搬運過程中由于操作不當會造成柵桿尾部離開固定座，所以在開機前要檢查并確認每一根格柵都在固定的狀態下。如有尾部脫離固定座的柵桿，則要把它的尾部放入固定座相應的小孔內，并注意不能有兩根以上的格柵桿同時放在相鄰的兩個耙齒之間。
②格柵桿不得彎曲和變形。
③耙齒在格柵桿之間能零活轉動。
④確認鏈條的松緊度，出廠時雖經調整，但在運輸和搬運過程中由于顛簸會造成鏈條松緊不當?shù)那闆r，此時請按（日常維護注意事項） 來進行調整。
2、啟動注意事項
①要避免減速機反轉，因?yàn)榉崔D(zhuǎn)會損壞耙齒和格柵桿。啟動前先啟動電機確認運轉方向與轉向箭頭標志一致后再開機，如發現反轉， 則要調整電機接線后再啟動電機確認轉向正確。
