| 型號 : | 100 | 加工定制 : | 是 |
| 外形尺寸 : | 2300*1600*890mm | 重量 : | 1 |
| 種類 : | 壓力機 | 別名 : | 液壓機 |
| 用途 : | 金屬拉伸 | 電動機功率 : | 7.5 |
模壓機械設備報價單

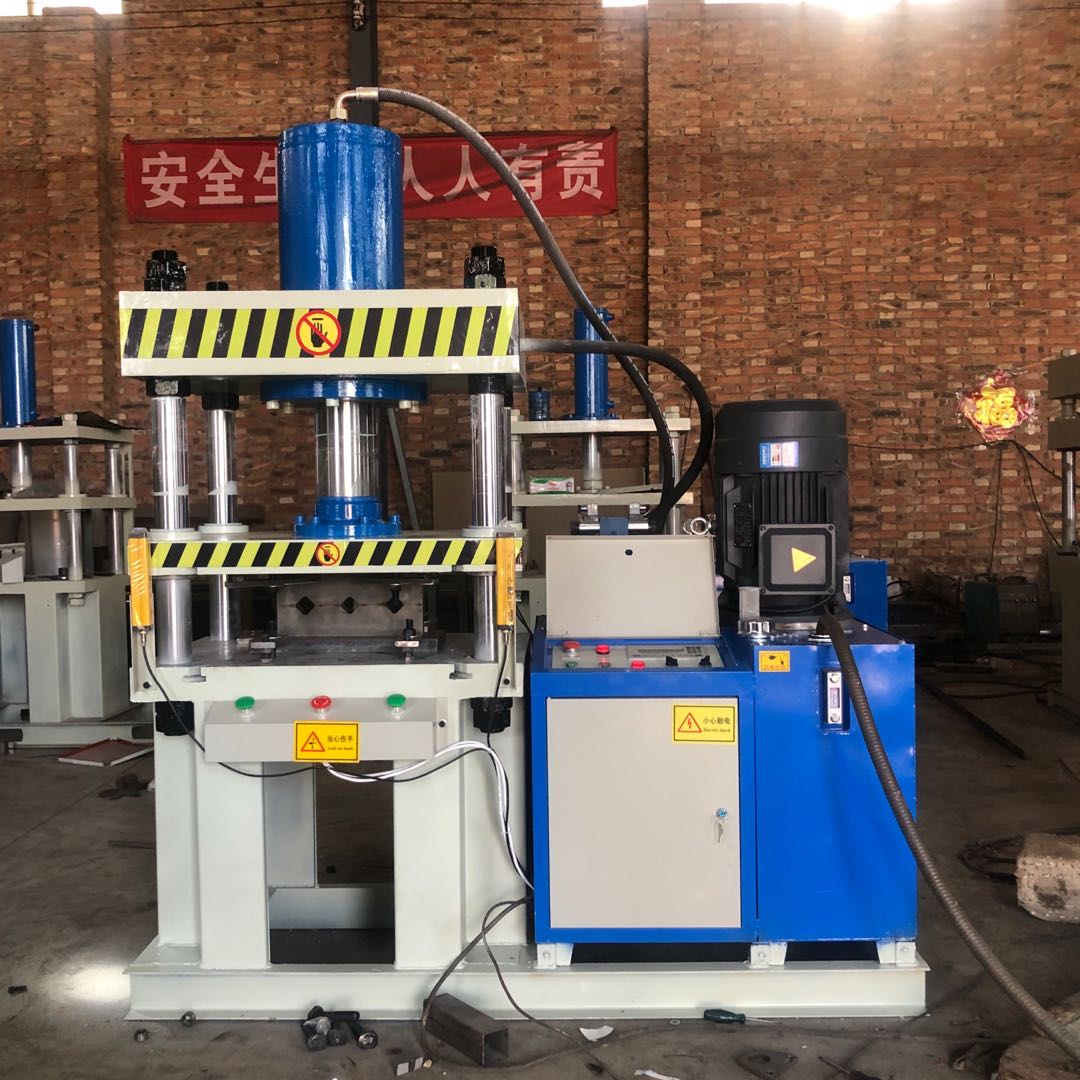

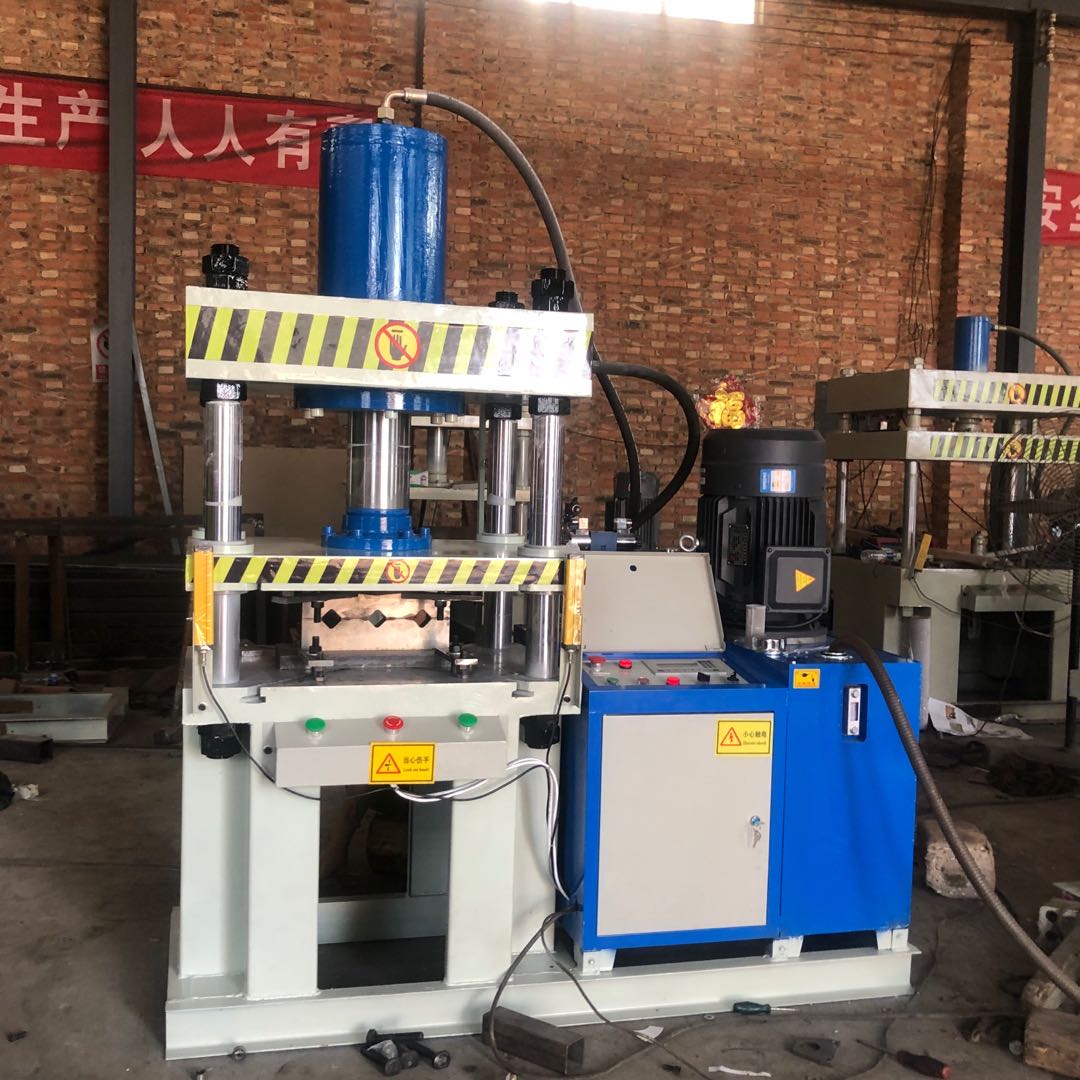

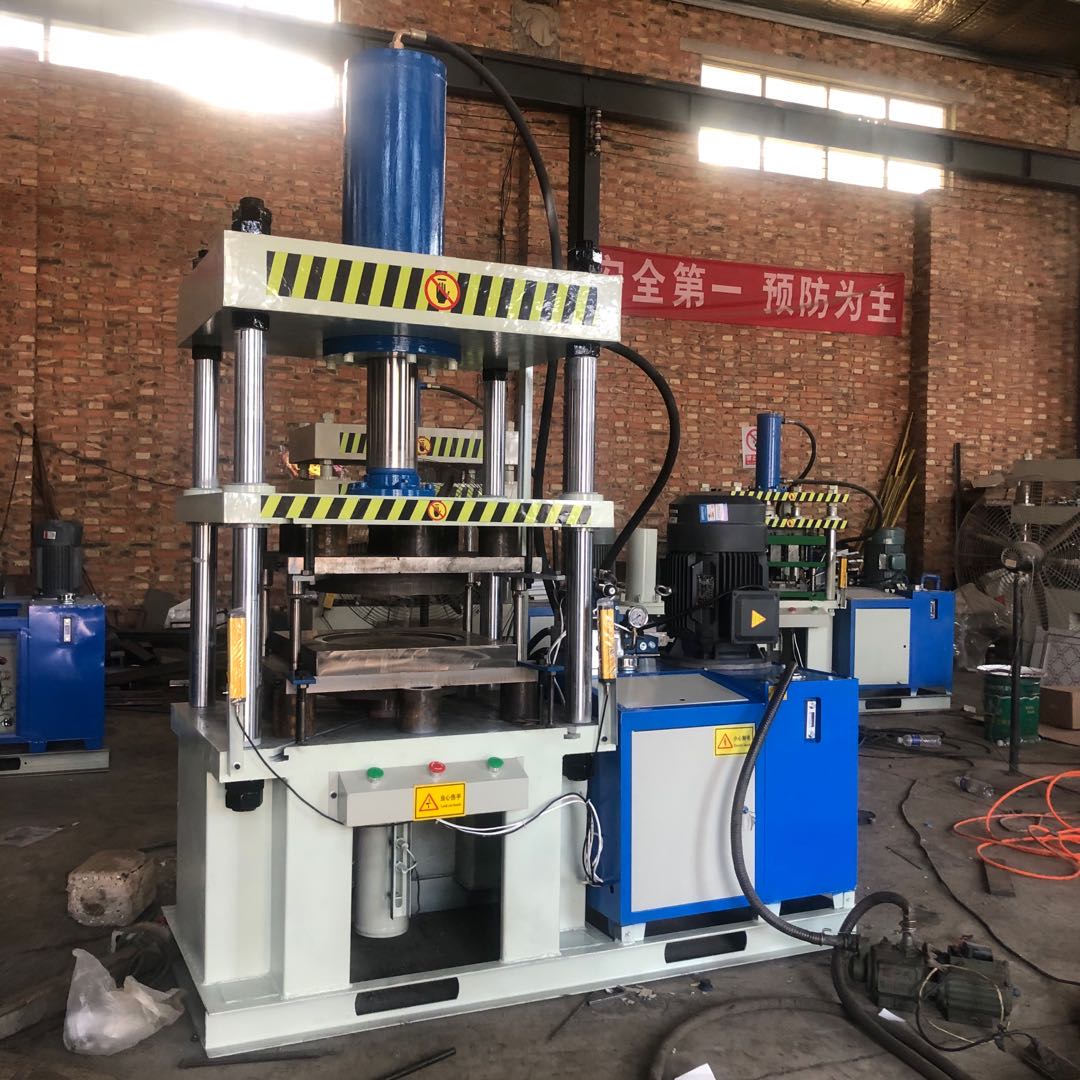

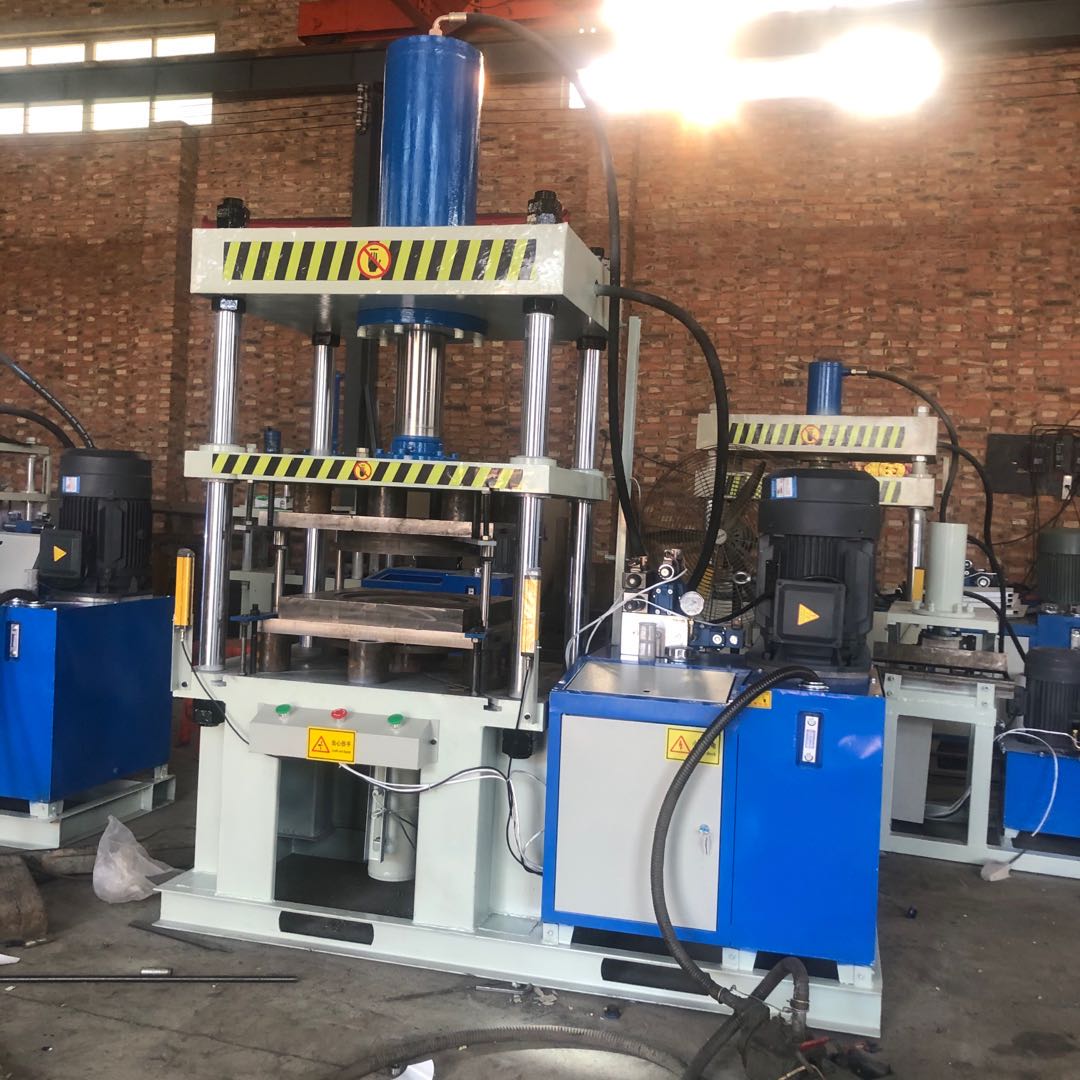

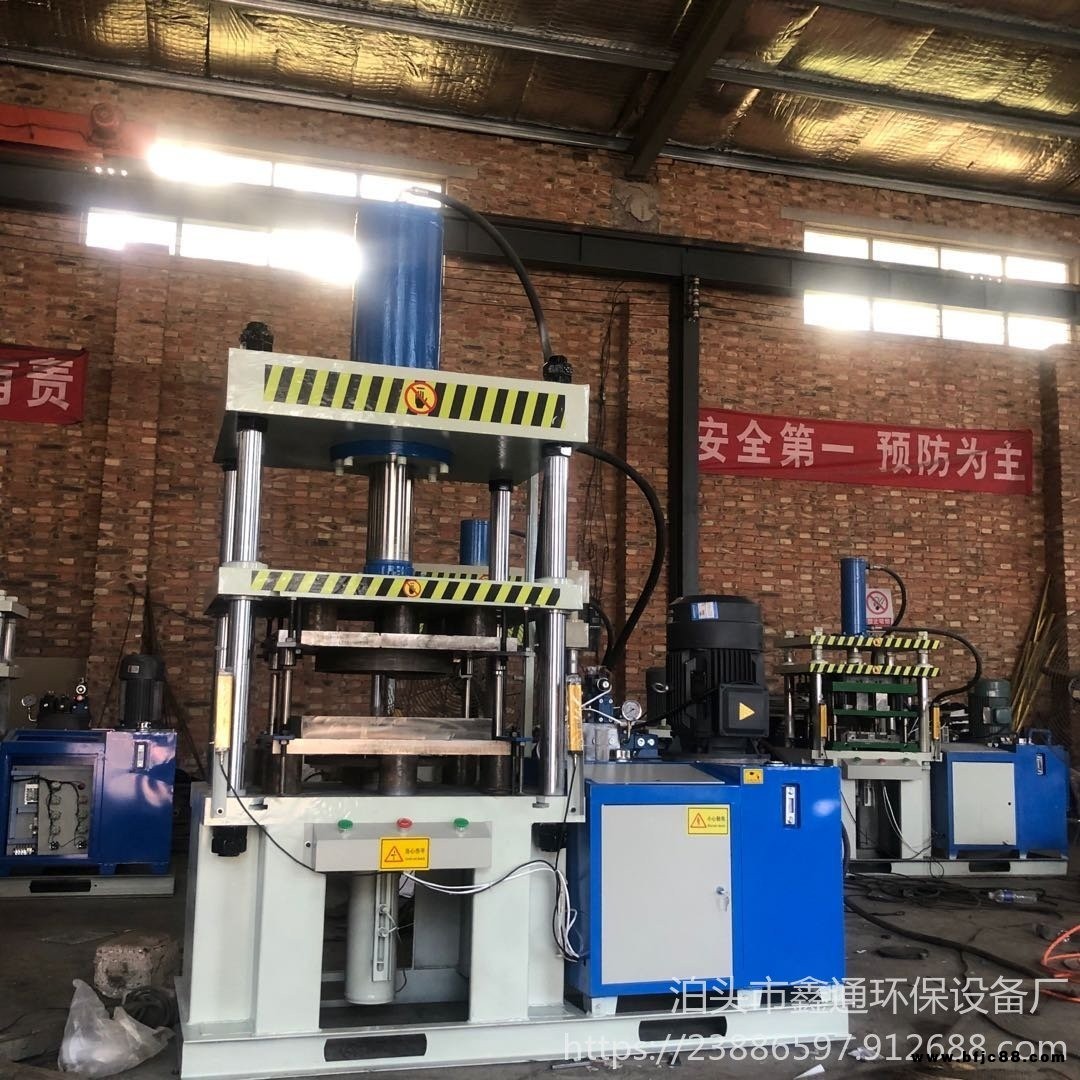

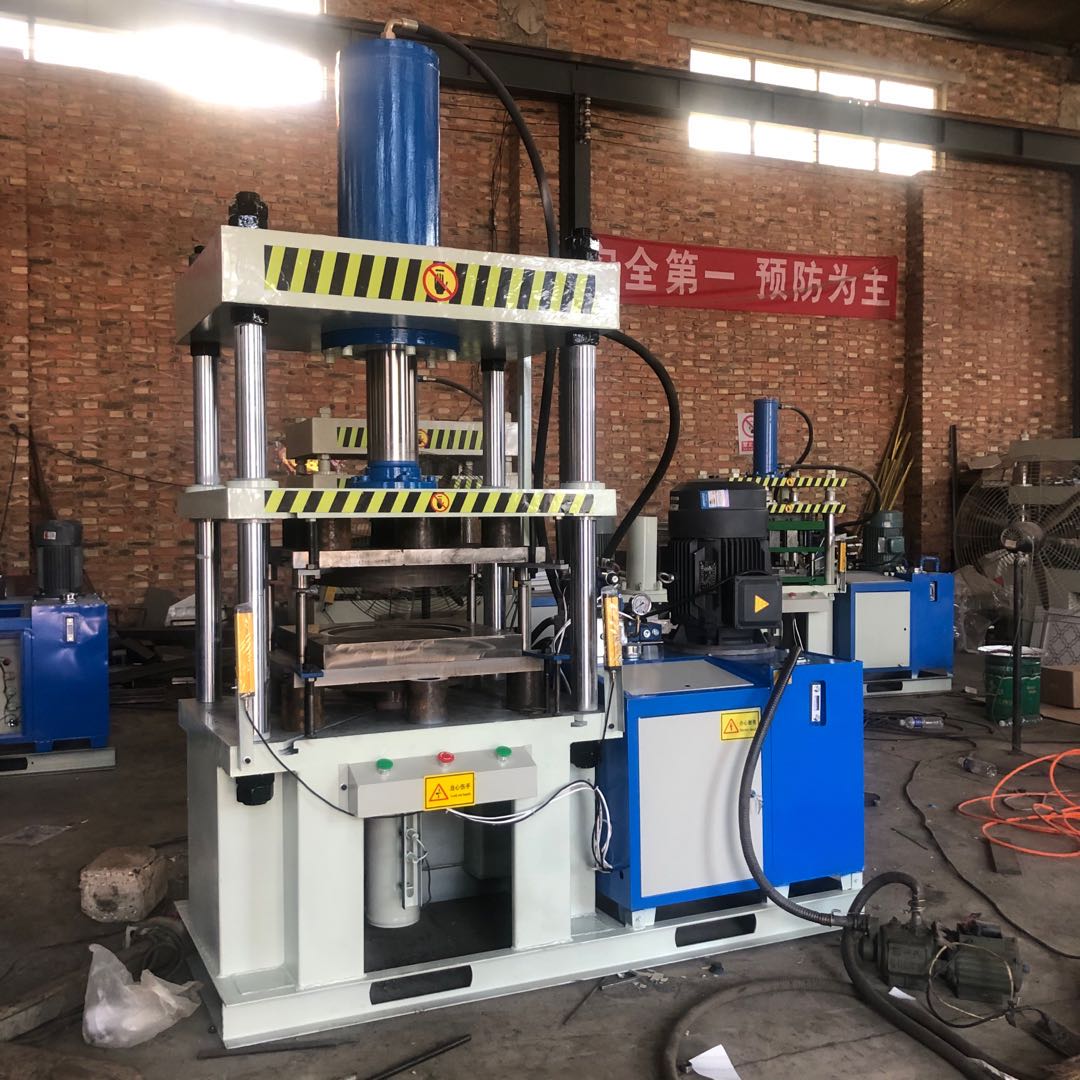

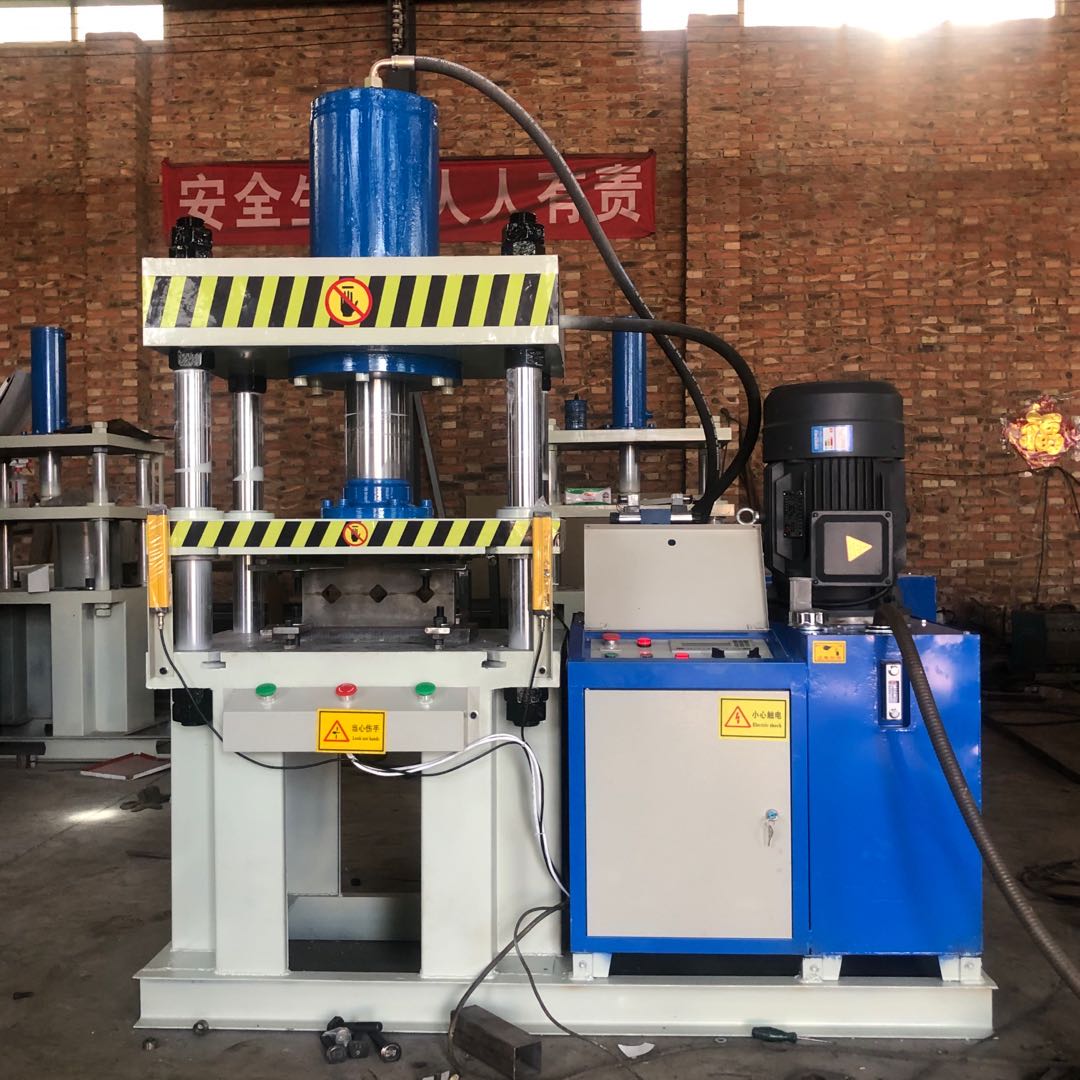

YQ32-100T國標四柱液壓機
項 目 | 規 格 參 數 |
YQ32四柱3梁液壓機 | 100噸 |
系統工作壓力 | 20 |
公稱力(KN) | 1000 |
主缸行程 | 900 |
主缸缸徑mm | 180 |
下頂缸公稱力(KN) | 200 |
下頂缸行程 | 300 |
開口距離 | 1000 |
閉合距離 | 200 |
工作臺有效面積 | 前后寬1000mm*左右長1300mm， |
工作臺高度 | 900mm（從地面到工作臺面距離） |
滑塊下行速度MM/S | 100 |
滑塊壓制速度MM/S | 20 |
滑塊回程速度MM/S | 120 |
四柱直徑尺寸 | 70mm鍍鉻 |
電控形式 | .，手控和腳踏聯動2種， 使用電接點行程控制， |
電機功率（Kw） | 7.5kw(純銅芯) |
油泵YCY14-1B | 40 |
充液閥 | 50 |
液壓設計原理 | 電磁集成插裝閥，壓力可調，行程可控 |
主機器外形 | 長2.5米*寬1米*高3米 |
售價 元/臺
| |
備注 | 含開壓板槽 退料孔 |
注明：
1.缸底、鋼筒、活塞、活塞桿整體，材料：a3鋼。
2.活塞桿離了氮化，表面滲碳淬火，深度：0.03mm~0.04mm，電鍍硬鉻，層厚0.04mm~0.05mm。
3.立柱采用45#中碳鋼，進行調質處理，表面淬火處理，電鍍硬鉻層厚0.04mm~0.05mm。
三、液壓系統選配：
1. 電磁插裝集成換向閥
生產廠家：山東泰豐機械有限公司
2. 柱塞泵 ： 型號：YCY14—1B
生產廠家：江蘇恒源高壓油泵有限公司
3. 電機：型號 7.5KW
生產廠家：南京環球機電有限公司
4. 電器生產廠家：德力西
5. 電接點行程開關生產廠家：德力西
6. 液壓油缸：盲孔鍛打
7. 油缸密封圈：國標
8. 壓力表：浙江富陽電接點防震油壓表
