| 品牌 : | 河南合信礦山機械有限公司 | 型號 : | PJFB-13/25G,PJFJ13/32,NZJF4.00A 13/25,FJP13/25 |
| 加工定制 : | 是 | 別名 : | 煤礦綜采液壓支架配件 |
| 用途 : | 煤礦綜采工作面支護 | 電機功率 : | 20 |
| 連接形式 : | 對夾 | 公稱通徑 : | 21mm |
| 適用介質 : | 水 | 壓力環境 : | 高壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 雙向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 形態 : | 旋塞式 | 類型(通道位置) : | 三通式 |
| 3C閥門類別 : | 工業 | 規格 : | 鄭煤機液壓支架配件 |
河南合信礦山機械有限公司是一家煤機定點生產單位，生產各種支撐式、掩護式、放頂煤液壓支架配件，包括液壓支架立柱、千斤頂、油缸、前梁、推桿、護幫板、點也快、安全閥、操縱閥組、銷軸、導桿、壓塊、膠管總成、中間接頭、擋圈、整套密封、螺母、螺栓、開口銷、連接頭、十字鏈、開口銷、保護套等。
產品適用于鄭煤機液壓支架、平煤機液壓支架、南車集團液壓支架、林州重機液壓支架、山東礦機液壓支架等廠家。產品型號有ZY16800/32/70D大采高支架、ZY10000/28/62D、ZY10800/30/65D、ZF15000/27.5/42、ZZP5400/20/40、支撐掩護式ZZ3200/11/21、ZZ6400/18/38、薄煤層ZY2600/08/16、ZY4800/09/21、機巷超前支架ZT24500/18/35、風巷超前支架ZT103500/22/38、垛式支架ZZ12000/22/46X、掩護式液壓支架ZY2100/11/22、ZY2600/8/1、ZY2600/8.5/17、ZY3200/14.5/31.5、ZY3200/15/35、ZY3400/9/22、ZY3400/10/23、ZY3400/10.5/25、ZY3400/13/30、ZY3400/15/32、ZY3600/11/23
序號 產品型號 產品名稱 單位
1 FAZ32/50(ZHYF) 安全閥 件
2 FAZ80/50(BSYF) 安全閥 件
3 FAD160/50 安全閥 件
4 FAD125/40(DAF) 安全閥 件
5 FAD200/50 安全閥 件
6 FAD500/50 安全閥 件
7 KDF1B(FDY80/40) 單向閥 件
8 KDF2(FDY80/40) 單向閥 件
9 KDF1D(FDY125/40) 單向閥 件
10 KYD200/45(FDY200/50) 單向閥 件
11 YDF42/200(FDY200/40) 單向閥 件
12 YDF42/200(G)(FDY200/40) 單向閥 件
13 FDY320/45 單向閥 件
14 FDY320/42 單向閥 件
15 FDY400/40 單向閥 件
16 BK2F1 單向閥 件
17 FDY280/45 單向閥 件
18 FDY280/45(G) 單向閥 件
19 DSF.00(FDD80/40) 單向鎖 件
20 DSF1.00(FDD80/40) 單向鎖 件
21 DS10A(FDD125/40) 單向鎖 件
22 DS10(FDD125/40) 單向鎖 件
23 YD-PK125/50(FDD125/50) 單向鎖 件
24 YD-PK125/50 1Y (FDD125/50) 單向鎖 件
25 YD-PK200/40(FDD200/40) 單向鎖 件
26 YD-PK200/40 1Y(FDD200/40) 單向鎖 件
27 SS10(FDS200/40) 雙向鎖 件
28 SKS1(FDS80/40) 雙向鎖 件
29 DXSS10(FDS80/40) 雙向鎖 件
30 SKYD200/40(FDS80/40) 雙向鎖 件
31 SSF4.00(FDS80/40) 雙向鎖 件
32 SYD-PK125/40 1Y(FDS125/40) 雙向鎖 件
33 SYD-PK125/40 2Y(FDS125/40) 雙向鎖 件
34 SYD-PK200/40(FDS200/40) 雙向鎖 件
35 JDF1.00(FDJ80/31.5) 交替單向閥 件
36 JDF4 交替單向閥 件
37 SJF16Q(FDJ200/31.5S) 雙交替單向閥 件
38 SJF16A(FDJ200/31.5S) 雙交替單向閥 件
39 FHS400/31.5(BZF400/31.5) 操縱換向閥 件
40 FHS200/31.5(BZF320/31.5) 操縱換向閥 件
41 BZF200/31.5 操縱換向閥 件
42 FHS320/31.5(DHC350/31.5) 操縱換向閥 件
43 ZCFD(FHS125/31.5) 操縱換向閥 件
44 NCF(FHS125/31.5) 操縱換向閥 件
45 ZCF4(FHS200/31.5) 操縱換向閥 件
46 ZC.01(FHS80/31.5) 操縱換向閥 件
47 ZCF5.01(FHS125/31.5) 操縱換向閥 件
48 PJF13/25 截止閥類 件
49 PJF13/32 截止閥類 件
50 PJF16/25 截止閥類 件
51 PJF16/32 截止閥類 件
52 PJF19/31.5D 截止閥類 件
53 PJF19/B40 截止閥類 件
54 QJ10 截止閥類 件
55 QJ13 截止閥類 件
56 QJ16 截止閥類 件
57 QJ19 截止閥類 件
58 QJ25 截止閥類 件
59 QJ19/31.5D 截止閥類 件
60 QJ25/31.5D 截止閥類 件
61 QJ32 截止閥類 件
62 QJ31.5D 截止閥類 件
63 QJB40 截止閥類 件
64 QJB50 截止閥類 件
65 QJB10 截止閥類 件
66 QJ19/B40 截止閥類 件
67 QJ25/B40 截止閥類 件
68 NZJF5.00A(DN10) 截止閥類 件
69 GZJF5.00A(DN12.5) 截止閥類 件
70 NZJF5.00B(DN16) 截止閥類 件
71 GZJF5.00B(DN19) 截止閥類 件
72 NZJF5.00C(DN25) 截止閥類 件
73 GZJF5.00C(19/31.5D) 截止閥類 件
74 DFG 反沖洗過濾器 件
75 BG2 過濾器 件
76 BG5 過濾器 件
77 BG6 過濾器 件
78 BG8 過濾器 件
79 BGB5 過濾器 件
80 GLQ10 過濾器 件
81 GLQ13 過濾器 件
82 GLQ16 過濾器 件
83 GLQ19 過濾器 件
84 GLQ25 過濾器 件
85 WGLQ25.00 永磁高精度過濾器 件
86 YPF42/160(FSP160/31.5) 噴霧閥 件
87 PSF1(FSP160/31.5) 噴霧閥 件
88 PSF(FSP160/31.5) 噴霧閥 件
89 FKP.00(FSP160/31.5) 噴霧閥 件
90 HD13 回油斷路器 件
91 HD16 回油斷路器 件
92 HD19 回油斷路器 件
93 HD25 回油斷路器 件
94 HDF19 回油斷路器 件
95 HDF25 回油斷路器 件
96 HSHT13/18 回油斷路器 件
97 HSHT16/38 回油斷路器 件
98 HSHT19/38K 回油斷路器 件
99 HSHT25/51K 回油斷路器 件
序號 圖號 產品名稱 規格型號
1 護幫千斤頂 φ63 根
2 護幫千斤頂 φ80 根
3 護幫千斤頂 φ100 根
4 護幫千斤頂 φ125 根
5 護幫千斤頂 φ140 根
6 護幫千斤頂 φ160 根
7 護幫千斤頂 φ180 根

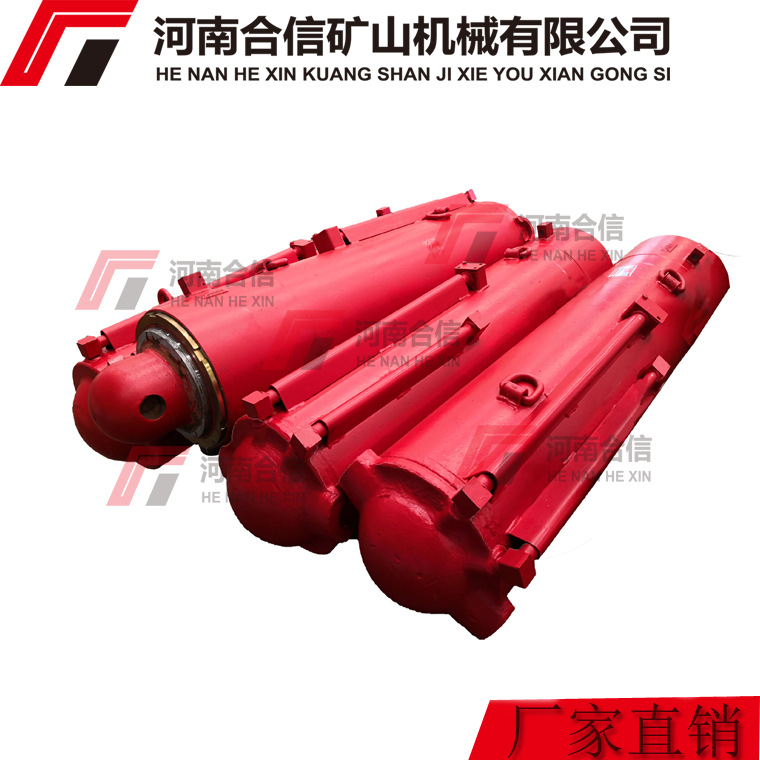

1 立柱 φ250*450*435-880 件 5
2 立柱 φ280*550*535-990 件 4

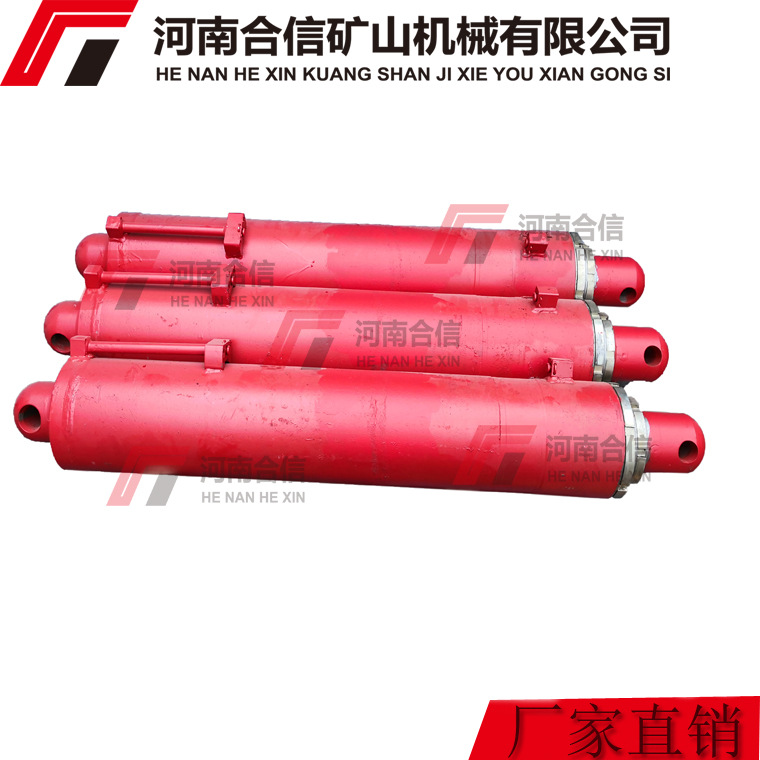

3 平衡千斤頂 φ160/105*325 件 5
4 推移千斤頂 φ140/85*900 件 5
5 平衡千斤頂 φ160/105*360-800 件 2
6 推移千斤頂 φ160/105*900 件 2
7 抬底千斤頂 φ100/70*200 件 2
8 立柱 φ250*450*435-880 個 5
9 平衡千斤頂 φ160/105*325 個 5
10 推移千斤頂 φ140/85*900 個 5
11 抬底千斤頂 φ100/70*200 個 5
1 單向鎖 FDGIV(DN10) 件 20
2 平衡雙向鎖 FDSB(B10)X 件 20
3 推移單向鎖 FDY200/42(Y)A/DN12 件 20
4 立柱液控單向閥 FDYM480/50I(DN12/20/10) 件 20
5 B25自鎖球形截止閥 FJQSB25X 件 20
6 高清過濾器 GLGB25 件 20
7 雙向鎖 SKS1C(DN10) 件 20
8 立柱 φ320*1154*1132-1666 個 5
9 平衡千斤頂 φ200/140*536-950 個 5
10 推移千斤頂 φ180/105*700 件 5
11 抬底千斤頂 φ125/90*260 件 5
12 護幫千斤頂 φ125/90*450 件 5
13 伸縮梁千斤頂 φ100/70*700 件 5
14 側推千斤頂 φ80/60*170 件 5
15 調架千斤頂 φ125/90*200 件 5
16 操縱閥組 Y305-00B05 件 5
17 付操縱閥組 Y305-00B06 件 5
1 立柱 LSGGK21703207A7LA(B) 2
2 平衡 QGEK1270275C1B(P)A(B) 2
3 推移 QGKZ148539J2 1
4 換向閥組 FHS200/31.5Z(3) 1
5 平面截止閥 FJP200/31.5 1
6 平面截止閥 FJP200/31.5 1
7 平面截止閥 FJP125/31.5 1
8 球形截止閥 FJQ125/31.5 1
9 過濾器 GLQ16(M) 1
10 過濾器 GLQ13(M) 1
11 液控單向閥 FDY200/50 2
12 安全閥 FAZ80/50 4
13 雙向鎖 FDS80/40 1
14 交替單向閥 FDJ125/31.5 1
15 高壓膠管 KJRB2-32-2400 1
16 高壓膠管 KJ4SH-25-2400 1
17 高壓膠管 KJRB2-25-2400 1
18 高壓膠管 KJRB3-16-2600 2
19 高壓膠管 KJRB3-13-450 2
20 高壓膠管 KJRB3-13-750 1
21 高壓膠管 KJRB3-13-2000 1
22 高壓膠管 KJRB3-13-2500 3
23 高壓膠管 KJRB3-13-2600 1
24 高壓膠管 KJRB3-10-500 2
25 高壓膠管 KJRB3-10-600 1
26 高壓膠管 KJRB3-10-700 2
27 高壓膠管 KJRB3-10-900 3
28 高壓膠管 KJRB3-10-1500 1
29 高壓膠管 KJRB3-10-1800 2
30 高壓膠管 KJRB3-10-2500 2
31 銷軸34*310 Y243.00-1 2
32 銷軸25*130 Y243.00-3 4
33 銷軸50*190 Y243.00-4 2
34 銷軸85*450 Y243.00-5 6
35 銷軸50*180 Y243.00-7 2
36 銷軸85*410 Y243.00-8 4
37 銷軸40*79 Y243.00-9 4
液壓支架主要由金屬結構件、液壓系統和調架裝置三大部分組成。主要金屬結構件有伸縮梁、護幫板、前梁、頂梁、上連桿、前連桿、后連桿、尾梁、底座、插板、推桿、側護板等.
液壓控制系統除了立柱、各千斤頂外，還包括各種液壓控制元件（操縱閥組、安全閥、液控單向閥、液控噴霧閥等）和液壓輔助元件（管接頭、膠管等）。
調架裝置由頂梁、尾梁的左右側護板及各自的側推缸、側推彈簧、套筒及導桿等組成。
支架各結構件之間及結構件與液壓工作元件間均通過銷軸、螺栓等連接，管路連接采用快速接頭和U型卡型式，拆裝、維修方便。
用途是：支護工作面頂煤，掩護采煤機、前、后輸送機的工作空間，使采煤機一次采完工作面高度，由前部輸送機將采下的煤運出，并通過設在尾梁內的放煤插板把冒落的頂煤排放到后部輸送機內運出工作面，分別通過割煤、移架、推前溜、放煤、拉后溜等工序組成作業循環，實現綜放機械化連續作業。
