*************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************

?

?

?

環(huán)氧煤瀝青冷纏帶

?

一、產(chǎn)品說(shuō)明及用途：
???環(huán)氧煤瀝青冷纏帶由基帶和定型膠兩部分組成。基帶用丙綸無(wú)紡氈浸漬環(huán)氧煤瀝青基材膠，再經(jīng)分切、收卷、脫油制成，按厚度分為GH401加強(qiáng)級(jí)（0.4mm）、GH402特加強(qiáng)級(jí)（0.6mm）和GH403加厚型（0.8mm）三種，可根據(jù)用戶要求分切寬度。定型膠由分裝的甲、乙組分組成，按使用溫度分為常溫型（氣溫0以上使用）、低溫型（在0--8使用）和超低溫型（-5--25使用）三種。環(huán)氧煤瀝青冷纏帶出廠時(shí)基帶和定型膠配套供應(yīng)，施工時(shí)定型膠甲、乙組份等量混合，再按定型膠/基帶/定型膠的結(jié)構(gòu)纏在鋼管表面，靜置自然固化后形成環(huán)氧煤瀝青防腐層。適用于埋地和水下鋼質(zhì)輸油、 、自來(lái)水、供熱管道的外壁防腐，也適用于鋼質(zhì)貯罐罐底及污水池、屋頂防水層、衛(wèi)生間、浴室、地下室等混凝土結(jié)構(gòu)的防水和防滲漏。
二、產(chǎn)品特點(diǎn)
??1、環(huán)氧煤瀝青冷纏帶為無(wú)溶劑型環(huán)保產(chǎn)品，即基帶和定型膠均不含任何揮發(fā)性溶劑，安全、防火并有效保護(hù)環(huán)境和施工人員健康。
??2、冷纏帶基材選用丙綸無(wú)紡氈，該材料是機(jī)械強(qiáng)度高、耐腐蝕性很好的新型合成纖維，而且表面不含蠟、厚度均勻，故防腐層表面平整、粘結(jié)緊密、針孔少、電性能和防腐性能優(yōu)良。
??3、定型膠為無(wú)溶劑型快干配方，防腐層固化速度快，又按季節(jié)分為常溫型、低溫型和超低溫型兩種，故可全年正常施工，緩解了冬季施工難題。
??4、施工方便、快捷，一次纏繞即可達(dá)到中國(guó)石油天然氣行業(yè)標(biāo)準(zhǔn)SY/T 0447-96要求的加強(qiáng)級(jí)或特加強(qiáng)級(jí)防腐層所要求的厚度和電火花檢漏電壓，比原來(lái)使用環(huán)氧煤瀝青漆加玻璃布組合成的同等防腐層省工、方便、快捷。
??5、環(huán)氧煤瀝青冷纏帶使環(huán)氧煤瀝青防腐層的施工進(jìn)入工廠化予制加工，有效地提高了施工質(zhì)量和速度，為這類價(jià)格低廉、壽命長(zhǎng)久、防腐性能優(yōu)良的環(huán)氧煤瀝青玻璃鋼防腐層開拓了使用范疇。 三、技術(shù)指標(biāo)陶瓷復(fù)合管耐磨彎頭耐磨管
執(zhí)行標(biāo)準(zhǔn)：SY/T0447-96 序號(hào) 項(xiàng)目名稱 單位 指標(biāo) 備注
1. 顏色及外觀 黑色有光 基帶幅寬齊全，配裝形式多樣，也可按客戶需求生產(chǎn)
2. 表干時(shí)間（在25 °C條件下） H 4 ， 全干時(shí)間（在25度條件下） H 16
3. 厚度 mm 加強(qiáng)級(jí) 0.4 特加強(qiáng)級(jí) 0.6
4. 電火花檢測(cè) kv 加強(qiáng)級(jí)(0.4mm) 2.5, 特加強(qiáng)級(jí)（0.6mm） 3.0, 特加強(qiáng)級(jí)（0.8mm） 5.0,
5 .180度剝離粘結(jié)力 N/cm 常溫膠20不變 低溫膠12不變
6. 抗沖擊 kg。cm 50
7 .介電強(qiáng)度 MV/m 20
8 .體積電阻率 Ω。m 1×1010
9 .水蒸氣透過率（24h） mg/cm2 ＜0.43 10 使用溫度 °C 5
?四、使用方法：
1、表面處理。鋼材表面清除油污，采用拋丸或噴砂除銹至 低達(dá)到GB/T 8923的Sa 2級(jí)，達(dá)到Sa 2 1/2級(jí)。施工條件受限制時(shí)，也可采用手工或動(dòng)力工具除銹至St 3級(jí)。鋼表面處理合格后，必須在返銹前盡快涂漆。混凝土表面應(yīng)干透(表層含水小于6)，清除表面疏松物質(zhì)，呈現(xiàn)平整堅(jiān)實(shí)的表面。
??2、配定型膠。先將甲、乙組份分別攪勻，然后按甲組份 : 乙組份＝1 : 1（重量比），充分混合后立即使用。定型膠使用快干固化劑，固化速度快但使用期較短，因此配好后夏季必須在1h內(nèi)用完，冬季應(yīng)在2h內(nèi)用完。施工時(shí)應(yīng)現(xiàn)配現(xiàn)用，以免造成在配料桶內(nèi)凝固，無(wú)法使用。施工時(shí)環(huán)境氣溫在5以上，應(yīng)使用常溫定型膠（在5以下不宜使用，因涂后固化時(shí)間太長(zhǎng)，影響施工進(jìn)度），環(huán)境氣溫在5以下，應(yīng)使用低溫定型膠（5以上不可使用，否則固化速度太快，配好的定型膠易在桶內(nèi)凝固，無(wú)法使用，而且涂層表面易出現(xiàn)氣泡，影響質(zhì)量）。
??3、焊縫打膩?zhàn)印Ｈ缬龊缚p高度高于鋼管表面2mm及兩塊鋼板搭接的特殊情況，應(yīng)對(duì)焊縫兩側(cè)及鋼板搭接處打膩?zhàn)有纬晒饣^渡面，對(duì)混凝土表面的凹坑，也應(yīng)打膩?zhàn)幽ㄆ健Ｄ佔(zhàn)佑膳浜玫亩ㄐ湍z約加兩倍重量的滑石粉調(diào)勻制成，應(yīng)現(xiàn)調(diào)現(xiàn)用，調(diào)好后在2h內(nèi)用完。

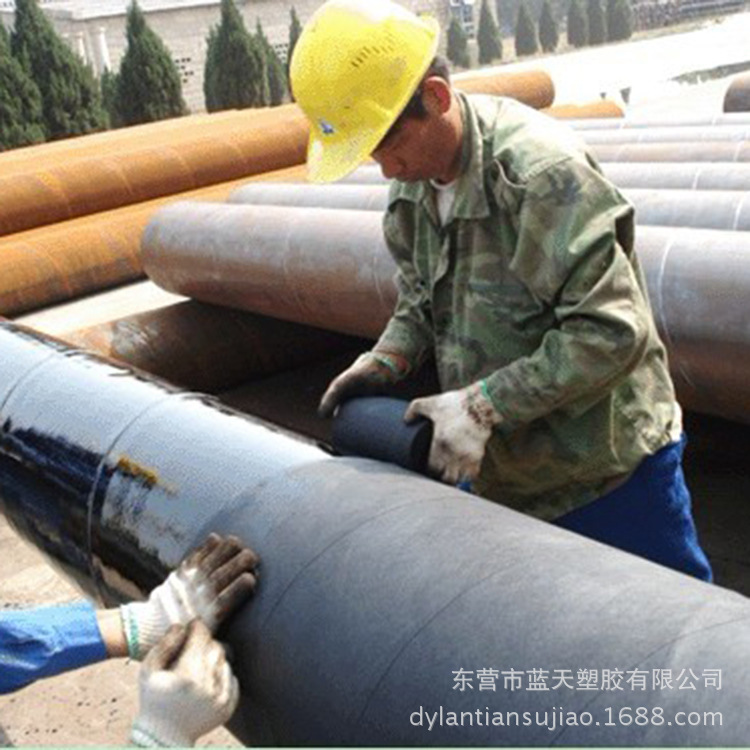

??4、涂膠和纏帶。環(huán)氧煤瀝青冷纏帶涂膠前鋼表面必須干燥，要求涂膠量足、不得漏涂，涂膠后立即纏基帶，搭接寬度2025mm，必須拉緊，使接觸緊密，表面平整無(wú)鼓包，部份膠液從帶面滲出（否則表明涂膠量不足），纏帶后立即在帶上再均勻涂刷一層定型膠。如要求纏兩層基帶，可接著反向再纏一層，面上再涂一遍定型膠。每天工作結(jié)束后，可用我公司配套供應(yīng)的稀釋劑清洗涂刷工具，稀釋劑用后濾去雜物，可再次使用，但必須密閉存放，并不得用來(lái)調(diào)稀無(wú)溶劑定型膠。
??5、檢漏和補(bǔ)漏。防腐層纏后靜置自干，至少8h內(nèi)保持不淋雨、不泡水。待防腐層實(shí)干后，用電火花檢漏儀，按中國(guó)石油天然氣行業(yè)標(biāo)準(zhǔn)SY/T 0447－96所規(guī)定的檢漏電壓，即：對(duì)加強(qiáng)級(jí)（0.4mm）用2500V，對(duì)特加強(qiáng)級(jí)（0.6mm）用3000V, 對(duì)特加強(qiáng)級(jí)（0.8mm）用5000V檢查因涂膠不均勻 或漏涂而形成的少量針孔，并對(duì)出現(xiàn)針孔處用粉筆圈出記號(hào)并盡快涂定型膠補(bǔ)漏。如要求對(duì)防腐層用更高的檢漏電壓，可在防腐層實(shí)干后加涂12層定型膠或環(huán)氧煤瀝青面漆。

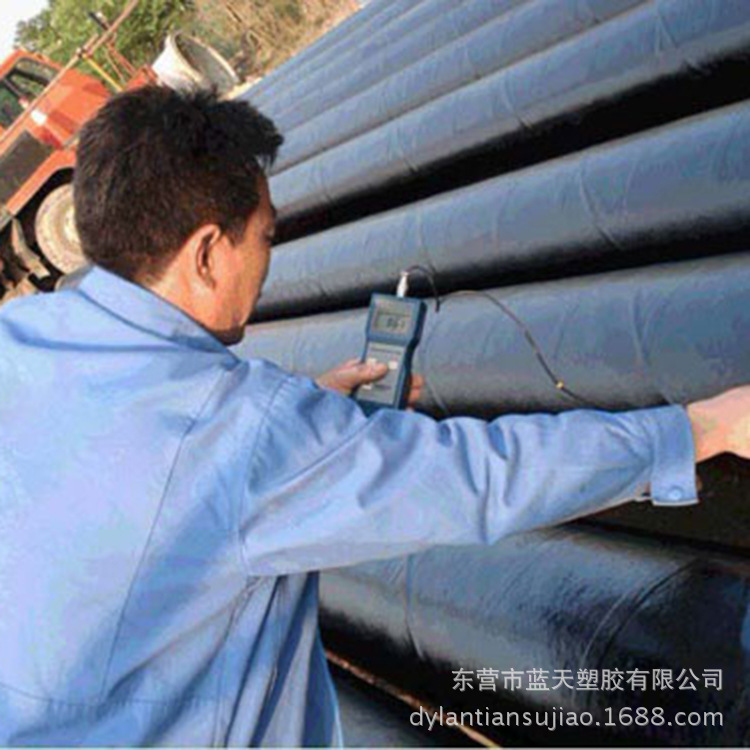

??6、質(zhì)量檢驗(yàn)。按SY/T 0447－96規(guī)定的條件和方法，進(jìn)行外觀、厚度、漏點(diǎn)和粘結(jié)力檢查。
五、注意事項(xiàng)
??1、必須配套使用我公司供應(yīng)的基帶、定型膠（包括甲、乙組份）。
??2、每箱內(nèi)的定型膠配套數(shù)量?jī)H為按定型膠/基帶/定型膠標(biāo)準(zhǔn)結(jié)構(gòu)施工的正常用量。
3、運(yùn)輸時(shí)應(yīng)輕裝輕卸，紙箱正置，防止雨淋，避免日光曝曬。
??4、環(huán)氧煤瀝青冷纏帶貯存時(shí)應(yīng)保持原包裝，存放于陰涼、干燥、通風(fēng)、鄰近無(wú)火源的倉(cāng)庫(kù)內(nèi)， 多碼放4層，貯存期半年。

?
