京源射頻卡冷水表，京源防水智能水表

射 頻 IC 卡 智 能 水 表

技 術 說 明

?

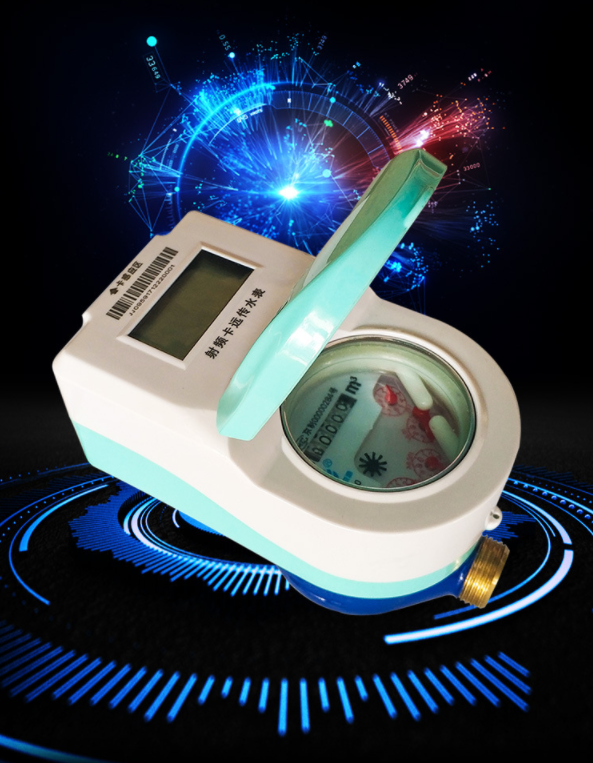

一、產品概述

本產品是用來計量流經自來水管道水的體積總量的儀表。產品采用進口的芯片、傳感器及自主研發的低功耗、低扭矩閥門，具有計量準確、工作穩定可靠、結構先進等特點，集計量、扣費及控閥于一體，解決了抄表難、收費難的問題，是自來水公司和房產物業公司等水管部門現代管理的理想計量收費器具。

二、制造及檢驗標準

1) GB/T 778.1-2007 封閉滿管道中水流量的測量飲用冷水水表和熱水水表；

2) GB/T 17219-2001 生活飲用水輸配水設備及防護材料的安全性評價標準；

3) CJ/T 133-2012 IC卡冷水水表；

4) CJ 266-2008飲用水冷水水表安全規則；

5) JJG 162-2009冷水水表檢定規程；

三、產品主要功能

1)?????? 顯示功能

具有顯示本次購買水量（金額）、剩余水量、累計用水量、閥門狀態信息、水表低電壓信息功能。

2)?? 報警提示功能
a）工作電源電壓

當電源電壓低于設定電壓時，蜂鳴器會報警，鳴叫報警 6 聲，顯示“換電池”，閥門會同時關閉，報警時間為 5s 左右。

b）剩余水量/金額不足報警

剩余水量/金額到達報警點關閥后用戶通過用戶卡可打開閥門，剩余水量/金額為零時閥門關閉用戶需充值方可打開閥門。
c）卡錯報警

當非法卡通訊時，會提示卡錯。

d) 磁保護報警

當磁保護被觸發時，蜂鳴器會報警，鳴叫報警 6 聲，液晶顯示“保護” ，閥門會同時關閉，報警時間為 5s 左右； 當磁體離開后，水表恢復正常工作狀態。

e) 斷電報警

當電池被拔掉時，閥門會自動關閥報警。

3)?? 用水控制功能

表中余額/余量充足時，水表正常工作；用水時自動遞減，余額/余量不足時水表閥門關閉。

4)?? 管理卡功能

系統配備相關各種功能的管理卡，包括清空卡、清零卡、檢查卡、閥門卡、校時卡、累計卡、設置卡、密鑰卡、換表卡，滿足系統調試管理、運行管理、維護管理、營業管理的要求。用換表卡可將原水表中所有數據轉移到新水表中，同時清空原水表中所有數據并恢復到出廠狀態。

5)?? 查詢功能

用檢查卡/用戶卡可通過顯示查看水表中的數據。

6)?? 定時開關閥門功能

水表應具有定時開關閥門功能，每使用一定時間時自動開關閥一次。以防閥門因 長時間不動作而 造成的銹死現象。

7)?? 數據保持功能

在斷電情況下，表中所有數據可保持10年以上，通電后自動恢復到斷電前數據。

8)?? 誤操作提示功能。

?? 當用戶誤操作時，液晶會顯示出相應的錯誤提示代碼。

四、產品部件質量

1.?? 基表材質

Ø? 水表的相關零件材料、尺寸及重量符合標準CJ266-2008飲用水冷水水表安全規則，水表表體材質、中罩、接管及接管螺母采用黃銅ZCuZn40Pb2。內部塑料件全部采用優質的工程塑料ABS、PC、PP等。

Ø? 水表上所有接觸水的零部件和防護材料采用無毒、無污染、無生物活性的材料制成，符合GB/T17219-1998標準。。整體水表的制造材料應能抗內、外部腐蝕。我司已通過北京市疾病防疫控制中心的檢測，符合生活飲用水輸配水設備及防護材料衛生安全評價規范。

2.?? 閥門

我司水表閥門從以下三方面保證工作的可靠性

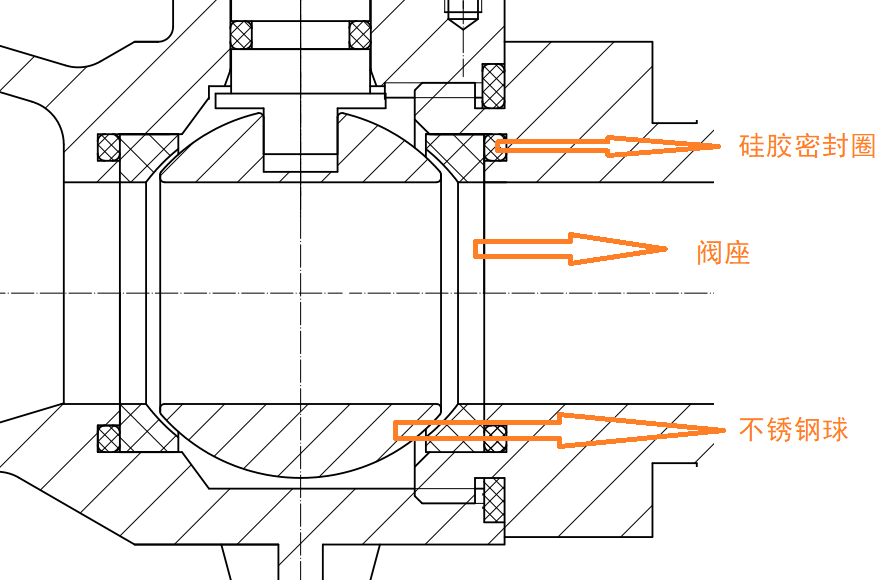

Ø? 閥門結構：基表采用表閥一體結構，閥門采用可靠性 高的球閥結構，閥門設計采用彈性球閥設計，在聚四氟乙烯閥座后面放置有硅膠密封圈，防止球閥抱死。

Ø? 電路程序：每月水表會定期開、關閥兩次進行閥體表面除垢操作。

Ø? 執行器：執行器采用優質直流電機，內部驅動齒輪全部采用金屬齒輪，執行器輸出驅動力矩是水表閥門動作所需力矩的2倍以上，保證閥門可靠到位。

3.?? 采樣部分

水表傳感器采用原裝日本進口OKI干簧管，具有動作可靠，壽命長的特點。采用雙穩態采樣結構，防止管道抖動及回水導致誤計脈沖，保證機電數據一致。

4.?? 電池

水表電池采用一次能量型鋰電池，具有較高的工作電壓及高的比能量，具有較穩定的電壓、電流及較寬的工作溫度范圍， 還具有儲存壽命長及較好的低溫性能。

5.?? 電路部分

全部采用進口芯片，保證電路工作穩定可靠。采用特有的動態掃描采樣技術，保證功耗很低，靜態功耗 <5uA。

五、防水性能：

公司水表整機防水性能可達IP68

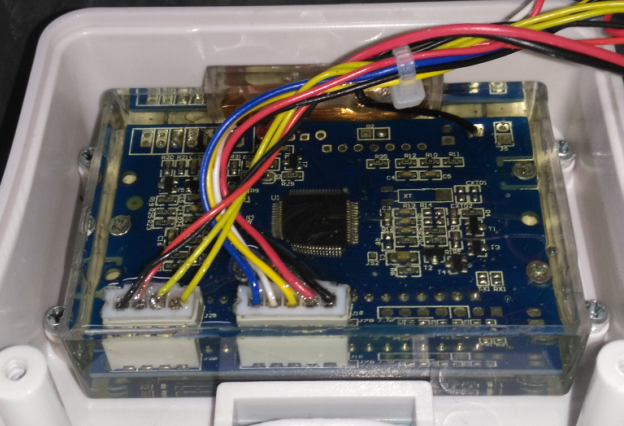

1.? 電路部分采用環氧灌封工藝

?

2.? 采用防水執行器

六、產品技術參數

?
