| 加工定制 : | 否 | 品牌 : | 逸海卓誠 |
| 型號 : | ZCS | 類型 : | IC卡水表 |
| 結構形式 : | 直讀式水表 | 精度等級 : | B級 |
| 公稱通徑 : | 15-200 | 公稱壓力 : | 1.0 |
| 分界流量 : | 0.012 | 工作溫度 : | 30 |
| 刻度 : | 999999 | 小讀數 : | 0.001 |

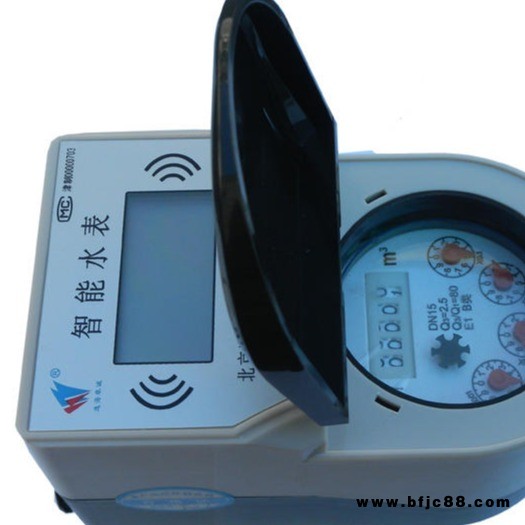

射頻式IC卡智能水表
產品分析與技術說明
?
?
一、產品概況
1、IC卡智能水表的工作原理
2、IC卡智能水表先進性介紹
二、獨有的技術特點
三、產品主要性能
四、主要原器件說明
五、主要技術指標
六、智能水表管理系統及軟件的先進性
七、產品的制造、安裝及檢驗標準
八、產品安裝說明書
九、產品質量保證措施
十、相關資質及證書
?
?
一、產品簡介
1、IC卡智能水表的工作原理：
用戶將錢交給管理部門，管理部門將購買量寫入IC卡中，用戶將IC卡中信息輸入智能表，表即自動開閥供水，在用戶用水的過程中，表中微電腦自動核減所使用量，所購買量用到報警值，表自動關閥一次，此時用戶可用卡靠近表感應區，即可繼續使用剩余量，剩余量用盡，水表即自動關閥停水，用戶需重新購買使用量方可能再次用水。
?
2、IC卡智能水表先進性介紹：
我公司生產的非接觸式IC卡智能水表完全滿足招標文件中的各項技術要求，并符合國家標準GB/T 778-2009、CJ/T133-2012和JJG162-2009《水表及其試驗裝置》等相關規范的技術要求，采用我公司專利"射頻IC卡"技術，免抄表、自動收費、用價格杠桿促進控制用水，真正實現節約用水。
水表零件和連接件采用的是符合水質衛生條件要求的無毒和無污染的優質材料，能耐水和大氣的腐蝕，具有可靠的防腐層，其內部電路全部采用環氧樹脂密封（試驗證明可以浸泡在水中正常工作，防水等級IP65；特殊定制可達IP68）。
?
?
二、獨有的技術特點：
●全密封、非接觸式射頻卡技術（防水、防潮）
我公司生產的射頻IC卡智能水表采用的是目前世界上 的美國Atmel公司研制的射頻IC卡及基站技術，計量器具本身和工作卡片全部密封，通過無線電波，采用曼徹斯特編碼傳輸數據，防水、防潮、防攻擊、防偷水、防破壞、抗磁、抗干擾、保密性能好（當水表受到磁攻擊以及惡意偷水時，表即自動關閥，顯示屏并顯示磁干擾符號“鎖關閥”標志，此時只有管理部門用管理卡才能將表打開，方可繼續使用）而普通IC卡水表首先是由于需要插卡，故水表必須預留一個讀寫口，這樣就使得表體內部電子部分沒有完全封閉，水氣極易浸入，造成水表內部的線路腐蝕加快，損壞水表，而且潮氣將使內部鋰電池放電加速，大部分標明使用壽命大于6年的IC卡水表在一至二年內就無法使用。更惡劣的是，有些技術水平不高的廠家，推出僅二百多元的IC卡表，完全不考慮電磁兼容性與單片機抗干擾保護措施，只要將一塊線路板插入IC卡讀寫口，用一個煤氣點火，對準該板放電，水表立刻癱瘓，用戶可以永遠不輸入金額而閥門照開，白白用水。由于這些原因，很多曾使用過IC卡水表的物管部門或自來水公司都吃盡了苦頭，IC卡水表曾大量滯銷。
●微功耗專利技術（徹底解決了電池壽命短的難題）
因我公司水表采用了零功耗專利技術，即在不用水時徹底斷電，靜態工作電流為3~6微安（常規儀器檢測），只有在射頻卡靠近、采集計量信號、閥門動作的瞬間才消耗少量能量，徹底解決了電池壽命短的難題。而且我公司所有水表均使用是ER18505M功率型鋰亞電池，使其 終使電池壽命可達6年以上。
●懸浮式電動球閥專利技術（具有防抱死、不結垢的技術特點）
電動球閥的球形閥芯與閥體之間采用懸浮式結構。具有“防抱死”的結構特點，控制電流大大降低，同時不會發生結垢銹死現象。
采用了上述專利技術，有效利用自來水的表面張力及水壓，在保證關閥密閉不漏水的前提下，閥芯與閥體之間留有縫隙，懸浮式結構，可以實現壓損小、磨損小、功耗小、防銹蝕、防堵塞的效果。一方面提高了閥門的可靠性和壽命，另一方面減少了IC卡水表電池的負載功耗，保證電池的使用壽命。（測試閥門是否為懸浮式球閥：在水表閥門關閉狀態時，只需用手指輕推閥門，具有來回伸縮性的為懸浮式球閥。）
●電子式五線制閥門到位檢測技術
IC卡水表的閥門是否可靠開關到位非常關鍵，決定了IC卡水表的正常使用情況。國內很多生產廠家的IC卡水表無法檢測閥門開關到位與否（采用的是二線制機械式到位檢測），個別廠家的產品采用的是四線制機械式到位檢測技術。
我公司的電動閥門采用的是五線制電子式到位檢測控制技術，五線制電子式到位檢測方式結構簡單，可靠性高，當閥門轉到位時，驅動電流突然增大，微單片機自動判斷閥門的驅動電流，并自動停機。而二/四線制機械式到位檢測方式，當閥門轉到位時，碰撞機械觸點，從而實現停機，很顯然，這種方式不僅耗電；而且結構復雜，可靠性差，不能防水、防銹，容易誤動作。
五線制電子式到位檢測控制技術在確保閥門可靠開關到位的同時，又減少了電池不必要的電能浪費，提高了電池的使用壽命。
●水表防抖動技術
自來水管道的管涌、水錘等壓力波動現象對IC卡水表計量信號采樣干擾非常大，易造成采樣不準，從而引起電子計數和字輪計數不相符合。針對這個難題，我們采取類似“遲滯比較器”的原理，設計了遲滯技術，把磁敏元件（采樣器）作成特殊的遲滯器。例如，當磁鐵需靠近磁敏元件至5mm時，磁敏元件才吸合；當磁鐵離開磁敏元件至8mm時，磁敏元件才斷開，有了這種準確數據化的臨界點界定手段，即使在抖動情況下，采樣器也只計量有效信號，不會發生亂計數、多計數的問題，有效解決了IC卡水表防抖動難題。
??
三、產品主要性能
●計量功能：基表采用意大利生產線生產，壓鑄銅一次成型技術，表殼整體重量大于行業標準，耐壓高、無砂眼，不會出現爆表的現象，長期運行，不會銹蝕，使用壽命長。工藝設計精確，表體一致性好，精度為B級，計量準確，穩定可靠。
●預付費限額功能：可限定用戶的購水量，超過此購水量數據不能輸入卡中，方便管理。
●階梯水價功能：按時間、按用戶的用水量實現真正意義上的階梯水價功能（階梯水表水表）。
●囤積限額功能：在一定限量范圍內，本次購買量與剩余值可相加，余額與充值額超出規定額度，水表不讀取卡中金額。
●余額不足報警功能：當用戶表內剩余2噸水時（此值可根據用戶需求另設）自動關閥提示用戶購水，用戶此時可以用卡打開閥門繼續用水，同時用這段時間去管理部門購水，不耽誤用戶正常用水，方便居民生活。
●防盜寫功能：每張IC卡都有 的編號，密碼是32bit，組合多達232個，不容易 ，同時，它采用了雙向驗證機制，讀寫器驗證IC卡的合法性，同時IC卡驗證讀寫器的合法性，而多數普通的接觸式IC卡均為單向驗證，很容易復制，甚至出現“黑市卡”，給管理部門帶來巨大經濟損失。
●數據雙保護功能：表內數據同時存放五個不同的地方，讀取數據時只要其中的幾處是相同的，就認為數據是有效的，同時對出現錯誤的數據進行糾錯處理。斷電情況下，表內數據可保存10年不丟失，確保數據安全可靠。
●鋰電池供電功能：我公司水表采用高性能、長壽命的ER18508M功率型鋰亞電池，容量達到3500MA，自放電小，負載能力強；理論使用時間8年以上。
●退費功能：退水卡可讀取水表中剩余金額，以辦理退錢手續。
●數據保持與恢復功能：在斷電的情況下，表內數據可保存十年，通電時，具有恢復數據的功能。保證表內數據安然無恙。
●補卡掛失功能：原卡丟失后可到管理部門申辦補卡，原卡作廢。
●防磁干擾功能：當水表受到強磁干擾影響計量時，閥門可自動關閉，干擾消除后，可用卡開啟。
●余額查詢功能：用戶和管理部門隨時可查詢表內剩余水量、總用水量、購水次數等信息，方便用戶查詢和使用。
●竊水警示功能：當發現竊水時，閥門自動關閉，必須由管理部門處理后，方可重新用水。
●定量開關閥門功能：IC卡水表的閥門若長時間不動作會銹蝕而無法正常開關閥，同時IC卡水表的電池若長時間不用會鈍化而不能正常供電。為解決這兩個問題，我們對IC卡水表設計了定量開關閥門的功能，即水表隔1個月，定時開關閥一次。
●磁保護功能：當水表受到磁攻擊時，表即自動關閥，保證表內數據萬無一失。
●階梯水價功能：當管理單位需要執行階梯收費時，隨時可以對已安裝的水表進行階梯水價設置。
?
?
?
四、主要元器件說明
序號 | 器件類型 | 性能特點 | 生產廠家 |
1 | CPU | 工業級進口芯片，性能可靠 | 美國Microchip |
2 | 晶體震蕩器 | 精度高，溫漂低 | 弘生 |
3 | 液晶 | 我公司自主設計 | 逸海卓誠 |
4 | 干簧管 | 具有斯密特特性， 壽命長 | 俄羅斯 |
5 | 電池 | 功率型，漏電小，可提供的工作電流大 | EVE/力興/昊誠 |
6 | 線路板 | STM車間自主生產 | 逸海卓誠 |
7 | 電動球閥 | 懸浮技術，技術獨特；自主生產與裝配 | 逸海卓誠 |
8 | 基表 | 壓鑄銅，計量穩定性好、無砂眼，不泄漏 | 逸海卓誠 |
9 | IC卡 | 非接觸IC卡專利，零功耗 | 美國ATMEL |
?
?
?
?
?
五、主要技術指標
產品名稱 | ZCS-15E智能水表 | ZCS-20E智能水表 | ZCS-25E智能水表 | |||
水表性能 | B級表（2級） | |||||
密封性 | 1.6Mpa水壓，15分鐘內不泄露 | |||||
長度 | 165mm | 195mm | 225mm | |||
過載流量 | 3m3/h | 5m3/h | 7m3/h | |||
常用流量 | 1.5m3/h | 2.5m3/h | 3.5m3/h | |||
分界流量 | 0.12m3/h | 0.2m3/h | 0.3m3/h | |||
小流量 | 0.03m3/h | 0.05m3/h | 0.07m3/h | |||
起動流量 | ≤0.010m3/h | ≤0.012m3/h | ≤0.017m3/h | |||
小讀數 | 0.0001m3 | |||||
讀數 | 9999.9999m3 | |||||
用戶竊水 | 自動關閥并提示 | |||||
電源及使用壽命 | 3.5Ah鋰亞電池，ER18508M型，理論使用壽命8年以上，實際可達6年 | |||||
IC卡的保密性 | 32位隨機密碼密鑰， | |||||
IC卡使用壽命 | 使用次數≥10萬次 | |||||
報警方式 | 關閥報警 | |||||
報警水量 | 2 m3（可根據用戶需求另設） | |||||
靜態工作電流 | 3~6μA；4~6μA(階梯價水表) | |||||
小流量誤差 | ≤5%（符合國家標準） | |||||
常用流量誤差 | ≤2%（符合國家標準） | |||||
工作溫度 | 0℃—40℃(冷水表) 0℃—100℃（熱水表） | |||||
工作水壓 | 水壓：0.0—1.0Mpa | |||||
口徑(DN) | 15mm | 20mm | 25mm | |||
材 ???料 | 銅 | |||||
重 ???量 | 1.4kg | 1.8kg | 2.5kg | |||
外觀尺寸 | 165×78×92 | 195×83×95 | 225×105×110 | |||
?
?
六、智能水表管理系統及軟件的先進性
智能表管理系統是我公司目前主推的、功能 為強大的收費管理系統。軟件采用先進的三層應用程序體系結構，既可以作為單機版使用，又可以網絡運行。可完成從 到日常營業、報表打印等一系列業務。很好的解決了目前應用軟件領域較為棘手的發票打印格式問題，使用戶自己可以靈活的更改發票的格式及布局。，軟件具有以下特點：
（1）、網絡版三層結構
軟件采用微軟公司大型數據庫SQL ，可以滿足大容量數據存儲的要求。SQL支持網絡訪問，傳統的兩層網絡版結構就是利用數據庫的這一特點，多有的客戶端同時通過網絡訪問數據庫。在客戶端較多的情況下，如果同時進行相同的操作，就會造成網絡沖突。而我公司則采用目前先進的三層結構，在客戶端和數據庫之間添加一個中間應用服務器，首先接收客戶端的請求，訪問數據庫，然后把結果再返回客戶端。當有多個客戶端同時請求時，中間應用服務器可以對其進行排隊和有效管理，從而避免了網絡沖突和擁塞。
（2）、多費用，多價格設置
針對不同應用，系統中可以設定多種費用和價格類型。如水表應用，可以建立基本費、污水費等費用項目，然后根據每種費用單價的不同，可以建立多種價格類型，如居民用水、商業用水等。建立用戶檔案時，可以選擇不同的價格類型，按照不同價格收費。當需要調價時，對單價的修改不影響已發生的業務，下次購買時按新價格執行。
（3）、分片區、樓區管理
建立用戶檔案之前，首先在軟件中建立片區（可對應于不同社區），然后在片區下劃分為多個樓區（可對應于不同樓號），便于查找用戶，也有利于統計和分析各社區及樓區的使用及繳費情況。
（4）、賬戶金額預存
用戶可以多繳費用，或者不想找零時，都可以保存在自己的賬戶中。下次繳費時，直接計算在內。另外，多種應用共用賬戶，不管是水費還是電費，都可以使用自己帳戶里的錢。
（5）、補卡、銷戶、換表處理
當用戶卡丟失，可以進行補卡處理，如果上次購買的量未使用，可直接補上次量，不收費。如果用戶的表出現問題，需要更換新表時，可進行換表處理。并且表中的剩余量直接轉移到新表中，無需重新 。當用戶不再使用時，可以進行銷戶處理。
（6）、用戶黑名單
可以對用戶設定每月的 低用量，如果在連續的幾個月份中，全部的購買量低于 低用量，則此用戶就屬于黑名單，應對其進行稽查，挽回損失。
（7）、靈活的查詢、統計功能
可以按多種條件、多種方式查詢和匯總用戶繳費情況，如按任意時間段、按應用類型（水表、電表）、按不同片區和樓區、按不同的操作員等等。然后把結果打印報表，生成日報、月報或任意條件報表。
（8）、用戶自定義發票和報表
一卡通管理系統采用先進的報表制作技術，提供運行時報表設計器，可以讓使用單位自己定義發票和報表的格式和布局。并且，發票和報表的格式存放在單獨的模板文件中，對發票和報表的修改無需改動軟件。
（9）、靈活的權限設置
可以對不同的操作員設定不同的操作權限，有的操作員負責 ，有的操作員則管理收費。權限的劃分可具體到軟件的每項菜單或功能，靈活的權限管理能有效的避免誤操作，增加系統的安全性。
?
?
?
?
七、產品的制造、安裝及檢驗標準
逸海卓誠牌型射頻式IC卡智能水表是由可發訊水表、裝有微處理器的控制和電動閥組成的多功能水量計量儀表。它融匯了相關專業國際上的 ，具有計量準確可靠、功能齊全、能耗低、適合于現代化管理等優點，各項指標均符合CJ/T133-2012城鎮建設行業標準，是新一代的智能水表。其生產制造、安裝及檢驗標準均參照以下行業標準及國標：
n?水表國家標準：JJG162-2009《冷水水表檢定規程》
n?水表國家標準：GB/T778.1~3—1996《冷水水表》
n?建設部行業標準：CJ/T133-2012《IC卡冷水水表》
n?建設部行業標準：CJ3064-1997《居民飲用水計量儀表安全規則》
n?行業標準：JB/T8802-1998《熱水水表規范》
n?行業標準：JB/T8840-1996《濕式水表用鋼化玻璃》
n?行業標準：JB/T57177-1999 《冷水水表產品質量分等》
?
??
?
八、產品安裝說明書
(1)、概述
智能水表具有自動收水費功能，用戶將水費交給管理部門，管理部門將購水量寫入IC卡中，用戶將IC卡中信息輸入水表，水表即自動開閥供水，在用戶用水過程中，水表中微電腦自動核減用水量，所購水量用到報警時，水表自動關閥斷水。此時將用戶卡貼近感應區打開閥門繼續用水，當剩余水量用盡，水表自動關閥斷水，用戶需重新購水方能再次開閥供水。
IC卡還能記錄表的運行情況，在管理機或管理軟件下將表的總用水量、總購水量、開關閥狀態等信息進行管理。智能水表可以提高管理效率，有效防止欠費，避免上門抄表，實現節約用水。
(2)、IC卡系列智能水表的關鍵技術
1.非接觸卡（射頻卡）技術：是采用無限方式傳輸數據，徹底解決防水、防潮、防攻擊難題。
2.電動球閥技術：采用 現代的電動球閥技術，工作可靠、壓損小。
3.全密封設計：所有線路全部用硅膠密封，無任何外露電極。
4.防外點、磁攻擊技術：當外部進行強電時、磁攻擊時，水表會自動關閥并指示。
5.微電腦、微存儲器技術：高度集成，高度可靠。
(3)、技術參數：
示值誤差限：
從包括 小流量至不包括分界流量的低區中的 允許誤差為±5%。
從包括分界流量至包括過載流量的高區中的 允許誤差為±2%。
?
公 稱 口 徑 mm | 計量等級 | 過 載 流 量 | 常 用 流 量 | 分 界 流 量 |
小 流 量 |
小 讀 數 |
大 讀 數 |
m3/h | m3/h | m3 | |||||
15 20 | 2 2 | 3.125 5.0 | 2.5 4 | 0.05 0.08 | 0.03125 0.05 | 0.0001 | 99999 |
(4)、安裝
1.水表的口徑應根據安裝管道的口徑而定，安裝位置應避免暴曬、水淹、冰凍和污染，方便拆裝和貼卡。
2.本表應水平（顯示面向上）安裝。
3.新裝前應先清除管道內的砂石、麻絲等雜物，以免造成水表故障。
4.水表所示的箭頭方向應與管道水流方向一致。
5.水表若裝在鍋爐進水端時，要防止鍋爐熱水及蒸汽回流而損壞水表內部機件， 在表出口處加裝止回閥。
6.補卡
當用戶卡丟失，可到售水部門申請補卡，補卡時信息要與水表中信息完全相同，水表才能接受。購水量輸入水表后，補卡自動成為用戶卡，原丟失的IC卡作廢。
(6)、常見問題原因及處理辦法
常見問題 | 原因 | 處理辦法 |
打開水龍頭無水 | 水表進水口前閥門未打開 | 打開表前閥 |
表內無剩余水量 | 請及時購水 | |
水流量小 | 水龍頭處過濾網阻塞 | 拆下水龍頭清洗 |
供水壓力小 | 請避開用水高峰期 | |
閥門打開不全 | 送廠家維修 | |
顯示鎖關閥 | 遭受外部攻擊 | 找供水管理部門解鎖 |
寫不進購水數 | 卡位不正確或取卡太快 | 左右晃動卡和待數據寫完后取卡 |
用戶卡有問題 | 送廠家更換 |
??
注：如電子顯示出現故障或與基表的機械顯示發生不相同時，應以基表的機械數字計算水費。
?
?
九、產品質量保證措施
在本項目中，逸海卓誠公司為了給貴單位提供質量 可靠、運行 穩定、故障率 低的智能表管理系統，現做出以下質量保證計劃：
1）組織保證：公司有專業的質量負責人，主抓質量工作，設質量部負責元器件和成品檢驗等日常工作，另有質量內審小組不定期對各部門的工作進行檢查，發現有不利于產品質量的現象和行為，立即提出糾正預防措施，使產品質量始終處于受控狀態。
2）產品設計：嚴格按照ISO9001的要求進行，每項設計和開發活動均編制設計開發計劃，設計完成經評審合格才能投入樣機試制，所有新產品都經技術監督部門批準后才投入批量生產。
3）元器件和原材料：關鍵元器件均采用進口知名品牌產品，國產元器件由產品質量穩定可靠的廠家供貨，所有供方都經過評定合格后才列入合格供方名錄。所有的元器件和原材料進廠后都要經過嚴格檢驗，合格后才能入庫使用。
4）生產過程：公司嚴格按照生產工藝組織生產，每道工序都要經過檢驗合格后再轉入下道工序，所有產品都經過例行檢驗合格才能出廠。
5）為了滿足貴方特定產品的質量要求，更好的服務于貴方。公司根據貴方的要求和公司《質量手冊》、《程序文件》，對本公司為其生產的產品都有切實可行、詳細有效的質量控制。其具體控制由以下幾部分組成：
a、合同評審控制?2 、產品設計控制 ?
c、產品工藝設計控制4、采購過程控制 ?
e、生產過程控制 ?6、產品檢驗控制 7、銷售服務控制
?
